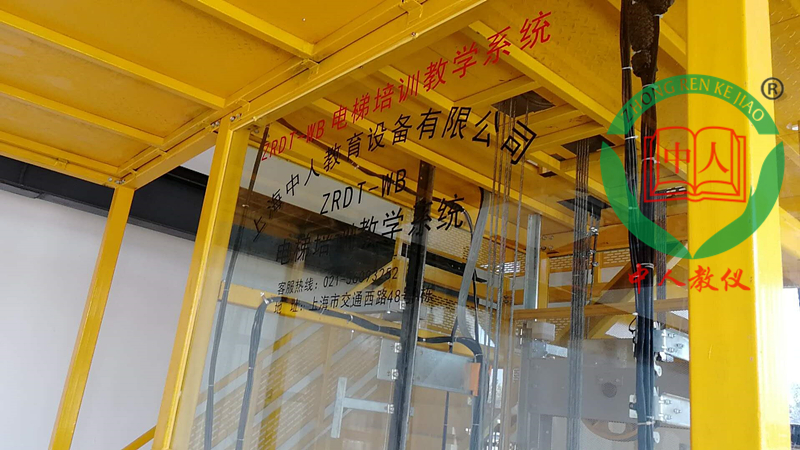

电梯培训教学系统,电梯安装维修保养实训考核装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下电梯培训教学系统,电梯安装维修保养实训考核装置。这样能对用户选型有非常大的帮助。
需能完成的实训内容：
1）.曳引电动机变频驱动控制电路检测调节及故障查找实训；
2）.曳引机制动器机械调节及故障查找实训；
3）.轿厢门电动机变频器驱动控制电路检测调节及故障查找实训；
4）.限速器动作调节实训；
5）.限速器动作控制电路检测即故障查找实训；
6）.安全钳调节检测调节实训；
7).安全钳传动机构调节检测调节实训；
8).轿厢门传动机构调节、维护、故障查找及排除实训；
9).轿厢门控制电路故障查找及排除实训；
10).厅门传动机构调节、维护、故障查找及排除实训；
11).厅门控制电路故障查找及排除实训；
12).轿厢导轨检测、调节实训；
13）.对重导轨检测、调节实训；
14）.导靴与导轨的检测、调节实训；
15）.平层装置调节及控制电路故障查找及排除实训；
16）.楼层轿厢召唤箱调节及控制电路故障查找及排除实训；
17）.轿内按钮操纵箱控制电路故障查找及排除实训；
18）.指层灯箱控制电路故障查找及排除实训；
19）.轿顶检修箱控制电路故障查找及排除实训；
20）.上端极限位置保护装置控制电路故障查找及排除实训；
21）.下端极限位置保护装置控制电路故障查找及排除实训；
22）.照明控制电路故障查找及排除实训；
23）.通讯电路故障查找及排除实训；
24).微机控制电路故障查找及排除实训；
25).电源电路故障查找及排除实训；
18、需能排除的故障：
故障1:GU(324-310)上强迫减速感应器损坏,电梯不能正常上行,但可以下行｡
故障2:GD(325-310)下强迫减速感应器损坏,电梯不能正常下行,但可以上行｡
故障3:SW(264-310)上限位感应器损坏,电梯不能正常上行,但可以下行｡
故障4:XW(265-310)下限位感应器损坏,电梯不能正常下行,但可以上行｡
2､触点､开关､按钮故障:
故障5:KAB(268-310)触板开关失灵,安全触板无效
故障6~7:AK(268-310);AG(269-310)开关门按钮失灵,不能开关门｡
故障8~12:1AS(1A-310);2AS(2A-310);3AS(3A-310);4AS(4A-310);5AS(5A-310)内选按钮失灵,所选楼层按钮信号不能登记｡
故障13~16:1SA(1S-310);2SA(2S-310);3SA(3S-310);4SA(4S-310)所选楼层按钮信号不能登记,上呼梯按钮失灵｡
故障17~20:2XA(2X-310);3XA(3X-310);4XA(4X-310);5XA(5X-310)下呼梯按钮失灵,所选楼层按钮信号不能登记｡
故障21~22:PKM(237-301);PGM(243-301)开关门到位,开关损坏不能闭合,引起开门或关门继电器不能吸合｡
故障23~27: TS1 (1T1､2T1); TS2 (1T2､2T2); TS3 (1T3､2T3); TS4 (1T4､2T4); TS5 (1T5､2T5)厅门联锁开关回路故障,电梯不能运行｡
故障28:SQF(PGM)(111､301)关门到位故障,电梯不能运行｡
故障29~31:SJN(301､131);SAQ(129､127);SDS(125､123)安全回路､电气回路故障,电梯不能进行操作｡
故障32~33:KDX(115~113);JR(113~101)相序､热继电器故障,电梯不能进行操作｡
故障34:DYJ(261-310)安全回路继电器触点接触不良,电梯不能进行任何操作｡
故障35:MSJ(262-310)门联锁回路继电器触点接触不良,电梯不能运行但可开关门｡
故障36~37:KMJ(582-301);KMJ(304-482)开门回路开门继电器触点接触不良,导致门电机没电,不能开门｡
故障38~39:GMJ(482-301);GMJ(304-682)关门回路关门继电器触点不良,导致门电机没电不能关门｡
故障40~41:KMJ(241-244);GMJ(235-239)开关门继电器回路的开关门继电器常闭触点接触不良,导致开门继电器或关门继电器不能吸合｡
3､PLC输出继电器故障:
故障42~46:Y10(1R-304);Y11(2R-304);Y12(3R-304);Y13(4R-304);Y14(5R-304)内选按钮灯输出按钮灯不亮。
故障47~48:Y6(11,J6);Y7(11,J7) PLC输出故障,引起变频器误动作或不能运作｡
A:各故障点设置于开关外部｡
B:各故障点均引至故障端子排｡
C:各故障开关均串联接入｡

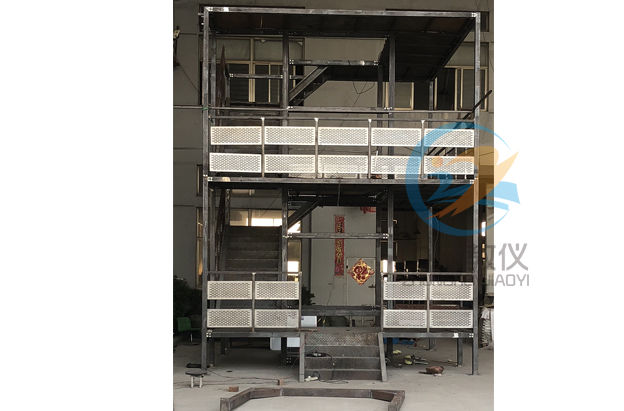

（半成品）
技术参数：
1. 工作电源：三相五线制,AC380V/220V±7.5%，工频50Hz；
2. 设备尺寸：4500×4500×8000mm（长×宽×高）；
3. 电梯井道尺寸：1800×1900mm（宽×深）；
4. 轿厢净尺寸：1100×1100×1480mm（宽×深×高）；
3. 净开门尺寸：650×1200mm（宽×高）；
4. 提升高度：2700mm；
5. 额定速度：0.3m/s；
6. 中分开门型式；
7. 集选变频控制方式；
8. 安全�；ご胧航拥乇；�、过流、过载、漏电�；ぜ胺浪�、防撞保护功能，符合国家电梯相关的标准。
9. 最大功率消耗≤5.5KW。
消防功能 ：火警自动返基站；
平层精度 ：±3MM；
外呼设计 ：楼层：优质发纹不锈钢面板，轻触式按钮，层站红色点阵数字显示；
控制系统 ：PLC微机控制；
拖动系统 ：交流变频调压调速（VVVF）；
曵引机类型 ：永磁同步；
门机类型 ：变频门机；
门保护系统 ：全光触角�；は低�；
轿厢通风 ：横流式风机；
安全�；ご胧� ：接地保护、过流、过载、漏电�；ぜ胺浪ぁ⒎雷脖；すδ�，符合国家相关的标准。

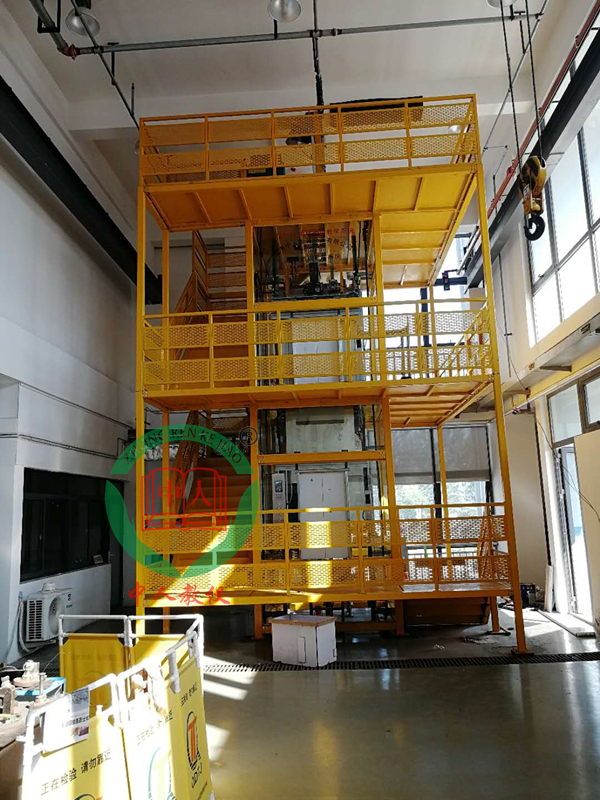

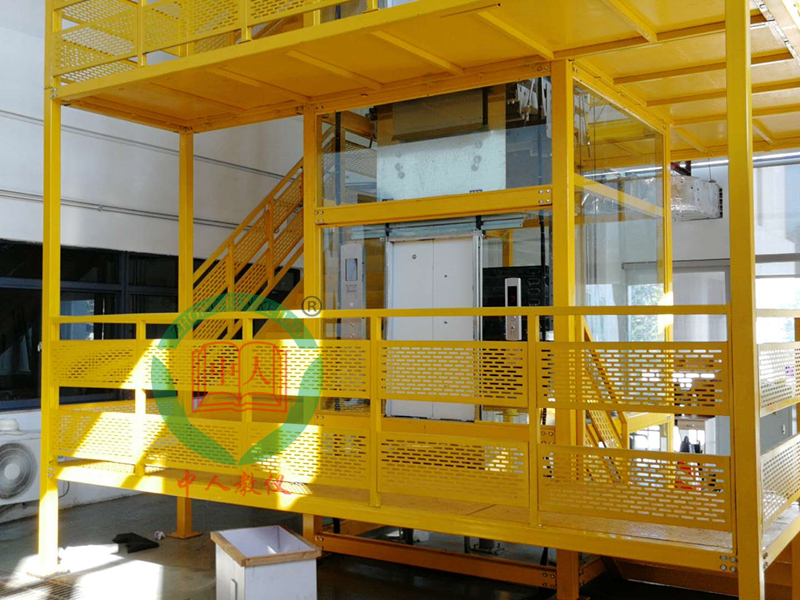

1、系统概述：电梯层门的开与关,是通过装在轿门上的门刀片来实现的｡每个层门都装有一把门锁｡层门关闭后,门锁的机械锁钩啮合,此时电梯才能启动运行｡为了尽可能反应出设备的的真实性,钢结构支架的模拟井道,真实的电梯机构及部件,模拟出电梯真实的工作环境｡
曳引系统 主要由曳引机､曳引钢丝绳､导向轮､反绳轮等组成;曳引机由永磁同步电动机､制动器等组成,为电梯的运行提供动力｡曳引钢丝绳连接轿厢和对重,驱动轿厢升降｡曳引机:位于柜架顶部,是电梯的动力装置｡安装在两条承重梁上,他主要由以下部分组成:电动机为鼠笼式三相感应电动机,采用就频变压(VVVF)驱动方式,电梯起动时,变频器使定子电流频率从极低频率开始,按控制要求上升到额定频率,减速时,使转速相应从额定频率开始平滑地下降到零,实现电梯平层,保证了电梯运行平稳,真实模拟电梯良好的合适感｡
2、导向系统：主要由导轨､导靴､导轨支架等组成;导靴安装在轿厢和对重架上,与导轨配合,强制轿厢和对重运动于导轨上;导轨架主要起支撑导轨的作用｡
3、轿厢系统：由轿厢架与轿厢体(轿壁､轿顶､轿底及操纵箱等)构成,轿厢由曳引钢丝绳悬挂,通过曳引机另一端连接对重,在导轨上运行,轿厢装备自动化,门上装有连锁开关,当门关闭后电梯才能运行,门上还有安全触板,当关门过程中碰到障碍物时,轿门马上开启｡
4、安全及门锁回路：由继电器回路组成,急停,门锁开关的通断决定安全及门锁回路的正常与否,以使PLC断送电梯是否处于安全状态｡系统由轿厢门､层门､开门机､门锁装置等组成｡
5、超速安全�；は低常旱钡缣莘⑸馔馐鹿适�,轿厢超速或高速下滑(如钢丝绳折断,轿顶滑轮脱离,曳引机失灵,电机下降转速过高等原因)｡这时,限速器就会紧急制动,通过安全钢索及连杆机构,带动安全钳动作,使轿厢卡在导轨上而不会下落｡
6、重量平衡系统：由对重和对重块装置等组成｡
7、轿厢､对重用弹簧缓冲系统：缓冲器是电梯极限位置的安全装置,当电梯因故障,造成轿厢或对重蹲底或冲顶时(极限开关�；な�),轿厢或对重撞击弹簧缓冲器,由缓冲器吸收电梯的能量,从而使轿厢或对重安全减速直至停止｡
8、电力拖动系统：由供电系统､曳引电动机､速度反馈装置､调速装置等组成;主要提供动力,实现电梯调速控制。
9、电气控制系统：由操纵装置､位置显示装置､控制柜､平层装置､选层器等组成｡操纵箱:设在柜架正面左侧,模拟乘客在轿厢内选层的信号输入设备,包括大屏幕高清液晶显示器,能显示轿厢所在楼层的位置；"1"､"2"､"3"楼选层按钮；开关门铵钮：方向指示灯,用于电梯运行方向指示；电源锁,控制开关电梯电源,即首层外呼盒。
10、智能人机：采用TPC1062Ti触摸屏,7寸宽屏高清显示,分辨率800×480,65535色数字真彩,用于显示电梯运行状态及服务信息;变频器:采用国内知名品牌。
11、可编程序控制器：控制电梯的运行状态,根据呼叫信号,对电梯的位置进行逻辑判断,然后给出运行指令,使电梯实现应答呼梯信号､自动关门等功能｡
12、安全�；は低常褐饕上匏倨�､安全钳､缓冲器､端站�；ぷ爸玫茸槌�｡保证电梯安全使用,防止一切事故发生。
13、终端�；た兀焊杏ζ魈峁┑缣菰诵兄斩诵藕�,电梯超过它时,安全回路及电源被切断,保证电梯不超出终端｡
