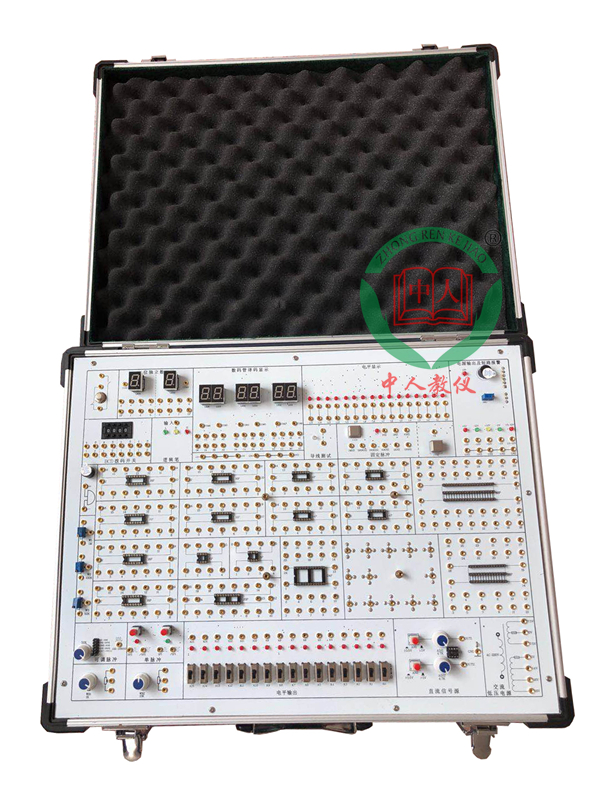

模电数电实验箱,模电数电实训室设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下模电数电实验箱,模电数电实训室设备。这样能对用户选型有非常大的帮助。
实验项目：
数字基础实验：
实验一 门电路逻辑功能与测试
实验二 组合逻辑电路（半加器、全加器）
实验三 触发器(一)基本RS触发器、门控D触发器、边沿JK触发器
实验四 触发器(二)三态触发器及锁存器
实验五 时序电路测试与研究
实验六 计数器与移位寄存器
实验七 译码器和数据选择器
实验八 多谐振荡器及单稳态触发器
实验九 555时基电路及其应用
模拟基础实验：
实验一 单级共射放大电路
实验二 射级跟随电路
实验三 电压串联负反馈放大电路
实验四 差动放大电路
实验五 集成运算放大器
实验六 集成电路RC正弦波振荡器
实验七 波形发生电路
实验八 LC振荡器及选频放大器
教学设备技术性能：
1、电源：输入：AC 220V±10%；输出：DC +5V/3A，±12V/1A；采用过压、过流�；ご胧�，抗短路能力强。
2、连续可调信号源：0.5Hz-40Hz、400Hz-40KHz、4KHz-350KHz 的方波、正弦波、三角波等。
3、单次脉冲连续信号：0V-5V 单脉冲,输出正、负两种脉冲，脉冲幅值为TTL 电平。
4、数字频率计：五位数码管显示待测信号的频率，范围0-20MHZ，可监示信号源的输出频率及外测输入信号的频率。
5、12 路时钟信号源：提供1Hz、2Hz、8Hz、32Hz、128Hz、512Hz、1KHz、16KHz、131KHz、262KHz、524KHz、1MHz 等。输出均为TTL 电平。
6、数码管及BCD 码显示电路：供数字钟、日历等实验显示用。
7、至少16 位逻辑电平开关：置于1时输出为高电平。置于0 时输出为低电平。
8、至少16 位逻辑电平指示：高电平“1”送入时LED 亮，反之则不亮。
9、逻辑测试电路：TTL 电平。
10、标准锁紧插座： 14 脚、16 脚、20 脚、40 脚等自锁紧插座。
11、丰富的元件库：可置换各种分立元件。
12、精密可调电位器：1K、10K、100K等。
13、最好有可扩展实验区：用户可自主设计实验和开发，进行相关的课程毕业设计，具有很好的开放性和扩展性。
14、一定有ISP 编程实验扩展区。
15、采用高强度铝合金�；は洌褂冒踩煽俊�
硬件特点：
1、具有较好的开放性和可扩展性，用户可进行自主设计性实验和开发,支持相关的课程和毕业设计。
2、具有较高的系统安全性，电源部分有短路保护， 使各芯片及分离元器件免受损伤。
3、提供了非常丰富的信号源，灵活多变的硬件资源。
4、采用2.0MM进口版材,φ2大孔可叠插式自锁紧插件，牢固可靠。
5、配有多种实验板可根据不同的实验内容，选择相关实验板，并方便地插接到主板实验区中；可装卸固定电路实验板。可按课程要求，配置各种实验电路模块，用做学生搭建电子开发平台。
配有CPLD大规模数字电路设计�？椋晒┒慰⑹值缏飞杓频仁笛椋�PC机并口通讯连接方便可靠。
提供详尽的实验指导书、原理图、实验连接线。
