透明液压传动实训设备中的溢流阀的作用及工作原理是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下透明液压传动实训设备中的溢流阀的作用及工作原理。这样能对用户选型有非常大的帮助。
透明液压传动实训设备中的溢流阀的工作原理为：
利用弹簧的压力调节、控制液压油的压力大小。从图中可以看到：当液压油的压力小于工作需要压力时，阀芯被弹簧压在液压油的流入口，当液压油的压力超过其工作允许压力即大于弹簧压力时，阀芯被液压油顶起，液压油流入，从图示方向右侧口流出，回油箱。液压油的压力越大，阀芯被液压油顶起得越髙，液压油经溢流阀流回油箱的流量越大如过液压油的压力小于或等于弹簧压力，则阀芯落下，封住液压油进口。由于油泵输出的液压油压力固定，而工作油缸用液压油的压力总要比油泵输出液压油压力小，所以正常工作时总会有一些液压油从溢流阀处流回油箱，以保持液压油缸的工作压力平衡、正常工作。由此可见，溢流阀的作用是能够防止液压系统中的液压油压力超出额定负荷，起安全保护作用。
透明液压传动实训设备中的溢流阀的溢流阀的作用：
1、定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。
2、稳压作用：溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。
3、系统卸荷作用：在溢流阀的�？乜诖右缧×髁康牡绱欧�，当电磁铁通电时，溢流阀的�？乜谕ㄓ拖�，此时液压泵卸荷。溢流阀此时作为卸荷阀使用。
安全保护作用：系统正常工作时，阀门关闭。只有负载超过规定的极限（系统压力超过调定压力）时开启溢流，进行过载保护，使系统压力不再增加（通常使溢流阀的调定压力比系统最高工作压力高10%～20%）。
一、概 述

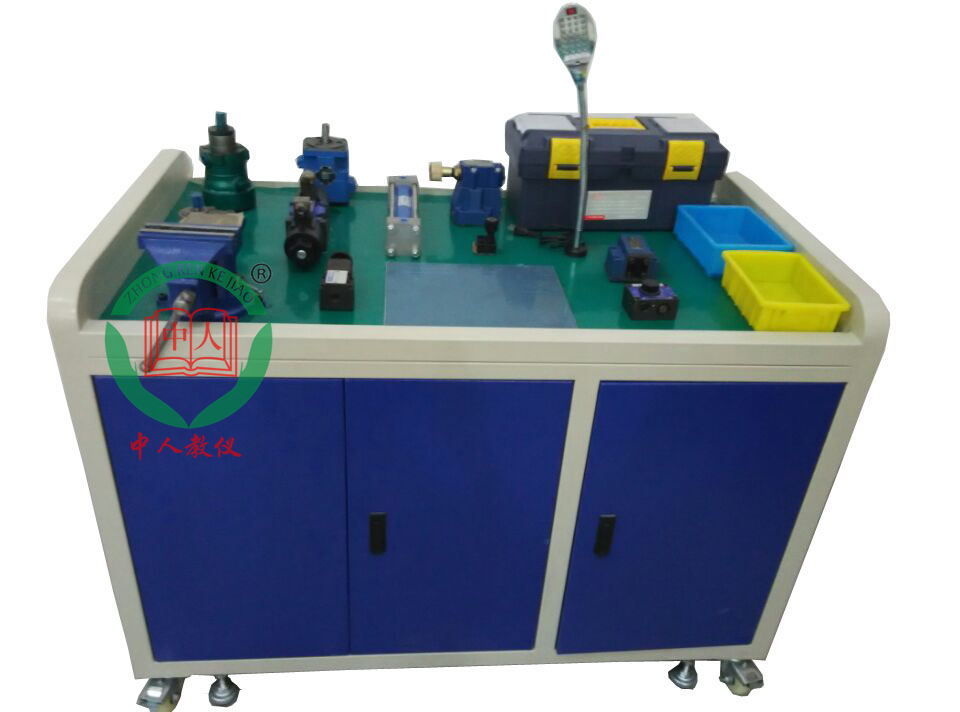

配有各种典型的液压泵、液压阀和液压缸、液压马达等液压元件及拆装工具，通过对各类液压元件的拆装实训，能观察了解各类液压元件组成部分在液压元件中的作用，不但能加深学生对液压元件结构及工作原理的了解，还可以让学生对液压元件的加工及装配工艺有一定的认识。该设备适合各类职业院�？栌小兑貉勾贰ⅰ兑貉褂肫勾返茸ㄒ悼纬痰氖笛槭笛瞪璞感枰�。
二、配置及技术性能
1.动力元件
低压齿轮泵（CB-B4）、叶片泵（YB-10B）、高压柱塞泵（4MCY-1）
2.控制元件
直动式溢流阀（P-B10）、先导式溢流阀（Y-10B）、高压溢流阀（DB-10）、减压阀（J-10B）、 节流阀（L-10B）、单向阀（I-10B）、换向阀（34E-10B）、高压换向阀（3WE6A）
3.执行元件：双出轴油缸
4.工具：内六角扳手一套、内卡一只、钢尺一把。
5.控制柜：采用金属框架制作，表面为双层。设有抽屉（带锁）、日光灯。为减小拆装时的碰撞而引起的噪音，在台面上铺设有防静电皮垫，同时台面上还设有小元器件盒，以防止零件的丢失
三、实验内容
1.液压缸拆装实训；
2.液压泵拆装实训；
3.方向控制阀拆装实训；
4.压力控制阀拆装实训；
5.流量阀控制拆装实训
6、液压缸装拆
