机械拆装实训室方案,机械拆装操作台,减速器拆装,机床夹具拆装,模具拆装是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下机械拆装实训室方案,机械拆装操作台,减速器拆装,机床夹具拆装,模具拆装。这样能对用户选型有非常大的帮助。
|
序号 |
名称 |
技术参数 |
||||||||||||||||||||||||||||||||||||||||||||
|
1 |

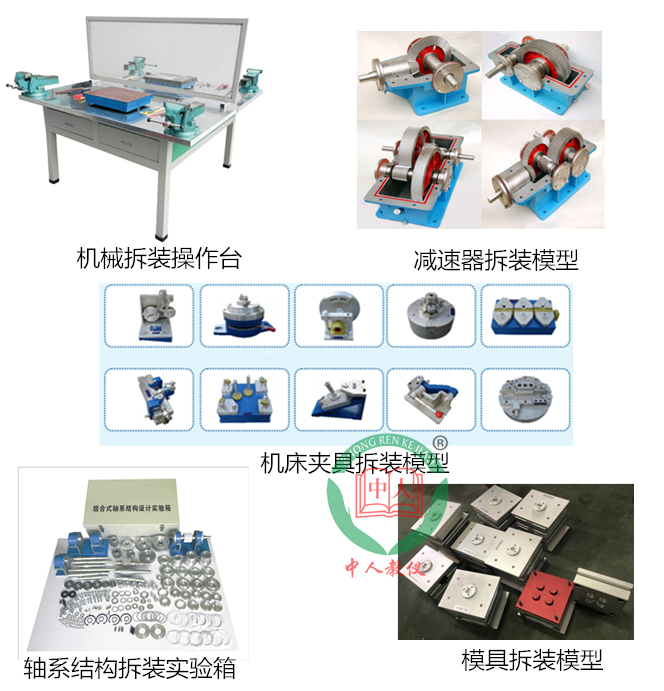

ZRQG-07A2机械拆装操作台 |
本公司生产钳工实验室设备根据教学要求与多家工厂共同开发生产，该产品配备的钳工工具通用化，标准化和专用化，可提高学生的操作技术和动手能力。钳工大多是在钳工台上用手工工具操作，对工件进行加工。手工操作的特点是技术性强，加工质量的好坏主要取决于操作者技术水平的高低，它的工作范围较广，具有万能性和灵活性的优势且不受设备、场地等条件的限制，因此凡是采用机械加工方法不太适宜或难以进行机械加工的场合，通常由钳工来完成，尤其是机械产品的装配、调试、安装和维修等更需要钳工，所以说钳工不仅是机械制造工厂中应用最广泛的工种之一，因此钳工实验室设备也是各大院校，技校不可缺少的实训教学产品。 实训台为铁质双层亚光密纹喷塑结构，材料厚度为1mm；桌面为木质材料，外形尺寸为150×150×80，且有橡胶垫一块附于桌面上，保护操作台面。整体结构坚固，造型美观大方。实训台设有四个抽屉（带锁）分别用于放置工具及资料等。 可完成实训项目 任务一：正六边形加工 1.划线 2.锯、锉基准面 3.锯、锉平行面 4.锯、锉第三、四面 5.锯、锉第五、六面 任务二：锉配凹凸体 1.工艺分析和划线 2.加工凸形体 3.加工凹形体 4.孔加工与攻螺纹 任务三（综合）：螺母加工 1.划线——根据图样，在工件表面上划出加工界线 2.錾削——将工件錾削加工成六角体 3.锉削操作——对錾削后工件表面进行锉削加工 4.锯削操作——把锉削完工的六角体锯成四段（长度为10mm） 5.钻孔操作 6.攻丝和套螺纹操作 |
||||||||||||||||||||||||||||||||||||||||||||
|
2 |
ZRJX-JSQ减速器拆装模型 |
一、减速器功能 减速器系指原动机与工作机之间独立的闭式传动装置，用来降低转速和相应地增大转矩。本系列减速器专供学�？琛凹跛倨鞑鹱笆笛椤庇�。实验目的在于让学生了解减速器的基本结构，减速器的装配技术要求，为正确选用减速器类型和设计减速器装配图提供知识支持。
|
||||||||||||||||||||||||||||||||||||||||||||
|
3 |
ZRJX-1轴系结构拆装实验箱 |
一、主要特点： 1、本实验箱具有轴系结构设计和轴系结构分析两大实验功能，培养学生的机构设计能力具有良好的使用效果； 2、零件轴的结构形式多样，使学生的灵活性和多样样有更深入的了解 3、轴及轴上零件定位准确、固定可靠、轴上零件便于拆装和调整。 4、基本零件中共有68种125件，另配有标准件7类166件， 5、能方便地组合出数三十一种轴系结构方案，具有内容系统，方案多样的优点。 6、配有实验指导书和装拆工具供学生按照设计思路进行装配和模拟设计。 7、实验箱可供5-7人使用。 二、实验内容： 1、单级齿轮减速器输入轴设计 2、二级齿轮减速器输入轴设计 3、二级齿轮减速器中间轴设计 4、蜗轮蜗杆输入轴设计 5、锥齿轮减速器输入轴设计 6、齿轮传动的轴系设计 三、实验台主要技术参数： 1、实验零件大部分采用铝合金制作 2、外形尺寸(mm)： 580x360x160 2：重量：约20KG 部分实验项目 1、单---球组合 17、单---球---垫---压密组合 2、单---球---垫组合 18、单---球---双---平推---垫---轴---齿组合 3、单---球---环组合 19、单---推---垫---外调组合 4、单---球---嵌组合 20、单---推---轴---蜗组合 5、单---球---嵌---套组合 21、单---球调---垫组合 6、单---推---垫组合 22、单---球---轴挡组合 7、单---球---盖---嵌---套组合 23、单---球---垫---轴挡---嵌组合 8、单---推---盖---嵌---齿组合 24、单---球---垫---轴挡组合 9、单---推---垫组合 25、单---球---垫---中轴---齿组合 10、单---球---垫---轴---齿组合 26、单---调心---垫---中轴---齿组合 11、单---推---垫---轴---齿组合 27、单---球---垫---中轴---齿---闷组合 12、单---推---垫---中轴---齿组合 28、单---球---垫---中轴---齿---闷---密组合 13、单---球---双---推---垫---轴---齿组合 29、单---背推---垫组合 14、套---双---推---垫---轴---锥组合 30、单---球---双---背推---垫---轴---齿组合 15、套---双---推---垫---轴---推---锁组合 31、单---调心---双---背推---垫---轴---齿组合 16、单---球---垫---密组合 |
||||||||||||||||||||||||||||||||||||||||||||
|
4 |
ZRJX-8J机床夹具拆装模型 |
|
||||||||||||||||||||||||||||||||||||||||||||
|
5 |
ZRJX-10M模具拆装模型 |
|
