1.1. 实训装置简介
本变频器实训装置是在总结当前变频调速实训教学设备的基础上，推出的一款先进的变频调速装置，该变频技术实训装置为变频技术实训和考核提供了先进的操作平台。变频器选用应用广泛的西门子MM440变频器（用户也可选用其它品牌的变频器，价格另议）。实训台可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式实训教学，可充分培养技术人员的实际动手能力，为参加专业岗位打下坚实的基础。
1.2. 实训装置的特点
1. �？槭浇峁梗蚁涓环奖�，便于组织各种实训项目及扩展新的实训功能。
2. 适合就业前及岗前综合技能训练，适合高级工技能培训考核。
3. 能进行小型工程项目设计、设备选型、安装调试、操作模拟。
4. 只需三相四线交流电源即可投入使用，实训资源丰富、综合性强，有效节约实训用房。
5. 安全性高，除配备电压型和电流型漏电�；て魍�，装置设有单片机全程监控的过载或短路软件截止�；すδ�，确保设备和人身安全。
2. 实训装置构成及基本实验项目
2.1. 实训装置构成

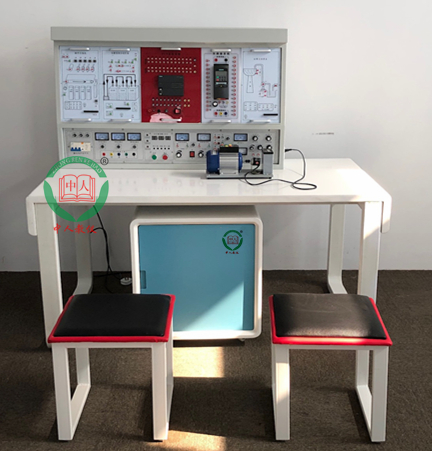

实训装置由控制屏、实训桌、变频实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等组成。
（一）控制屏（铁质双层亚光密纹喷塑结构）
1.交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝�；�，控制屏的供电由钥匙开关和启停开关控制。
提供三相四线380V、单相220V电源各一组，由启�？乜刂剖涑�，并设有保险丝�；�。
2.直流电源、直流电压/电流表、逻辑输出及指示等
直流电压：0～10V可调输出；直流电流：4～20mA；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设点动、自锁按钮、逻辑开关、直流24V继电器、1K电位器。
3.继电接触实训组件
提供交流接触器3只、时间继电器1只，以上器件所有端子均已引至面板上，完全由操作者自由布线，实训特点明显。
4.变频器实训�？�
装置采用西门子MM440变频器，220V交流供电，输出功率0.75KW。变频器所有端子均已引至面板上，系统完全开放，操作者可搭建不同变频调速控制系统，布线设计、线路走向，实现控制功能，更能锻炼操作者的动手能力。
（二）三相鼠笼异步电机：交流380V/△
（三）电机导轨及光电编码器一套
（四）西门子s7-200smart sr40
（五）实训桌
铝木结构，采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜。
2.2. 技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3.装置容量：＜0.5KVA
4.重 量：＜110Kg
5.外形尺寸：1600mm×750mm×1300mm
6.安全�；ぃ壕哂新┑缪�、漏电流保护装置，安全符合国家标准
2.3. 基本实验项目
2.3.1. 继电接触控制实训
1. 三相异步电动机点动控制和自锁控制
2. 三相异步电动机Y/△换接启动控制
3. 三相异步电动机联锁正反转控制
4. 三相异步电动机延时正反转控制
2.3.2. 变频控制实训
1.变频器功能参数设置与操作
2.变频器报警与�；すδ�
3.多段速度选择变频调速
4.外部端子点动控制
6.控制电机运行时间操作
7.控制电机正反转运动控制
8.电压/电流监视器信号输出及显示
9.瞬间停电变频器参数设定
10.外部模拟量（电压/电流）变频调速
11.基于变频调速的RS485通信
12.基于三角波的变频调速控制
13.三相异步电机的变频调速
14.变频恒压供水模拟控制
15.刨床模拟控制（多段速选择）
2.3.3. 组态监控
1.直线加减速控制及显示
2.基于三角波的变频调速控制实时曲线
3.三相异步电机的变频调速实时曲线
4.三相异步电机变频调速时电压、电流、功率、转速实时采集显示
5.基于RS485的工控组态网络通讯实训
