PLC与单片机实训装置,PLC操作实验台,PLC控制实验台

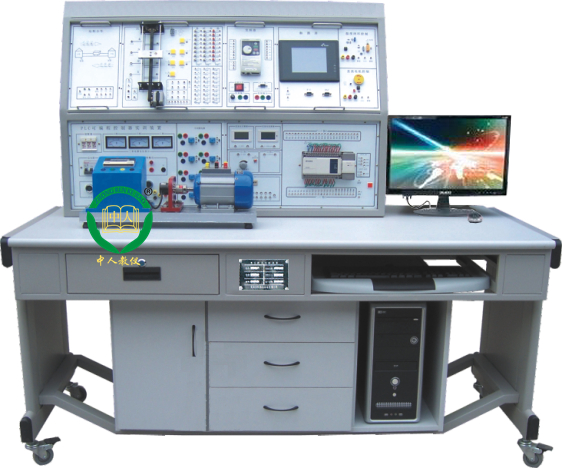

参考图片
实训项目
（一）PLC模拟对象基本应用实训
1.基本指令的练习
2. 模拟电机正反转控制
3.LED数码管
4. 十字路口交通灯
5. 自动送料装车
6. 水塔水位自动控制
7 .自动成型机系统
8.多液体
9.天塔之光
10.四层电梯
11.邮件分拣
12.自动洗衣机
13.音乐喷泉
14.自动售货机
15软件仿真控制
16.PLC控制电动机正反实训
17．PLC控制台三相异步电动机自锁运行控制
18.PLC控制台三相异步电动机Y/△启动控制
“PLC与单片机实训装置”是根据国家劳动和社会保障部职业技能鉴定中心为PLC,维修电工技师、高级技师的职业培训与技能鉴定而研制的。
实训对象、仿真软件、组态软件于一体。适合PLC可编程控制实训
装置特点
（一）实训装置均由控制屏、实训桌、PLC主机组件、实训�？榈茸槌�。
（二）采用挂件结构，能完成逻辑、模拟等的控制实训教学。
技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3.装置容量：＜0.5KVA
4.外形尺寸：1700mm×700mm×1300mm
5.安全保护：具有漏电压、漏电流�；ぷ爸�，安全符合国家标准。
实训装置的基本配置及功能
实训装置由控制屏、实训桌、主机实训组件、实训模拟对象挂箱、交流电机、接触器、工控组态软件、仿真软件等组成。
（一）控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）
1、三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护。
2、直流电源：直流电压0～15V可调输出一路，直流电流0～20mA可调输出一路。
3、直流电压/电流表：由三位半A/D转换器ICL7107和LED共阳极红色数码管等组成，电压表量程0～200V、输入阻抗为10MΩ；电流表量程0～200 mA。
4、功能�？椋喊宋坏缙较允尽宋宦呒缙绞涑�、方向显示、八音盒、直流24V继电器、信号转换座若干。
5、PLC主机实训组件：配置三菱FX3U-48MR主机，配套USB编程电缆。
（PLC实训台增加1.定位�？�FX2N-1PG, 2.模拟量输入输出�？�FXON-3A, 3.通讯模块3U-485-ADP, 4.温度�？�FX2N-4AD-TC, 5.人机界面昆仑触摸屏TPC1061TD, 6.三菱伺服驱动器+伺服电机， 7.三菱D740 0.75K变频器）
6.交流接触器CJX2-0910 3个（设计成插线接口，插线防触电安全可靠）
7.凳子 4张
（二）实训挂箱
1.基本指令的练习
2. 模拟电机正反转控制
3.LED数码管
4. 十字路口交通灯
5. 自动送料装车
6. 水塔水位自动控制
7 .自动成型机系统
8.多液体
9.天塔之光
10.四层电梯
11.邮件分拣
12.自动洗衣机
13.音乐喷泉
14.自动售货机
15软件仿真控制
三相鼠笼异步电机：交流380V/△
实训桌实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左侧设有一个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。
