计算机联锁综合实训系统,计算机联锁教学系统

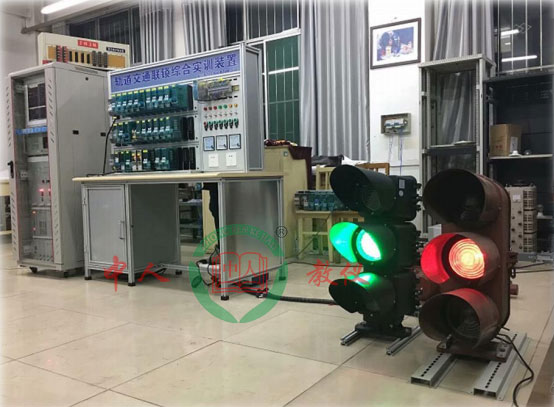

参考图片
50hz相敏轨道电路实训系统
产品概述：
50hz相敏轨道电路是城市轨道交通信号领域的关键设备之一，可用于地铁车辆段内检测列车对轨道区段的占用情况。与传统的工频或继电式相敏轨道电路相比，全电子相敏轨道电路具有高返还系数和抗绝缘破损防护能力。
相敏轨道电路系统满足铁道部行标TB/T2615-94《铁路信号故障-安全原则》性能指标与目前地铁车辆段/停车场使用的WXJ50型微电子相敏轨道电路设备一致，可广泛用于企事业单位教育培训等。
单轨条全电子50HZ相敏轨道电路用于地铁车辆段/停车场，改综合实训系统由室内和室外两部分组成，其中室内设备分为双套微电子相敏接收器、调相防雷器、轨道继电器、报警盒和轨道报警继电器等几个部分组成。室外设备由送电端变压器、受电端变压器、节能器、大功率限流电阻、电缆、钢轨等组成。
系统特点：
该单轨条式50hz相敏轨道电路实训系统具有轨道绝缘破损防护功能，室内的局部电压超前轨道电压±30，轨道电路的残压不得高于10V。其中全电子相敏接收器特性如下：
1、接收器的工作电源为直流24V±15%，交流分量不大于1V，由24V电源屏�？楣└刻ń邮掌骱牡缧∮�100mA，接收器的执行继电器两端的电压为20-30V；
2、接收器在接受信号为理想相角（0°）时，工作值为12.5±0.5V，返还洗漱大于85%。
3、接收器的不可靠工作值为10V。
4、两台接收器共同驱动执行继电器安全型继电器。
5、接收器的返还系数高可提高轨道电路整体技术性能；接收器的两套设备中只要有一套能正常工作，就能保证系统正常运行，进一步提高了系统的可靠性，如果一套发生故障，能及时报警，其中单套维修时，不影响系统使用。
6、该实训台也可以满足其他实验/实训要求：如单动道岔电路配线与焊机实训，LED信号机控制电路配线与焊接实训等。实现实训多元化
实训项目：
1、轨道电路图纸识别
2、轨道电路施工
3、轨道电路设计
4、轨道电路故障设置
5、轨道电路故障诊断
6、轨道电路故障排除
7、轨道电路室外设备调整
8、轨道电路室外综合故障处理
9、轨道电路极性交叉试验
LED信号机控制电路实训系统
产品概述
高可靠容错LED信号机实训系统主要针对地铁车辆段停车场LED信号机控制系统设计与故障处理。系统参照铁路标准设计，系统具有极高的可靠性和安全性，可在-40度~+70度环境下可靠工作。该实训系统可满足《计算机联锁》、《信号基础》、《信号设计与施工》等核心课程实验实训。
本实训系统可实现2显示、3显示及其他组合 形式的LED信号机组合控制电路配线与故障处理；实现LED信号机内部电路配线与故障处理；模拟各类故障，仿真控制系统的导向安全逻辑功能等。
系统特点：
1、高可靠性驱动电路设计
2、抗干扰性强
本LED信号机通过电路设计，限制了发光盘的最低点灯电压，提高了对外部的干扰性，从而提高了可靠性。在地铁轨道旁，由于强大的牵引回流，会才造成周围产生强大的磁场，在变压器上产生较大的感应电压，通常能够达到四五十伏，由于这种感应电压有可能会点亮轨道旁信号机的发光盘，造成危险，所以本信号机通过限制最小灯电压来防止这种情况的出现，保证了点灯信号的正确。
3、故障导向安全的高可靠性LED信号机控制电路
4、高可靠性驱动电路设计
5、极端情况下保持高可靠性
本LED信号机能在极低的温度（-40℃）的情况下正常启动和工作。用硅钢变压器代替开关电源，在低成本的同时也保证了低温起动的可靠性，同时通过电路配合合适的电阻，利用金属膜电阻与LED发光二极管正负温度曲线的差异，在低温的情况下给于温度补偿，能够有效的�；で迳系母鞲隽悴考诩牡乩砦恢蒙弦廊豢梢园踩煽康氖褂帽拘藕呕�。
6、实时监控系统
本LED信号机发光单元提供了可靠的实时监控单元。为了能够随时了解信号机的工作状态，并且对信号机的不正常工作发出报警，所以设计了一套信号机报警工作电路。
通过监控电路用于监控LED信号机的工作状态，当信号机工作不正常时（欠压，超压，损坏超过一定程度）即发出报警信号，在报警仪器上有声光显示，提示报警，能够准确到信号机的某个发光单元。
实训项目：
1、LED信号机控制电路设计
2、LED信号机继电器控制电路系统配线（2显示/3显示）
3、LED信号机发光盘测试与调整
4、LED信号机检测单元系统配线
5、LED信号机综合故障判断与处理
ZD6电动转辙机控制电路实训系统
设备功能：
1、模拟现场真实设备，和设备真实室内室外设备外观一致。
2、 室内室外设备和现场设备工作原理一致，电气参数一致，机械参数一致，真实再现工作现场。
3、可帮助教学，培训日常维护、故障处理流程。
设备要求：
1、提供真实室外设备，包括ZD6转辙机一台；
2、提供1:1真实室内设备，包括SFJ、FCJ、DCJ、1DQJ、2DQJ、DBJ、FBJ、BB、RC、DTB以及空开、组合架和分线；
3、室外主要设备是ZD转辙机，主要包括电机、减速器、主轴、齿条块、自动开闭器。
4、室内主要设备为各型号继电器。
相关实训项目：
1、四线制ZD6道岔控制电路系统工程设计
2、ZD6电动转辙机表示电路与启动电路配线
3、道岔控制电路综合故障处理
4、道岔控制电路室内外故障模拟
5、ZD6转辙机控制电路与计算机联锁之间的配线
计算机联锁综合实训系统,计算机联锁教学系统
1、模拟现场真实设备，和现场真实设备外观一致；
2、和计算机联锁工作原理一致，电气参数一致，真实再现工作现场
3、可帮助教学，培训日常维护，故障处理流程。
设备要求：
提供1:1真实室内设备，包括：STD总线计算机联锁机CPU板，同步信号板，报警板，数字量输入输出板。
提供1:1真实室内设备，包括CPCI6U计算机联锁驱动板，计算机联锁采集板；
提供1:1真实室内设备，包括3U计算机联锁机12V电源，5V电源。
提供单机版监控机1台，计算机联锁软件一套。
