电气安装与维修实训装置,电气安装与维修实验平台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下电气安装与维修实训装置,电气安装与维修实验平台。这样能对用户选型有非常大的帮助。

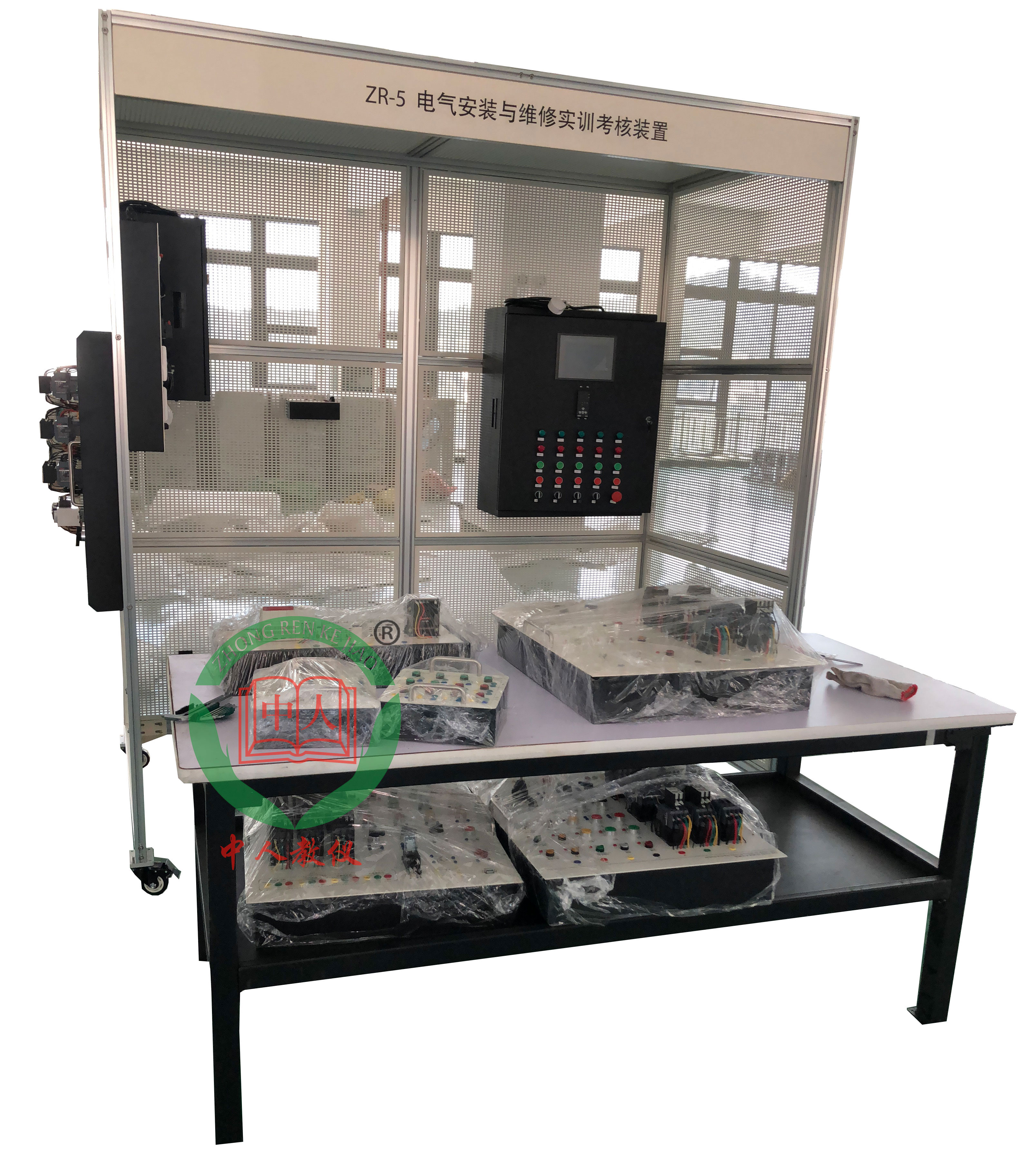

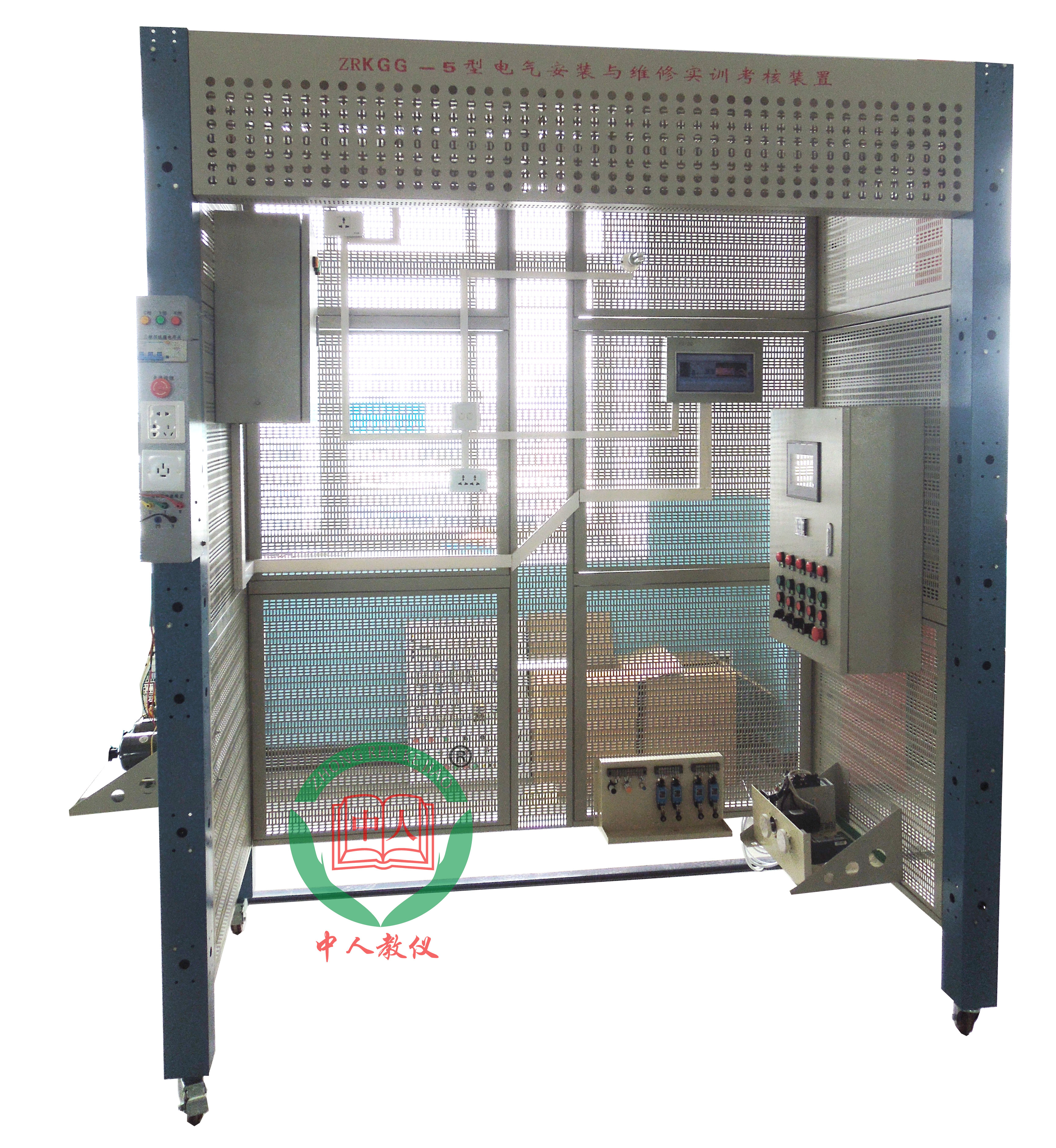

钢结构
铝合金结构
A、电气安装与维修实训装置,电气安装与维修实验平台用途及特点：
电气安装与维修实训装置是根据工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气安装工、水电工等有电气实训要求的相关专业的作为公共实训平台使用。
该装置采用钢制网孔板和铝合金框架组接而成，安装有自锁式脚轮，方便移动和使用。装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。做隐蔽工程施工时，铝合金框架是仿建筑隔断用龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。配套的PVC管弯管器，可方便的对PVC管弯成90度。
可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、控制箱、配电箱等
B、电气安装与维修实训装置,电气安装与维修实验平台技术参数
1、工作电源：三相五线 供电 AC 380 V/220 V ±7.5% 50 Hz；
2、工作环境：用绝缘地板（或使用绝缘地毯）；
3、实训装置主网孔板尺寸：长（mm）×宽（mm）＝798×768
4、实训装置外形尺寸：见配置清单
5、实训装置材料：铝合金；
6、最大功率消耗 ≤1.5KW
7、安全保护措施：具有接地�；ぁ⒐�、过载、漏电保护功能，符合相关的国家标准。
C、实训项目
1、电表箱的安装
2、配电箱的安装
3、日光灯的安装
4、白炽灯的安装
5、吸顶灯的安装
6、节能灯的安装
7、高压钠灯的安装
7、PVC管的处理与布置
8、PVC管的穿线
9、开关与插座的安装
10、分线盒的安装
11、线路分配设计
12、施工规范的学习与训练
13、安全施工要求学习与训练
14、两地控制一盏灯
15、线槽布线施工训练
16、隐蔽工程施工训练
17、隔离开关的安装
18、配电线路的接线实训
1）金属桥架的组合与安装实训；
2）塑料线槽的敷设实训；
3）金属线管的敷设实训；
19、电气控制箱的安装
电气安装与维修实训装置,电气安装与维修实验平台设备结构
|
序号 |
名称 |
规格/型号 |
单位 |
数量 |
备注（说明） |
||
|
1 |
铝合金框架电气安装与维修实训装置台架（2人组标准配置） |
长×宽×高= 2000mm×1210mm×2350mm |
组 |
1 |
|
材料名称 |
单位/数量 |
|
立柱 |
4根 |
||||||
|
大网孔板 |
10块 |
||||||
|
小网孔板 |
4块 |
||||||
|
|
|
||||||
|
单层框架 |
2个 |
||||||
|
长网孔连接板 |
1个 |
||||||
|
短网孔连接板 |
1个 |
||||||
|
后横梁 |
1根 |
||||||
|
前横梁 |
1根 |
||||||
|
网孔梁柱 |
3个 |
||||||
|
侧梁 |
2根 |
||||||
|
自锁脚轮￠75 |
4只 |
||||||
|
短安装螺丝（六角：M6*40mm） |
60只 |
||||||
|
网孔板安装螺丝（六角：M6*60mm） |
35只 |
||||||
|
长安装螺丝（六角：M6*150mm） |
65只 |
||||||
|
￠6平垫 |
200只 |
||||||
|
￠6弹垫 |
100只 |
||||||
|
M6螺帽 |
100只 |
||||||
|
2 |
元件存放柜 |
800mm×400mm×1800mm |
个 |
1 |
|
|
|
|
3 |
可移动工具台 |
1000mm×800mm×800mm |
辆 |
1 |
带重载自锁脚轮 |
||
|
4 |
配电箱 |
PZ30-12明装式 |
只 |
1 |
|
||
|
5 |
漏电型 空气开关 |
DZ47LE-32/C6 |
只 |
2 |
1P+N（正泰） |
||
|
6 |
空气开关 |
DZ47-63/C6 |
只 |
2 |
1P |
||
|
7 |
电脑推车 |
专用 |
台 |
1 |
|
||
|
8 |
绝缘地毯 |
|
㎡ |
6 |
1m×3m两块 |
||
