变频制冷系统实训操作台,变频制冷系统教学设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下变频制冷系统实训操作台,变频制冷系统教学设备。这样能对用户选型有非常大的帮助。

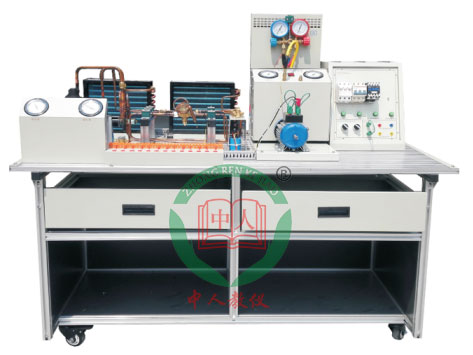

参考图片
我公司本着为专业教学建设服务的原则,经过多年研究，听取了各校的老师的意见，结合多家的所长研究出这一款能满足全国各地高职院校的需求的，可以很好的和书本知识相对应，让学生享受理论和实物的结合，提高学生们的学习效率和质量，从而减轻教师们的教学负担，并且为社会提供高质量的技术人才的设备。
概述
本装置是专门为职业院校制冷类相关专业而研制的实训装置，根据制冷类行业中空调与冰箱维修技术的特点，针对空调和冰箱的电气控制以及制冷系统的安装与维修进行设计，强化了学生对空调冰箱系统管路的安装、电气接线、工况调试、故障诊断与维修等综合职业能力。装置融合了流体力学、热力学、传热学和电气控制等技术,集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体，包含了制冷系统维修的全部步骤，能满足实训教学、实际工程训练及职业技能竞赛的需要。
特点
1、该装置集变频制冷空调管道制作、制冷系统电接线、压力检漏、抽真空、 充注制冷剂与运行调试于一体，包含了制冷系统维修的全部步骤，能满足实训教学、实际工程 训练及职业技能竞赛的需要。
2、该装置采用模块化设计，电气控制与制冷系统独立分开，并且电气部分设置检测点，测测端子以及各路的输出连接端子，可供学生进行独立接线、测试、远行等操作。
3、实训平台直观展示了变频空调的系统结构、工作原理�？汕宄目吹街评� 系统结构 及主要部件的实物，系统还配置有电压表、交流电流表、压力表、信号指示灯等， 使整个空调系统的实时工作状态一目了然。
4、本实训装置采用三相变频压缩机作为实训对象，整个变频压缩机被固定于一个工作台面上，既美观大方，又有利于学生实际操作。
5、抽空加压：本装置还以用于空调系统加压抽真空。整个装置采用�？榛杓�，学生在空调实训中可利用空调中的制冷剂回收，重复使用，可节省大量的实训成本。
6、该装置能学到变频分体式式空调器变频控制电路的相关知识。变频空热泵分体空调部分据有以下制冷模式、制热模式、除湿模式、送风模式、四种工作模式。
7、本装置解决了传统该类设备上只能看只能模无法进行动手组装的缺欠，还解决了无法 在设备上进行铜管焊接的难题，能使学生在该装置上能够反复进行系统组装与焊接训练。整体 采用开放式和拆装式结构设计，创新的采用了铜管固定装置对每个活动接头进行固定，有效的 保证了管路因反复拆装所造成的损坏，同时也减少了工作噪音。在实训台方面进行了全新设计不仅采用铝型材拼装成桌面而且桌面下面增加了接水 底盘，铝型材桌面不仅干净美观，更重要的是焊接铜管时不会变形，接水底盘的设计解决了运 行中冷凝器和系统管道产生的冷凝水，使水及冷冻油顺利流到接水桶中，保持设备清洁
8、变频范围：变频空调频率30 Hz到100Hz可调，真正做到演示变频空调的节能功能。
9、频率数码显示功能：显示变频空调工作时的工作频率。
10、变频工作原理：将单相交流220V50Hz电源逆变成三相交流电源30Hz—100Hz可控制，从而达到变频效果。.
11、能够全面展现变频空调机制冷系统结构，变频直流电路的分析研究，变频空调整流电路的连接，变频控制技术，直流变频自动变频自动控制技术，驱动器的分析与接入，V，U，W�？榉治鲇胱樽埃姹涞挠τ�，及制冷系统维修的全部过程，满足实训教学、实际工程训练及职业技能竞赛的需要
12、变频控制 空调通用控制模块，具有制冷、制热、通风、除湿控制功能，直流控制技术；变频开关电源300V整流电路，为空调提供省电电流，3位数码变频频率显示器，能从0-120H显示空调运转时所对应的变频频率，软启动控制技术，MB905562B总路线控制，监控空调机各个运行数据，PM20CTM060大功率逆变模块，交直流转换控制
13、在蒸发器不同压力下，实现压缩机在不同制冷量的测试，具有压缩机过冷/过热自动调节
14、改变了机械式节流装置在实验过程中难以调节和损坏,让学生在实验过程中学习电子控制的方法，操作调节方式，技术参数调整.
15、外部控制模式：可第二次开发成4-20Ma输入模式、0-5V控制模式。
16、动画模式:触摸屏或软件连接模式下：各自己显示执泵或者制冷工作流程状态，
17、 动画模式:触摸屏或软件连接模式下:可显示压缩机排气温度、吸气温度、冷凝温度、蒸发温度，可根据温度实时调节机组过冷度。过热度。
15、双向流量控制�？椋和ü远鹘谔岣呃涿搅髁�，可以有效降低压缩机的排气温度，扩大压缩机高效做功区。采用双向控制系统，可实现双向热泵功能、冷库控制，空用制冷机组，变频机组、中央空调机组的的节能控制和流量自动调整。
三、技术指标
1、输入电源：单相三线 AC220V±10% 50Hz
2、工作环境 ：温度-10℃～-40℃ 相对湿度≤85%（25℃）
3、设备容量 ： ≤1.5KVA
4、制冷剂：空调部分R22
5、外形尺寸（大约）1500mm×800mm×1250mm
6、防触电保护类型 : I类
7、安全�；ぃ壕哂泄�、过流、过载、漏电保护措施，符合国家相关标准。
8、环保等级 材料选用符合国家相关环保标
系统组成
1、 实训台采用铝型材台架加实训�？榻峁�，装置采用一体化设计，由导轨式
铝合金安装平台、空调系统、电气控制系统等组成。底部安
装有四个带刹车的脚轮，可以方便的移动和固定。设备配置空调制冷系统
管路1套、安全插端子排，压力表（1.5Mpa）1只（3.5 Mpa）1只等。
2、电源模块
包括漏电短路器，电压表（0～250V） 1只，电流表（0～5A）1只、1只、
电源插座，安全连线等。
3、分体空调控制线路�？�
包括空调控制板，�？亟邮瞻�，故障设置板，IO通信板，空调遥控器，
电位器等及指示灯等。
4、热泵型家用空调系统
包括压缩机、室内热交换器、室外热交换器、四通阀、过滤器、单向阀、
毛细管、空调阀、视液镜等
5、设备拥有两套制冷节流系统：电子膨胀阀一套，控制�？橐惶缀推胀ǖ拿腹茏咏诹髯爸茫佣诮萄Ч讨斜阌诨セ�，学习2种节流方式的应用，理解2种节流系统的原理和实际使用方法以。
6、加压、抽真空一体机：
整个压缩机被固定于一个工作台面上，既美观大方，又有利于学生实际操作。
本装置还以用于空调系统加压抽真空。学生在空调实训中可利用空调中的制冷剂回收，重复使用，可节省大量的社训成本。
7.回收制冷剂瓶：设备配置有一个3L制冷剂量加收瓶。
嵌入式触摸屏主机：系统由显示模块、功能�？椤⑸�们机软件3部分组成，（出厂根据产品性能，厂家自主配置组合）嵌入式触摸屏主机，采用触摸屏控制,可直接进入系统调节，电压5-36V/50HZ，带开机语音功能，尺寸5寸，内存156M,电容式。
1）、可显示压缩机排气温度、压缩机吸气温度、蒸发器温度、冷凝温度。
2)、上位机软件同时在线同时监控系统的状态（选配）。数码管显示器在线显示开度、温度以及故障代码。数码管显示器在线显示开度和温度以及故障代码.
3)、曲线显示：可显示温度实时曲线
4）、具有上位机调节和手动调节功能
5)、可自行制冷系统制冷剂流量设定最小开度。
6）、自动调节：设备运行时有断电记忆功能，保持当前值不变。确保制冷/热泵/冷库/水机等状态下的流量开度。
7)、开度实时显示：控制对象为最大 5000 开度设定。
8）、软件控制，能在线控制系统的温度，读取机组在最佳温度系统制冷冷媒的流量开度数，调整制冷机组的过热度，过冷度。该文本显示界面的左侧，以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分，是对通讯信息的显示，包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分“数据信息”中，显示当前接收到哪种数据帧、接收到的数据帧的地址、等信息。
9)、可自动制冷系统中冷媒，如： R134A\R22\R410A 等其它冷媒。
10)、手动4 路实时温度显示：控制器同时检测系统的制冷多点温度，来控制机组过冷/过热度。
11）、显示界面上29 路参数控制参数设置/查询：控制器内所有与控制相关的温度参数、时间参数、控制参数、等29个参数都可以调整，以适应制冷/热泵/冷库/水机等设备。
12）、4路用户模拟环境数据入：在调试中通过软件模拟设定，可模拟制冷主机组在各个温度条件下，阀的开度状态来积累大量数据，从而根据每一个制冷机组的特点来设定的标准开度值。
13）、F)、多达 8 路设备运行监控：在线监控机组的压缩机、膨胀阀、各点温度、保护动作电路等运行状态。
14)、过冷/热度控制范围：2-15 摄氏度。可自行设定制冷主机的过/冷、过热度为设计提供数据。
15)、手动设定温度和开度可显示查询/设置：控制器所有检测到的温度都可以被查询开度也可以实时查询显示
16)、手动设定调节功能：在机组开发和调试阶段，可以通过控制器手动调节功能，取得有效的试验数据。
项目实训内容
1、管路距离的确定
2、割管
3、弯管
4、扩管
5、胀管
6、变频管路安装到对应部件的合理位置
7、变频完成对空调系统的保压
8、变频检漏
9、变频判断空调压缩机的绕组
10、变频完成空调系统的线路铺设和连接
11、变频抽真空
12、变频电气调试
13、变频工况的调整
14、气焊焊枪的使用与焊接能力
15、变频空调制冷系统管路的组装能力
16、空调制冷系统的保压、检漏与制冷剂加充能力
17、变频空调控制电路的电气连接与调试能力
18、变频空调控制电路电气故障考核、故障分析与故障排除能力
