制冷分体变频空调实训装置,制冷分体空调实训考核设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下制冷分体变频空调实训装置,制冷分体空调实训考核设备。这样能对用户选型有非常大的帮助。

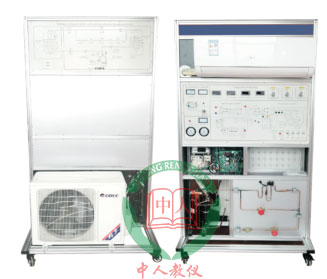

参考图片
概 述
1、本装置是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。
2、由于现在主流的制冷剂被新型环保制冷剂代替，但新型制冷剂对系统的要求更高，压力达到3.0M-4MP以上,对从事安装、维修的技术更加高，必须有专业培训的技术人员才能上任。
3、由于新型制冷剂的特殊性（操作不当容易爆炸），系统加入一套嵌入式触摸屏主机 防爆炸系统。
特 点
1、设备由铝合金活动框架、电源台、实验仪器组等构成。前面板上丝印制完整的电气控制原理图，实验室台后印制有制冷管路原理图，变频电路全部移动到时实验台下，有机玻璃可左右移动，方便学生测量和观察。制冷管路上设置有手动阀门，和电磁故障阀门，可同时满足2人在同一实验台上完成不同的实验内容方便实训考核，
2、整个变频空调系统真实完整, 与市场上的变频空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能
3.装置直观展示了变频空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个变频空调系统的实时工作状态一目了然；主面板中间印有电气控制系统原理图，并设有相应测试点；屏背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态
4、本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作
5、设有电流型漏电�；ぷ爸�；并有热保护器件，对压缩机进行过热、过载�；�；实训强电连接导线及插座采用手枪插式全封闭结构，使用方便、可靠、防触电。
6、新型制冷剂加装功能：设置在电子功能的功能的加注制冷系统，可心准确地加注空调中的制冷剂
7、真空度仪表仪表，可测量系统内的真空度。
技术参数
1、输入电源：单相三线～220V±10% 50Hz
2、装置容量：＜1.5kVA
3、外形尺寸：1060cm×68cm×162cm
4、制冷剂类型：R32
5、压力�；�：高压3.0MP
设备配置功能
实训装置由控制屏、实训桌、空调室外机组、空调室内机组、测量仪表、模拟故障检测单元、模拟故障箱等组成
1、实训台：铝合金双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。装置背面可观察制冷系统管路的结构，前，用于模拟空调机机电气故障排除和设置。
2、故障设置故障单元，老师可在设置单元 内设置几十个故障。
3、学生故障排除，学生可分析故障，检测出故障的发生单元和位置。
4.空调整机单元1套：包括热泵型分体空调所必需的一些部件，如蒸发器、冷凝器、压缩机、四通阀等，管路中还设有控制阀等实训所必需的部件
5.交流电源控制单元：单相三线220V交流电源供电，交流电压表1只， 测量范围０～250V,用于监测电网电压；交流电流表1只,测量范围０～5A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制
6.制冷系统压力检测单元：提供2只真空压力表，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧的压力
7. 温度检测单元：提供4只温度表，三位半数显，分别测量进风口温度、出风口温度、冷凝器温度和蒸发器温度
8. 模拟故障设置：模拟故障设置多元化，实验台设置有蒸发器脏堵、冷凝器脏堵、电气故障 设置类型有电源电路、温度传感电路、驱动电路、压缩机�；さ缏�、室内风机调速电路等故障点20多个。
嵌入式空调器运行数据系统：
1、数据测试系统可快速测量空调故障发生的电路部分。
2、可鉴听空调机有通信收据。
3、可模拟个机与空调机内机的空调通信收据，从而来控制内机。
4、测量机器的运行状态，读出各传感器的实时温度。
5、可测量各个个空调运行数据。
6、可模拟个机与空调机内机的空调通信收据，从而来控制外机。
实训项目
1、新型制冷剂(R32)技工基本技能实训
2、新型制冷剂(R32)制冷系统专用工具的基本操作
3、新型制冷剂(R32)制冷系统的检漏
4、新型制冷剂(R32)系统的抽真空与充注制冷剂R32
5、真空仪表的使用
6、新型制冷剂的加注，
7、新型制冷剂的空调安装
8、新型制冷制冷剂的定量加装
9、空调电器元件的测量及系统运行
10、空调系统数据使用和根据数据判别故障
11、变频空调电器元件的测量及系统运行
12、变频空调的故障与分析
13、N2线圈：模拟变压器T的副边N2开路，整机不工作
14、桥式整流桥堆：模拟桥式整流桥环+12V无输出，整机不工作
15、7805稳压块输出：模拟7805稳压块坏+5V无输出，整机不工作
16、红外接收管1脚：模拟红外接收管无电源输入，不能�？�
17、X105温度传感器电阻：模拟室内环境温度很高，可制冷不能制热
18、IC1的P13脚：模拟IC1的P13无信号输出
19、电磁四通阀不工作
20、室外风机不转
21、室内风机低速时风机不转
22、室内风机中速时风机不转
23、室内风机高速时风机不转.断，
24、压缩机不工作
