工业电气自动化电工电子技能实训平台,工业自动化电工电子技能实训装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下工业电气自动化电工电子技能实训平台,工业自动化电工电子技能实训装置。这样能对用户选型有非常大的帮助。
工业电气自动化电工电子技能实训平台,工业自动化电工电子技能实训装置需完成的实训项目
1)与、或、非逻辑功能实训
2)定时器功能实训
3)计数器功能实训
4)传送指令功能实训
5)数据移位指令功能实训
6)算术运算指令功能实训
7)电机控制实训
8) 抢答器控制
9)音乐喷泉控制
10)装配流水线控制
11)交通信号灯控制
12）自动供水控制
13）天塔之光控制
14)自动送料装车/四节传送带控制
15)多种液体混合装置控制
16)自动售货机控制
17)自控轧钢机控制
18)邮件分拣机控制
19)四层电梯控制
20）机械手控制
21）自控成型机控制
22）加工中心控制
23）PLC认知实训
24)PLC控制状态转移、分支功能实训
25)PLC控制数据处理指令功能实训
26)PLC控制微分、位操作功能实训
27)PLC控制艺术彩灯造型的PLC
28)PLC控制三相鼠笼式异步电动机点动控制和自锁控制
29)PLC控制三相鼠笼式异步电动机联动正反转控制
30)PLC控制三相鼠笼式异步电动机自动往复控制
31)PLC控制三相鼠笼式异步电动机Y/△转换起动控制
32)PLC控制三相异步电动机串电阻降压起动控制
33)PLC控制三相异步电动机能耗制动控制
34)三相异步电动机直接起动、停车的控制电路连接；
35)接触器联锁的三相交流异步电动机正、反转控制电路的连接；
36)按钮联锁的三相交流异步电动机正、反转控制电路的连接；
37)按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
38)万能转换开关控制三相异步电动机的正反转；
39)三相交流异步电动机Y-△（手动切换）启动控制电路的连接；
40)三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；
41)定子绕组串联电阻启动控制电路的连接；
42)三相交流异步电动机能耗制动控制电路的连接；
43)三相交流异步电动机反接制动控制电路的连接；
44)多台（3台及以下）电动机的顺序控制电路的连接
45)电动机的往返行程控制电路的连接；
46)直流电机的直接启�？刂疲�
47)直流电动机的正反转控制；
48)直流电机的调速实训；
49)普通车床控制电路的连接；
50)电动葫芦控制电路的连接；
51)三相交流异步电动机既能点动,又能连续转动的控制电路连接；
52)两地控制电路的连接；
53)按钮切换的双速电动机调速控制电路的连接；
54)时间继电器切换的双速电动机调速控制电路的连接；
55)离心开关配合的反接制动控制电路的连接；
56)变频器面板功能参数设置和操作实训；
57)变频器对电机点动控制、启停控制；
58)电机转速多段控制；
59)工频、变频切换控制；
60)基于模拟量控制的电机开环调速；
61)基于面板操作的电机开环调速；
62)变频器的�；ず捅ňδ苁笛�；
63)基于PLC的变频器开环调速；
64)PLC一般指令运用的实训；
65)PLC控制电机顺序启动；
66)PLC控制交通灯的的实训；
67)PLC控制三相异步电动机Y-△启动电路；
68)触摸屏的参数设置；
69)触摸屏的编程；
70)触摸屏、PLC、变频器的综合实训；
71)两相混合式步进电机的简单实训；
72)伺服调速器的认识及控制
73)伺服电机的控制实训
工业电气自动化电工电子技能实训平台,工业自动化电工电子技能实训装置技术指标：
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.重 量：约100Kg
5.外形尺寸：1480×700×1300mm
6.漏电保护动作电流：≤30mA；漏电�；ざ魇奔洌骸�0.1s。
工业电气自动化电工电子技能实训平台,工业自动化电工电子技能实训装置概述

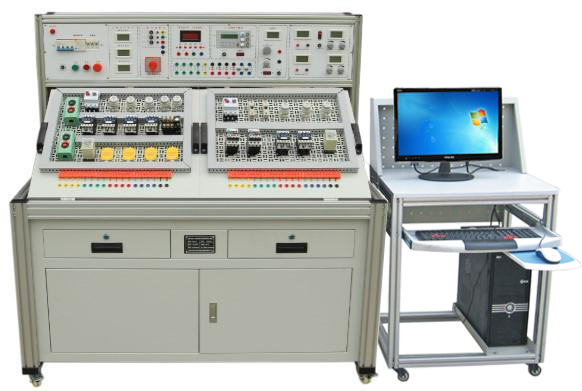

工业电气自动化电工电子技能实训平台主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。
装置的基本配置及功能
一)电源控制箱
主控屏为铁质双层亚光密纹喷塑结构，铝质面板。整个实训室配备一台教师总控制系统，可以分控每一个学生台。
二)主控功能板配备资源
1、主控功能板
(1)智能化实训联控系统
集成WIFI无线实验台电源管理系统，通过7寸彩色中文触控屏的手持无线系统管理器查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能；控制范围>50m；控制能力>96台。
2) 三相四线电源输入，经漏电�；て骱�，经过总开关,由接触器通过起、停按钮进行操作；
3) 设有450V指针式交流电压表三只，指示电源输入的三相电压；
(4) 低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
(5) 双路稳压电源，二路输出电压均为0～30V，由电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10－2，负载稳定度<10－2，纹波电压:<5mV。
2、恒流源：0-200mA连续可调，数字表显示，开路�；�。
3、全功能DDS函数信号源
A.高频率分辨率：0.01Hz B.高频率精确度：±20ppm C.低失真度：<1%D.方波占空比1%~99%精确可调 E.三角波调占空比后可输出两种锯齿波F.可变直流电平控制 G.外部频率测量 H..预设频率存储、调入功能 I. 输出衰减，由两个"衰减"按键选择。
技术指标：
A.主输出波形 正弦波、方波、三角波、锯齿波四种波形B.最大输出幅度 10VppC.输出阻抗 50Ω±10%
D.直流偏置 ±5V（空载）E.占空比范围 1%-99%（方波）F.输出频率范围： 0.01Hz-2MHz
4、外测量功能：
频率范围：1Hz-60MHz 开关（内测/外测）转换。 信号幅度：0.5Vpp-20Vpp 外计数范围：0-4294967296
存储和调入：具有10组参数存储与调出的功能。
5、功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），可储存15组数据，供随时查阅。
实训台
整体采用欧标工业铝型材框架，经过数控机械精加工成型铝型材外表面静电氧化处理，完全贴合设计，外形时尚美观，经久耐用。实训台底部配元件储存柜，储存柜底部采用带刹车的万向轮，移动和固定两相宜。
网孔板挂件：2块每块尺寸700X620mm采用钣金冲压而成，喷塑烤漆，挂放实验屏上。
实训台下方配置双面元件柜和3个储物抽屉。
