PLC变频器触摸屏综合实训台,1200PLC综合实训台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下PLC变频器触摸屏综合实训台,1200PLC综合实训台。这样能对用户选型有非常大的帮助。
PLC变频器触摸屏综合实训台,1200PLC综合实训台

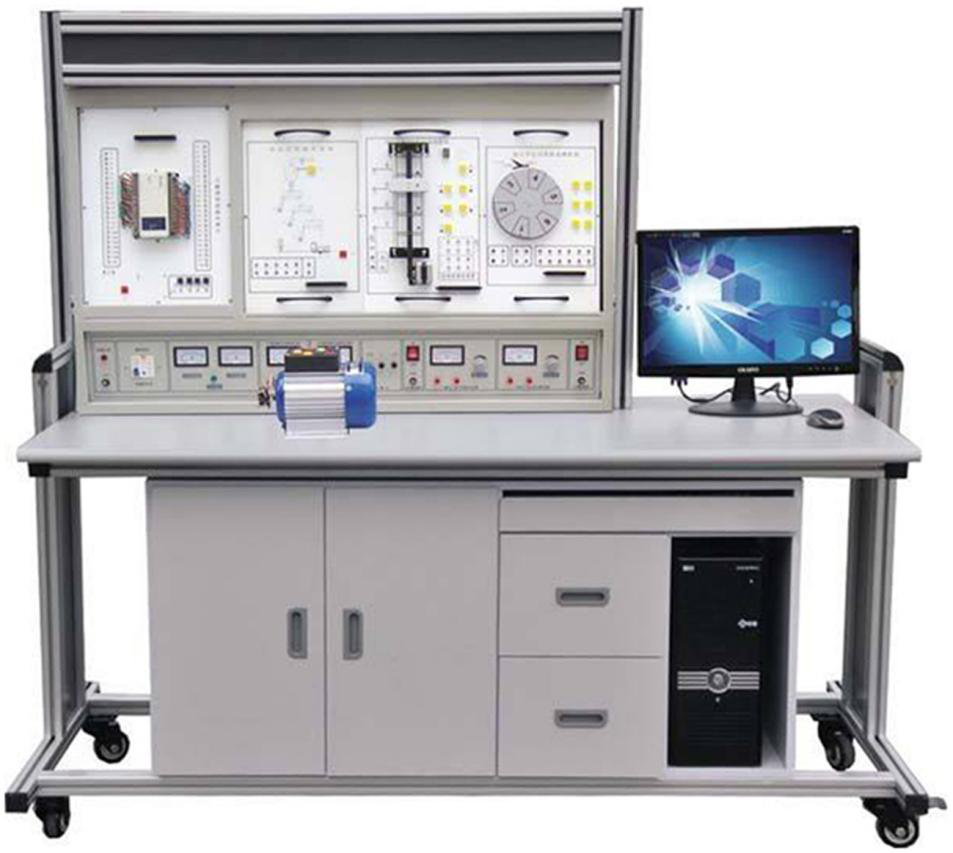

参考图片
一、PLC变频器触摸屏综合实训台,1200PLC综合实训台概述
PLC可编程控制器是以微理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断的发展。根据这一发展形势，各大中专院枝、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修课。PLC实训设备是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各大院枝教学老师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和换作方法，加快学习PLC的编程方法，都具有极大的帮助，是PLC教学的理想工具。从事单片机应用开发教学的科研人员根据各自的实际需要使用该实验系统，可帮助使用者以最短的时间准确有效地完成开发与实验任务。
二、PLC变频器触摸屏综合实训台,1200PLC综合实训台功能特点
1、电源�？椋喝嗨南�380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有保险丝保护，控制屏的供电由漏电�；た睾推敉？乜刂�；提供三相相四线380V、单相220V电源各一组，由启�？乜刂剖涑觯⑸栌斜Ｏ账勘；�。
2、直流电压：24V、+5V输出，0～±10V可调输出；直流电流：4～50mA可调输出；七段数码管单元；
3、实训桌：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；柜体设有带锁抽屉，用于放置工具及资料，电脑桌联体设计。
4、定时器兼报警记录仪指示灯；选择开关和蜂鸣器及继电器单元；电压表量程0～30V、精度0.5级；电流表量程0～30mA、精度0.5级；
三、PLC变频器触摸屏综合实训台,1200PLC综合实训台技术参数
1、输入电源：三相五线制～380V±10%，工频50Hz；
2、环境温度：-5℃～+40℃，相对湿度＜85%（25℃）；
3、装置容量：＜1.5KVA；
4、外形尺寸：1600mm×750mm×1700mm
5、安全�；ぃ壕哂新┑缪埂⒙┑缌鞅；ぷ爸�，安全符合国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
四、配置清单：
|
名 称 |
型 号 |
数量 |
单位 |
|
PLC主机 |
西门子1511C-1PN |
1 |
台 |
|
通讯电缆 |
PC/PPI |
1 |
条 |
|
PLC实训挂箱（面板为整块敷铜板经特殊工艺加工能而成 ，因而连线少，接触可靠，故障率低，美观大方） |
邮件分拣机模块 |
1 |
块 |
|
四层电梯控制模块 |
1 |
块 |
|
|
基础输入/输出实验模块 |
1 |
块 |
|
|
中间继电器实验模块 |
1 |
块 |
|
|
电镀系统 |
1 |
块 |
|
|
自动洗衣机模块 |
1 |
块 |
|
|
七段数码显示模块 |
1 |
块 |
|
|
加工中心刀具库模块 |
1 |
块 |
|
|
五相步进电动机控制模块 |
1 |
块 |
|
|
自动冲压系统 |
1 |
块 |
|
|
仓库运料小车系统 |
1 |
块 |
|
|
实物步进电机控制模块 |
1 |
块 |
|
|
温度控制模块 |
1 |
块 |
|
|
直流电机控制模块 |
1 |
块 |
|
|
自控成型机模块 |
1 |
块 |
|
|
机械手控制模块 |
1 |
块 |
|
|
触摸屏 |
MCGS/7062Ti |
1 |
块 |
|
变频器 |
变频器实验挂箱（MM420） |
1 |
块 |
|
网孔板及元件 |
电气控制系统中各元器件的布局规划、安装、调试技能，接近工业现场。器件配有：交流接触器3只、时 间继电器1只、按钮3只、热继电器2只、断路器1只、接线排20孔。 |
1 |
套 |
|
电机导轨 |
220V/ 180W三相电机含编码器 |
1 |
台 |
|
380V/180W三相电机 |
1 |
台 |
|
|
软件 |
仿真教学软件 |
1 |
套 |
|
工控组态软件 |
|||
|
演示板原程序及编程软件 |
|||
|
学生桌 |
学生桌及实验屏 |
1 |
套 |
|
说明书 |
PLC实验指导上册 |
1 |
册 |
|
PLC实验指导下册 |
1 |
册 |
|
|
连接线 |
红色100CM Φ2 |
40 |
条 |
|
黑色100CM Φ2 |
2 |
条 |
|
|
叠插式安全护套线 |
20 |
条 |
五、实验项目
（一）PLC部分实验
1）与、或、非逻辑功能测试
2）跳转、分支功能训练
3）数据处理功能训练
4）LED数码官显示PLC自动控制
5）温度自动控制
6）电机的自动控制
7）自动洗衣机控制系统模拟训练
8）四层电梯的PLC自动控制
9）定时器、计数器功能测试
10）移位寄存器测试
11）微分、位操作测试
12）步进电机的PLC控制
13）自动成型训练
14）邮件自动分拣
15）电镀过程控制
16）三相鼠笼式异步电动机点动控制和自锁控制(实物)
17）三相鼠笼式异步电动机联动正反转控制(实物)
18）三相鼠笼式异步电动机带延时正反转控制(实物)
19）三相鼠笼式异步电动机Y/△转换起动控制(实物)
20）MSGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
21）针对实验项目的具体要求，学生自行编辑组态棒图进行实验。
（二）PLC、变频调速综合部分：
1、变频器功能参数设置与操作
2、变频器报警与保护功能
3、外部端子点动控制
4、变频器控制电机正反转
5、多段速度选择变频调速
6、变频器无级调速
7、瞬时停电启动控制
8、PID变频调速控制
9、PLC控制变频器外部端子的电机正反转
10、PLC控制变频器外部端子的电机运行时间控制
11、基于PLC数字量控制方式的多段调速
12、基于PLC数字量控制变频开环调速
13、基于PLC通信方式的的变频器开环调速
14、变频器恒压供水系统的模拟
想了解更多的产品信息=>教学设备
我公司本着为专业教学建设服务的原则,经过多年研究，听取了各校的老师的意见，结合多家的所长研究出这一款能满足全国各地高职院校的需求的，可以很好的和书本知识相对应，让学生享受理论和实物的结合，提高学生们的学习效率和质量，从而减轻教师们的教学负担，并且为社会提供高质量的技术人才的设备。
