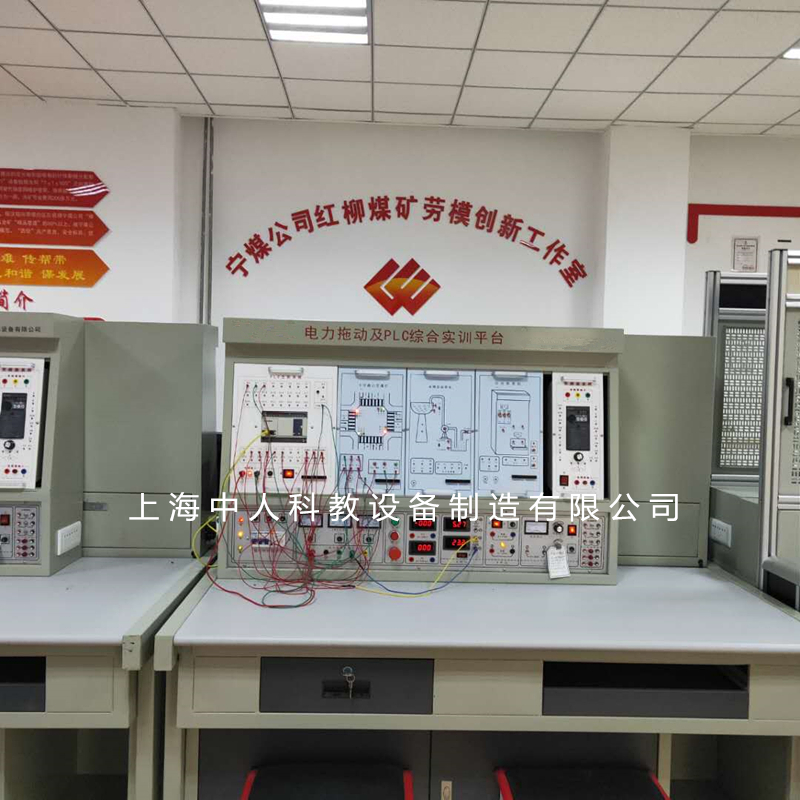

参考图片
一、概述
本装置集变频控制、PLC 编程逻辑控制器、变频器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物与于一体，综合性强、功能齐全。
PLC 部分可直观地进行基本指令训练，多个应用广泛的 PLC 实际应用模拟和实物控制训练，同时也为了高层次的设计开发实验实训提供良好的条件：为了结合教学要求，设计过程参考国内多种教材，从中精选最具典型性的实训项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制项目训练。变频器选用应用广泛的三菱 FR-D720 变频器，带有 R485 通信接口，可完成变频调速技术课程的相关教学实训。
二、特点
1．装置采用组件多结构 更换实验�？楸憬�，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。
2．双口接线法 PLC 主机与实验挂箱之间的连接即可采用自锁采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解 PLC 的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。
3．PLC 实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
4．采用三菱 FX 系列可编程控制器，功能强大，性能优越，采用�？榛杓疲楹狭榛�。
▲5．组态棒图教学 采用 MCGS 工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
三、装置构成
（一）PLC 部分
1．PLC 可编程控制器实训台：提供三相电源，直流稳压电源及安全�；ぷ爸�
2．PLC 实训模块
3．PLC 可编程控制器操作桌
4．编程应用软件
5．工控组态软件一套：打开软件编程环境，任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图，并进行实训动态跟踪教学。
6．PLC 可编程控制器（接口都已引到面板）及转接通迅电缆。
（二）频率调速部分：配备三菱 FR-D720 变频器及相关接口附件。
（三）电机导轨及光电编码器一套
（四）三相异步电动机 180W 1 台
（五）步进直销小车实训系统 1台
（六）直流电机实训系统1套
四、技术性能
1、输入电源：三相四线电源，输入时指示灯亮。
2、电源输出：有漏电型�；て鳌⒐�、短路�；ぷ爸�。
A．三相四线 380V 输出，由三只电压表指示输出电压
B．～220V 通过安全插座输出
C．+24V/2A 直流稳压输出（数显）
D．+5V/1A 直流稳压输出（数显）
3、PLC 可编程控制器：
品牌、型号：三菱 FX1N40–40mR（输入 24 点，输出 16 点）。
4、重量：100Kg
5、外形尺寸：168×75×150 cm3
五、基本实验项目
（一）PLC 及电拖部分
1）与、或、非逻辑功能测试
2）跳转、分支功能训练
3）数据处理功能训练
4）定时器、计数器功能测试
5）移位寄存器测试
6）微分、位操作测试
7）自动售货机
8）轧钢机自动控制
9）交通灯自动控制
10）自动上料装车控制
11）水塔供水控制
12）多种液体混合
13）自控成型机
14）电力拖动实训
接触器点动与连续转动电路连接
按钮联锁的正、反转控制电路连接
接触器联锁电动机正、反转电路连接
接触器和按钮双重联锁、反转控制
电动机定子绕组串联电阻启动控制电路
按钮切换的 Y/△启动按钮控制电路的连接
时间继电器切换的 Y/△启动控制电路连接
电动机半波整流能耗制动控制电路连接
电动机全波整流能耗制动控制电路连接
电动机反接制动控制电路连接
电动机往返行程控制电路连接实训
电动机顺序启动控制电路连接实训
电动机定时转动运转控制电路连接实训
按钮切换的双速电动机控制电路的连接
时间继电器切换的双速电动机控制电路连接实训
15）MSGS 组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
16）针对实验项目的具体要求，学生自行编辑组态棒图进行实验。
（二）PLC、变频调速综合部分：
1、变频器功能参数设置与操作
2、变频器报警与�；すδ�
3、外部端子点动控制
4、变频器控制电机正反转
5、多段速度选择变频调速
6、变频器无级调速
7、基于外部模拟量（电压/电流）控制方式的变频调速
8、瞬时停电启动控制
9、PID 变频调速控制
10、PLC 控制变频器外部端子的电机正反转
11、PLC 控制变频器外部端子的电机运行时间控制
12、基于 PLC 数字量控制方式的多段调速
13、基于 PLC 数字量控制变频开环调速
14、基于 PLC 通信方式的的变频器开环调速
15、变频器恒压供水系统的模拟
