高低压供配电实训考核装置,高低压供配电技术实训设备

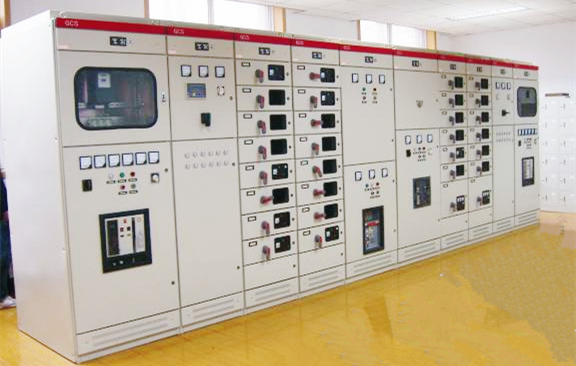

参考图片
一、高低压供配电实训考核装置工作条件
1．输入电源电压：三相五线制（380V±10%，50Hz）
2．外形尺寸:高压开关柜800×900×2200㎜
低压开关柜600x800x2200mm
3．工作环境:温度-10℃— +40℃，相对湿度<85%（250C），海拔<4000m
4．容量：<50KVA
5．占地面积：<12×7㎡
二、高低压供配电实训考核装置技术要求
（一）结构模式
该实验装置为柜体的结构模式，由室外部分、高压室部分、变压器室部分、低压室等几个部分构成的整个实习操作系统。
1．此装置可以模拟变、配电所的一次线路和二次设备及相关监视仪表等真实设备进行供、配现场的真实操作；
2．可进行高压器件检修、电气倒闸操作；
3．适用于变配电操作人员的上岗培训及电工操作证的考核作业。
（二）总体功能与组成
1．该设备主要包括：
（1）模拟高压进线柜1个；
（2）模拟高压计量柜1个；
（3）模拟高压出线柜1个；
（4）模拟电力变压器1个；
（5）模拟低压配电总柜1个；
（6）模拟低压侧电容补偿柜1个；
（7）模拟低压配电分柜1个；
（8）负载柜1个
2．系统整体技术水平贴近当前变电站综合自动化管理水平。供配电系统应配备微机综合�；ひ堑戎悄芗嗫刈爸�，并具备联网能力（现场总线或工业以太网）。
3．能够真实地再现实际操作过程与作业现场。要能够仿真和模拟真实的中、小型变配电站（所）的实际设备，使学生的操作十分贴近于实际情况，提高学生对真实设备、器材、元件的认知程度，能更好的为电工专业人员的上岗和在岗培训提供zui真实的训练平台和考核平台。
三、高低压供配电实训考核装置可靠性与安全性
1．高压室部分为上隔离、下隔离。中配真空断路器的方案。具有优良的五防机械闭锁，与现代变电室现场完全*；
2．隔离开关要装有刀闸机械闭锁装置，防止误操作；
3．模拟电力变压器要采用绝缘塑料外壳材质，高度仿真油浸式电力变压器外形，并且设有无载调压分接开关；要求有透明绝缘防护材料�；ぃ坏糜写缏懵恫糠�；
4．该装置采用AC380V供电，要设有断路器和电流型漏电�；ぷ爸�，整个系统内不得有超过AC380V的配电部份，绝缘等级及接地要求符合国家有关规范要求；有效地保证学生和教师在实验的操作过程中的人身安全和设备安全；
5．该装置所选用的器件、器材、辅料等必须选购通过ISO9000认证的产品，必须符合国家电工委员会制定的安全标准和质量标准。
6．实验装置的各部分均应采用整体结构，搬运和安装方便，组件在选型的过程中要都留有安全余量，防止产生系统故障。
四、高低压供配电实训考核装置实验项目
学生通过操作训练，可以理解和掌握供配电系统操作规程，理解供配电系统的组成、结构、基本工作原理。
（一）主要实验有
1．高压断路器、电流互感器、电压互感器等高压器件的认知实验；
2．高压断路器的退出运行检修实验；
3．全站送电倒闸操作实验；
4．全站停电倒闸操作实验；
5．全站由检修转为运行倒闸操作实验；
6．全站由运行转为检修倒闸操作实验；
7．电压表、电流表、电能表的识读操作；
五、高低压供配电实训考核装置配置要求：
|
序号 |
设备名称 |
数量 （套） |
用途 |
功能要求 |
主要性能及技术指标 |
|
1 |
高压模拟开关柜 |
1 |
高压进线柜 |
1、带有上、下高压隔离开关 2、带有真空断路器 3、可以进行各相电压转换操作 4、有三相电流、电压指示仪表 5、断路器板前操作 6、设备带有前后有隔离�；じ职� 7、前后开有观察窗 8、进线方式：电缆下进线 9、高压电压互感器（模拟） 10、高压电流互感器 11、综合�；ぷ爸� |
1、 电流互感器： 2、 电压互感器： 3、 真空断路器： 4、 高压隔离开关： 5：综合�；ぷ爸� 6、电压表（指针式）：6L2-V 7、电流表（指针式）：6L2-A |
|
2 |
高压模拟计量柜 |
1 |
高压计量柜 |
1、可以进行各相电压转换操作 2、有三相电流、电压指示仪表 2、设备带有前后有隔离�；じ职� 4、前后开有观察窗 5、高压电压互感器（模拟） 6、高压电流互感器 7、有功功率测量 8、有功电能测量 |
1、电流互感器： 2、电压互感器： 3、三相四线有功电度表：DTS196 1、 有功功率显示：6L2-KW 5、电压表（指针式）：6L2-V 6、电流表（指针式）：6L2-A |
|
3 |
高压模拟出线柜 |
1 |
高压出线柜 |
1、带有上、下高压隔离开关 2、带有真空断路器 3、可以进行各相电压转换操作 4、有三相电流、电压指示仪表 5、断路器板前操作 6、设备带有前后有隔离�；じ职� 7、前后开有观察窗 8、高压电压互感器（模拟） 9、高压电流互感器 10、综合�；ぷ爸� |
1、 电流互感器： 2、 电压互感器： 3、 真空断路器： 4、 高压隔离开关： 5：综合�；ぷ爸� 6、电压表（指针式）：6L2-V 7、电流表（指针式）：6L2-A |
|
4 |
模拟电力变压器 |
1 |
带防护罩 |
50KVA 0.4/0.4 |
|
|
5 |
进线柜 |
1 |
低压 总电源 控制 |
1、带隔离开关 2、主断路器可以手动操作也可以电动操作 3、带有进线电压指示仪表 4、可以进行各相电压转换操作 5、有三相电流指示仪表 6、断路器板前操作 7、设备带有前后有隔离�；じ职� 8、前后开有观察窗 9、进线方式：上下均可进出线 |
1、断路器：DW15-630/162-IA 2、电压表：6L2-V 450V 3、电流表：6L2-A 4、互感器：BH-0.66 5、电压转换开关：LW5-16YH3/3 6、空气开关（带漏电�；ぃ�DZ20LE |
|
6 |
补偿柜 |
1 |
低压 功率因数补偿 |
1、 手动控制功能 2、 自动控制功能 3、 补偿电容自动放电功能 4、 补偿电容自恢复功能 5、 前后带有观察窗 6、 电容�；げ捎枚下菲鞅；� 7、 功率因数显示 8、 前后开有观察窗 |
1、 补偿电容器：BSMJ0.4 2、 接触器：CJ19 3、 小型断路器：DZ47 4、 功率因数表：6L2-C0$ 5、 自动补偿控制器：JKL5CF |
|
7 |
出线柜1 （动力及照明柜 ） |
1 |
低压 动力及照明控制 |
1、 抽屉式，带有机械连锁机构， 2、 带有隔室 3、 每个控制单元带有断电�；ず偷缪怪甘� 4、 每个柜体6支路（动力3个支路，照明三个支路），每支路控制电流16A |
1、 塑壳开关：AAM1 2、 接触器：CJX4 3、 电压表：99T1 |
|
8 |
负载柜 |
1 |
动力、照明负荷 |
1、 半开放式结构 2、 负载小车带单元控制 可移动，车轮带自锁装置 |
1、 感性负载10个单元，每个单元轴功率1KW 阻性负载10个单元，每个单元功率1KW |
|
9 |
安全防护材料与工具 |
1 |
|
1、安全防护用品 2、安全防护用品 3、安全防护用品（正常的倒合闸、设备巡视、记录防护） 4~9、电气设备维护工具 安全防护用品应采用可在10KV环境下使用的合格产品。 |
11、绝缘手套2副 2、绝缘靴2副 3、绝缘地毯20㎡ 4、套筒扳手1套（17件套） 5、梅花扳手1套（8件套） 6、呆头扳手1套（8件套） 7、接地线（5M） 8、兆欧表(1000V)、万用表(MY60)、钳形表(5~200A) 9、电工常用工具 |
