一、系统结构

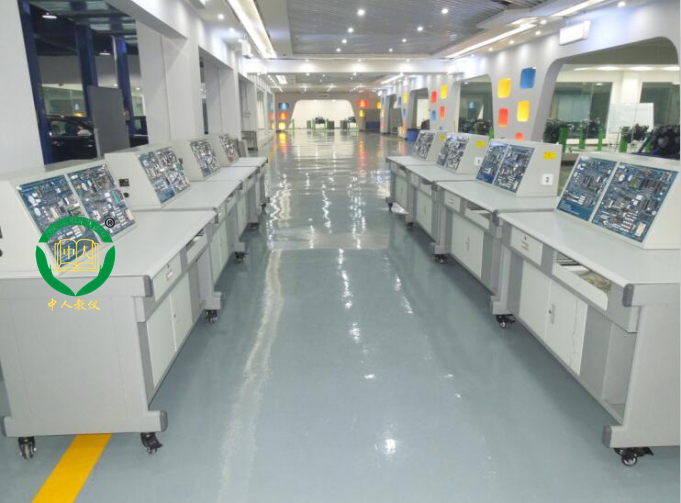

实验开发系统集实验桌、综合实验平台等于一体，综合实验平台采用集成一体化设计，也可以通过总线插座扩展一些新的实验。
二、系统性能
是国内首款将工业组态软件应用于单片机控制系统中，直观形象地展示实际自动控制工业场景。平台主要用于单片机基础应用技术和综合应用技术，包含有单片机原理、各类控制技术、各种数据通信技术、系统设计技术。向用户提供众多外围器件和设备接口，可使用户快速掌握单片机原理及其实用接口技术，充分了解和掌握当今单片机领域流行的各种外设器件应用。同时学习工业组态软件的编程和控制技术（总线控制和位控制），把学生培养成为优秀的应用型人才，以适应不断创新的社会需求。
三、主要技术指标
1、实验桌：
2、电源
电源输入：二相三线，交流220V±10%，50HZ
电源输出：二相三线交流220V±10%/50HZ 输出，用于电脑和测量仪器的供电。
3、装置容量：≦1KVA
4、外型尺寸：参考值1500×700×1300
5、工作环境：温度-10°C ～ +40°C,相对湿度85%（25C）
6、安全保护：接地保护，漏电保护（动作电流＜30mA），过载�；�
7、实验桌体：实验桌为铁和铝合金台架结构，绝缘面板，桌面为防火、防水、耐 磨高密度板，结构坚固，造型美观大方。台体下部设有电脑主机柜、键盘架，另设有一个储物柜，用于放置配件、工具及资料等。
四、详细硬件技术参数
1、 实验屏
1）单色流水灯�？椋�8 个高亮绿色贴片 0805封装 LED 灯
2） 双色流水灯�？椋�6 个高亮直插 LED灯，红黄绿三种颜色
3） 双色LED灯�？椋汉炻趟辈錖ED 灯
4） 8 位数码管�？椋�2 个四位一体共阳极数码管，2个74HC595 驱动芯片。
5） 1 位数码管模块：1 个 8 段数码管，共阳极，0.56 英寸
6） 红绿双色点阵�？椋�3 个74HC595 驱动芯片，一个红绿双色点阵显示屏。
7） LCD1602 液晶屏�？椋罕曜� LCD1602 液晶屏接口，1 个带背光的 LCD1602 液晶屏。
8）8 个独立按键：8 个贴片独立按键，带上拉电阻
9）4X4 矩阵键盘：4 行 4 列矩阵键盘，共 16 个贴片按键，带上拉电阻。
10）五向摇杆：一个五向摇杆，具有上、下、左、右、中五个方向。
11）蜂鸣器�？椋何拊捶涿�
12）DS1302 时钟�？椋篋S1302 芯片，SOP8 封装，�？榇蟊车绯刈�。
2、 传感器�？�
1）两路DS18B20 模块：两路 DS18B20 温度传感器接口
2） 光敏传感器�？椋杭� LM393 比较器，基准电压可调电阻、模拟量输出接口、数字量输出接口、模拟量指示LED灯，支持光敏二极管、光敏电阻等光电开关器件。
3）火焰传感器�？椋杭� LM393 比较器，基准电压可调电阻、模拟量输出接口、数字量输出接口、模拟量指示LED 灯，支持火焰传感器。
4）霍尔传感器�？椋杭� LM393 比较器，基准电压可调电阻、模拟量输出接口、数字量输出接口、模拟量指示LED 灯，支持霍尔传感器。
3、电器控制模块
1）路直流电机接口：ULN2003 驱动芯片，贴片SOP16 封装。一路可调速直流电机接口； 一路可调速、可调向双功能电机接口
2）2路步进电机接口：2 个ULN2003驱动芯片，贴片SOP16 封装。两个标准5线4相步进电机接口
3）2路继电器：ULN2003 驱动芯片，SOP16 封装。两个5V 继电器，两个3P 接线端子。
4、 数据传输、存储�？�
1）2路串口：SP3232 芯片，SOP16 封装，+3.0v-+5V 工作电压，公头串口座一个，母头串口座一个，状态指示灯4 个。
2）AT24C02 存储模块：AT24C02 芯片，SOP8 封装
3）模拟量输入�？椋�0V-5V 输入可调，0R-10K 电阻值可调。
4）串转并�？椋�74HC164 芯片，SOP14 封装
5）并转串�？椋�74HC165 芯片,SOP16 封装
6）SD 卡�？椋罕曜糞D卡卡槽，SPI 控制，4-bit 传输模式
7）MAX485 �？椋篗AX485 芯片，1 组 2P 接线端子输出，1 组插针输出。
8）红外发射模块：红外发射二极管
9）红外接收�？椋篐X838 红外一体化接收头
10）PCF8591 AD/DA �？椋篜CF8591 芯片，SOP16W封装，4路模拟量输入，1 路模拟量输出，IIC通信。
11）锁存器�？椋�74HC573 锁存芯片，兼容标准CMOS
12）三八译码器：74LS138 芯片，TTL 电平
13）核心板扩展接口：接口插座29P 两排，IO 扩展插针 28P 两排
5、电源�？�
1）3V3 电源电路：LM1117-3V3 稳压芯片
2）1V8 电源模块：LM1117-1V8 稳压芯片
3） 电源引出：GND/5V/3V3/1V8 电源各一组，每组 6 路引出
4）模块名称：USB 接口，mini USB,A 型母头，D+ ，D-
5）自恢复保险丝：断开电流300ma
五、可以实现的实验项目
1、实验箱底板功能
1) 可以实现跑马灯、流水灯实验
2) 可以实现彩色流水灯、交通灯实验
3) 可以实现红、绿两种颜色显示。
4) 可以实现电子钟显示、数码管多位显示、74HC595 驱动等实验。
5) 可以实现1 位数码管显示实验
6) 可以做双色点阵屏显示实验，滚动、静态显示字符、汉字符号等。
7) 可以实现LCD1602 液晶屏显示实验，可以显示字符、数字等。
8) 可以实现 LCD12864 液晶屏显示实验，可以显示汉字、字符、数字
9) 可以实现OLED 显示实验，可以显示 4 行汉字，可以显示图片。
10) 可以实现TFT 彩屏图像、文字显示�？梢宰鋈嘶换ソ缑�。
11) 可以实现按键控制、外部中断等实验。
12) 可以实现矩阵键盘实验，可用作控制、教学实验等
13) 可以用作游戏控制杆、实现独立按键等功能。
14) 可以实现音乐播放、报警提示等
15) 可以实现电子表、万年历实验。
2、传感器模块功能
1) 可以实现温度测量。
2) 可以实现光电开关实验。
3) 可以实现火灾报警、火焰检测等实验。
4) 可以实现测速、电磁检测等实验。
3、电器控制�？楣δ�
1) 可以实现直流电机调速、调向的驱动实验。
2) 可以实现步进电机调速、调向、调角度的驱动实验。
3) 可以实现继电器控制实验。
4、数据传输、存储模块功能
1) 可以实现串口通信，TTL 转 RS-232 实验。
2) 可以实现外部存储、IIC 总线学习
3) 可以作为AD 转换等实验的模拟量输入。
4) 可以实现串行转并行实验，可以扩展IO。
5) 可以实现并行数据转串行的实验
6) 可以实现 SD 卡的读写、文件系统的学习实验。
7) 配合多组 485 �？椋梢越� 485 通讯实验
8) 可以发射不同载波频率的红外信号。
9) 可以实现红外接收解码实验。
10) 可以实现AD/DA 两种转换。
11) 可以实现8 位数据锁存实验，可以做 CPU 与外围�？榈那�、缓冲�？�
12) 可以 IO 扩展，学习译码实验。
13) 扩展多种配套核心板、DIY 核心板
5、电源模块功能
1) 可以输出+3.3V 电压
2) 可以输出+1.8V 电压
3) 可以作为外接�？榈牡缭匆鼋�
4) 底板供电电源、USB 通信接口。
5) 可以实现红外接收解码实验。
