上海中人专业提供ZRGCMN-QMD桥门吊操作模拟机,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRGCMN-QMD桥门吊操作模拟机，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRGCMN-QMD桥门吊操作模拟机，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRGCMN-QMD桥门吊操作模拟机

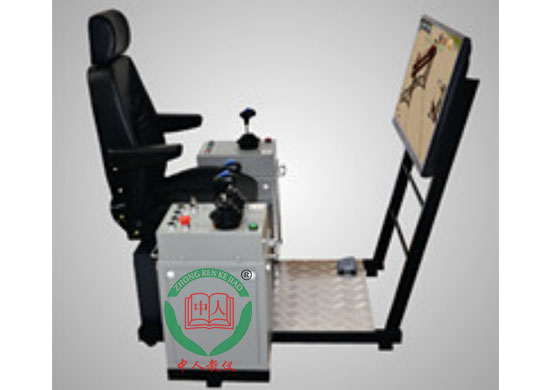

参考图片
概 述
桥门吊操作模拟机可模拟真实桥门式起重机工作中的一系列操作和应用。通过本设备培训学员可以节约设备成本，提升教学质量，加快培训速度，保证人员安全。在显著提高培训中心效益的同时能提高学员学习效率，达到学校和学员双赢的效果。
桥门吊操作模拟机由硬件及软件系统构成。配套硬件包括：教学设备机体，操作控制系统，�？仄�，显示系统及计算机主机设备等。软件内容：视频教学、理论练习、场景练习（分门式起重机、桥式起重机、）、操作考核（分门式起重机、桥式起重机、）、理论考核。驾驶室视角切换吊物能完全看到被吊物体，完全满足国家考核大纲要求。
软件系统
1、门吊系统：
门式起重机仿真操作的训练教程包括以下九项内容：
一、吊物定点停放：将绿色提示框内箱子依次放到红色提示框位置，最后放到白色提示框。
二、击落木块：吊钩击落顶点杆木块。
三、绕障碍：依次穿过绿色提示盒位置。
四、吊物过框架及定点停放：将圆钢穿过穿过绿色位置，放到白色提示框位置。
五、吊物避让：吊起绿色箱子走完绕杆避让。
六、货物装载：吊起箱子，将放到平板车上。
七、起吊重物：吊钩吊起厂水泥板放到将放到平板车上白色位置。
八、吊物曲线运行定点停放：1将圆钢由A处吊离地面。2沿线路水平运行。3到B处下降一次放入B圆内。4将水桶由B处吊起先后放入C圆A圆内为止。
九、综合场地考核：沿绿色箭头走向。
门式起重机仿真操作的考核任务包括以下九项内容：
一、吊物定点停放：将绿色提示框内箱子依次放到红色提示框位置，最后放到白色提示框。吊钩或货物碰到其他物体扣10分。
二、击落木块：吊钩击落顶点杆木块。触碰定点杆扣10分。
三、绕障碍：依次穿过绿色提示盒位置。吊钩触碰定点杆扣10分，吊钩高出杆扣10分。
四、吊物过框架及定点停放：将圆钢穿过穿过绿色位置，放到白色提示框位置。碰到扣10分。
五、吊物避让：吊起绿色箱子走完绕杆避让。碰定点杆扣10分，货物碰到其他物体扣10分。
六、货物装载：吊起箱子，将放到平板车上。吊钩或货物碰到其他物体扣10分。
七、起吊重物：吊钩吊起厂水泥板放到将放到平板车上白色位置。碰到其他物体扣10分。
八、吊物曲线运行定点停放：1将圆钢由A处吊离地面。2沿线路水平运行。3到B处下降一次放入B圆内。4将水桶由B处吊起先后放入C圆A圆内为止。若碰到其他物体扣10分。
实现人机交互功能（方向盘、操纵杆、油门控制、档位调节等与驾驶者的操作实时响应并一致），从而具备更高的模拟度。
2、桥吊系统：
桥式起重机仿真操作的训练教程包括以下九项内容：
一、吊物定点停放：将绿色提示框内箱子依次放到红色提示框位置，最后放到白色提示框。
二、击落木块：吊钩击落顶点杆木块。
三、绕障碍：依次穿过绿色提示盒位置。
四、吊物过框架及定点停放：将圆钢穿过穿过绿色位置，放到白色提示框位置。
五、吊物避让：吊起绿色箱子走完绕杆避让。
六、货物装载：吊起箱子，将放到平板车上。
七、起吊重物：吊钩吊起厂水泥板放到将放到平板车上白色位置。
八、吊物曲线运行定点停放：1将圆钢由A处吊离地面。2沿线路水平运行。3到B处下降一次放入B圆内。4将水桶由B处吊起先后放入C圆A圆内为止。
九、综合场地考核：沿绿色箭头走向。
桥式起重机仿真操作的考核任务包括以下九项内容：
一、吊物定点停放：将绿色提示框内箱子依次放到红色提示框位置，最后放到白色提示框。吊钩或货物碰到其他物体扣10分。
二、击落木块：吊钩击落顶点杆木块。触碰定点杆扣10分。
三、绕障碍：依次穿过绿色提示盒位置。吊钩触碰定点杆扣10分，吊钩高出杆扣10分。
四、吊物过框架及定点停放：将圆钢穿过穿过绿色位置，放到白色提示框位置。碰到扣10分。
五、吊物避让：吊起绿色箱子走完绕杆避让。碰定点杆扣10分，货物碰到其他物体扣10分。
六、货物装载：吊起箱子，将放到平板车上。吊钩或货物碰到其他物体扣10分。
七、起吊重物：吊钩吊起厂水泥板放到将放到平板车上白色位置。碰到其他物体扣10分。
八、吊物曲线运行定点停放：1将圆钢由A处吊离地面。2沿线路水平运行。3到B处下降一次放入B圆内。4将水桶由B处吊起先后放入C圆A圆内为止。若碰到其他物体扣10分。
实现人机交互功能（方向盘、操纵杆、油门控制、档位调节等与驾驶者的操作实时响应并一致），从而具备更高的模拟度。
桥门吊全部场景练习带指北针、计时器、得分牌、和主副吊钩高度计显示功能。
主要硬件参数;
计算机主机（PC）:国内品牌商用机，3年质保免费上门，英特尔双核3260U，4GB DDR3，500G硬盘,1G独显（提供VGA、DVI、HDMI三接口），多功能小键盘。贴心定制：系统主界面可嵌入客户LOGO和名称，客户可自行添加视频资料库和试题库�？啥ㄖ粕矸葜ば畔⒍量ㄆ�、学员考核打分、成绩打印功能。
显示系统:32寸国际品牌高清LED液晶显示器。
高集成数据电路板:自主研发，高集成数据电路板
座椅:工程机械专用型（承载重量＞100KG）
设备电压及功率:220V国家标准电压 单台功率≤300W
技术参数：
工作环境：
最大功率：300W
电源：220V ±22V,50Hz ±1Hz
温度：-10℃ - +40℃
湿度：<85%（25℃）
尺寸：净尺寸（长*宽*高）：1300mm*800mm*1330mm
净重：160Kg
