工业自动化网络通讯平台,西门子1500工业自动化网络通讯实验装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下工业自动化网络通讯平台,西门子1500工业自动化网络通讯实验装置。这样能对用户选型有非常大的帮助。

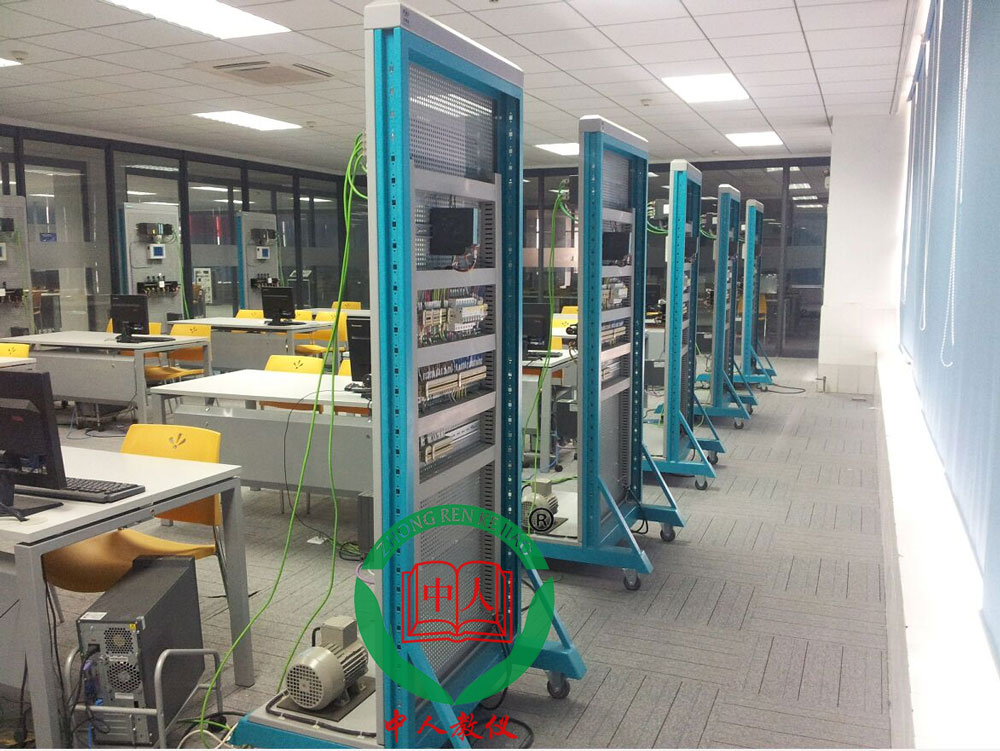

参考图片
一、工业自动化网络通讯平台,工业自动化网络通讯实验装置概述
设备采用网孔板机构，系统硬件�？榇蟛糠职沧霸谕装迳�，安装便捷，可培养学生安装、接线的操作能力，提高学生实际动手能力，同时用户可根据实际的需要增减相应的�？�，实现二次设计和开发。
二、工业自动化网络通讯平台,工业自动化网络通讯实验装置技术性能
1.输入电源：单相 ～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.0kVA
4.外形尺寸：900mm×600mm×1800mm
三、 工业自动化网络通讯平台,工业自动化网络通讯实验装置控制板
控制板整体是由钢材框架、网控板、组建面板、电气保护搭建而成。
组件面板采用铝质喷塑、不易发生变形和磨损，面板上标有名称，指示明确，操作、维护方便；
钢材框架与网控板均采用双层亚光密纹喷塑结构，网孔板上可以根据任务要求调整上面安装的设备，自动化设备包括PLC、人机界面、变频器、工业交换机、开关电源等目前工业控制系统上最常用的设备，完成电气控制线路的连接。
电气�；ぐ幌鹿δ埽�
1)短路�；ぃ�
自动重合闸漏电�；て髟诘缌鞔笥诙疃ǖ缌鞯�3倍时，自动重合闸漏电�；て髟�0.1秒内断开， 比一般的空气开关或保险丝快10倍以上保证设备的安全性。
2)漏电保护：
线路发生15～30mA的漏电时，自动重合闸漏电�；て髟�0.1秒内断开。（漏电不动作电流：15mA，漏电动作电流：30mA。）
3)过流/载�；ぃ�
电流大于额定电流1.15倍时，自动重合闸漏电�；て鹘�3S内断开；如果持续时间超过3秒，或期间大于3倍额定电流，自动重合闸漏电�；て骷炊峡凳┍；�。
4)过压保护：
供电电压高于280V±5V时，自动重合闸漏电保护开关断。电压降回正常后，自动重合闸漏电�；て髯远险⑼ǖ�。
5)欠压保护：
供电电压低于150V±5V时，自动重合闸漏电�；て鞫峡�。电压回升正常后自动重合闸漏电�；て髯远险�，通电运行状态正常。
6)合闸前检测：
自动重合闸漏电保护器在合闸前对线路电压进行检测，当供电电压异常过压、过压情况时，将封锁合闸并报警；故障未经排除，则无法合闸通电。当故障排除时，开关将自动合闸通电。
7)自动重合闸特性：（可调试）
线路发生瞬间漏电或瞬间冲击(如雷电、插座跳火等)而可能有危险时，自动重合闸漏电保护器立即断开；故障过后，线路如是安全，自动重合闸漏电保护器会自动重新合闸通电。合闸次数为无限次
8)手动通断性能：
(1)手动按下试验按键漏电时，零线与火线相应断开，无输出。60秒后自动合闸，自动重合闸�；て鞴ぷ髯刺�。
(2)手动关闭电源开关后，两路继电器同时断开，无输出。通断动作时间少于0.1秒。重新起动开关电源，两路同时输出。
五、实训项目
1)S7-1500基本应用实训
2)S7-1500 PLC数字量控制应用
3)S7-1500模拟量输入/输出的控制
4)变频器功能参数设置与实操实训
5)变频器无级调速实训
6)ET200的基本逻辑编程
7)ET200模拟量控制
8)变频器外部端子点动控制实训
9)变频器多段速调速实训
10)基于PLC模拟量方式的变频器调速控制
11)基于PLC通信方式的多段速选择变频器调速
12)基于PLC通信方式的变频器开环调速
13)基于PLC通信方式的变频器开环调速
14)触摸屏操作面板系统介绍
15)触摸屏通信与变量设置实训
16)触摸屏过程控制画面设计实训
17)PLC、触摸屏、变频器综合用的实训
