上海中人专业提供ZRGZH-1500工业自动化网络通信平台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRGZH-1500工业自动化网络通信平台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRGZH-1500工业自动化网络通信平台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRGZH-1500工业自动化网络通信平台

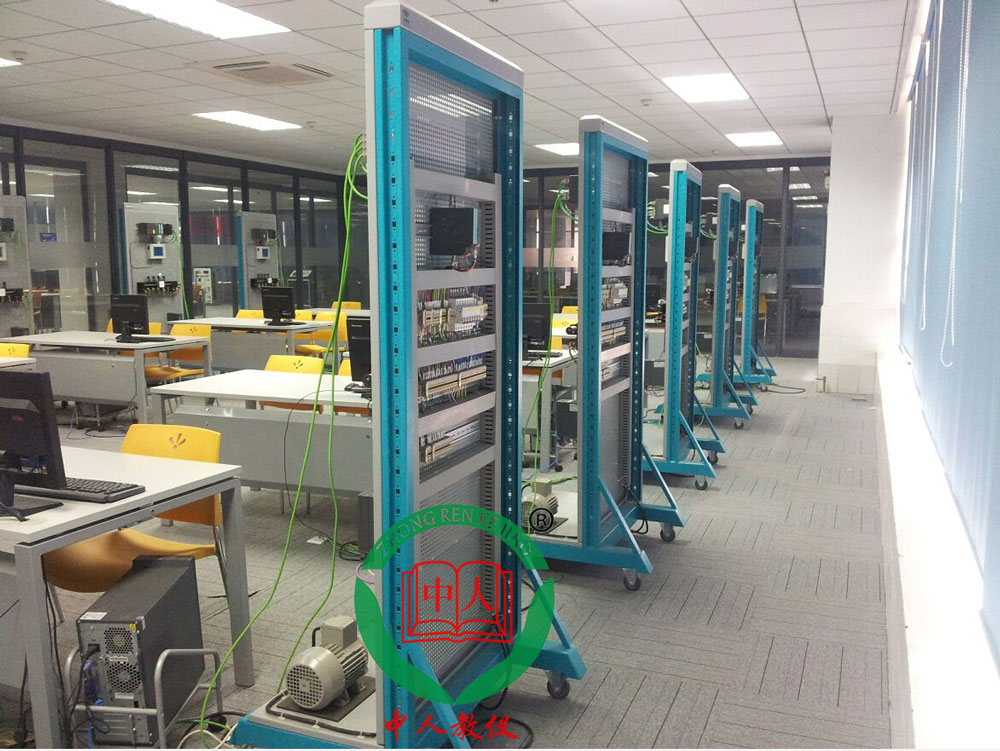

参考图片
一、设备概述
设备采用网孔板机构，系统硬件�？榇蟛糠职沧霸谕装迳�，安装便捷，可培养学生安装、接线的操作能力，提高学生实际动手能力，同时用户可根据实际的需要增减相应的�？�，实现二次设计和开发。
二、技术性能
1.输入电源：单相 ～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.0kVA
4.外形尺寸：900mm×600mm×1800mm
三、 控制板
控制板整体是由钢材框架、网控板、组建面板、电气保护搭建而成。
组件面板采用铝质喷塑、不易发生变形和磨损，面板上标有名称，指示明确，操作、维护方便；
钢材框架与网控板均采用双层亚光密纹喷塑结构，网孔板上可以根据任务要求调整上面安装的设备，自动化设备包括PLC、人机界面、变频器、工业交换机、开关电源等目前工业控制系统上最常用的设备，完成电气控制线路的连接。
电气�；ぐ幌鹿δ埽�
1)短路�；ぃ�
自动重合闸漏电�；て髟诘缌鞔笥诙疃ǖ缌鞯�3倍时，自动重合闸漏电�；て髟�0.1秒内断开， 比一般的空气开关或保险丝快10倍以上保证设备的安全性。
2)漏电�；ぃ�
线路发生15～30mA的漏电时，自动重合闸漏电保护器在0.1秒内断开。（漏电不动作电流：15mA，漏电动作电流：30mA。）
3)过流/载保护：
电流大于额定电流1.15倍时，自动重合闸漏电�；て鹘�3S内断开；如果持续时间超过3秒，或期间大于3倍额定电流，自动重合闸漏电�；て骷炊峡凳┍；�。
4)过压�；ぃ�
供电电压高于280V±5V时，自动重合闸漏电�；た囟�。电压降回正常后，自动重合闸漏电保护器自动合闸通电。
5)欠压�；ぃ�
供电电压低于150V±5V时，自动重合闸漏电�；て鞫峡�。电压回升正常后自动重合闸漏电保护器自动合闸，通电运行状态正常。
6)合闸前检测：
自动重合闸漏电�；て髟诤险⑶岸韵呗返缪菇屑觳�，当供电电压异常过压、过压情况时，将封锁合闸并报警；故障未经排除，则无法合闸通电。当故障排除时，开关将自动合闸通电。
7)自动重合闸特性：（可调试）
线路发生瞬间漏电或瞬间冲击(如雷电、插座跳火等)而可能有危险时，自动重合闸漏电保护器立即断开；故障过后，线路如是安全，自动重合闸漏电保护器会自动重新合闸通电。合闸次数为无限次
8)手动通断性能：
(1)手动按下试验按键漏电时，零线与火线相应断开，无输出。60秒后自动合闸，自动重合闸保护器工作状态正常。
(2)手动关闭电源开关后，两路继电器同时断开，无输出。通断动作时间少于0.1秒。重新起动开关电源，两路同时输出。
四、配置表
|
序号 |
名称 |
主要部件、器件及规格 |
单位 |
数量 |
|
1. |
控制板 |
钢材框架、网孔板、组建面板、电气�；� |
套 |
1 |
|
2. |
CPU 1512C-1 PN |
6ES7512-1CK00-0AB0 |
个 |
1 |
|
3. |
MMC 存储卡 |
24MB 6ES7954-8LF02-0AA0 |
个 |
1 |
|
4. |
电源 |
6EP1333-4BA00 |
个 |
1 |
|
5. |
安装导轨 |
|
个 |
1 |
|
6. |
连接器 |
|
个 |
2 |
|
7. |
IM155-6PN |
6ES7155-6AR00-0AN0 |
个 |
1 |
|
8. |
输入�？� |
6ES7131-6BF00-0CA0 |
条 |
2 |
|
9. |
输出�？� |
6ES7132-6BF00-0CA0 |
个 |
2 |
|
10. |
IO-LINK通讯�？� |
6ES7137-6BD00-0BA0 |
个 |
1 |
|
11. |
模拟量输出�？� |
6ES7135-6HB00-0DA1 |
个 |
2 |
|
12. |
模拟量输入�？� |
6ES7134-6HB00-0DA1 |
个 |
2 |
|
13. |
基座 |
6ES7193-6BP0-0BA0 |
根 |
3 |
|
14. |
基座 |
6ES7193-6BP0-0DA0 |
个 |
4 |
|
15. |
触摸屏 |
9寸 6AV21240JC010AX0 |
个 |
1 |
|
16. |
G120变频器 |
CU250S-2 PN(6SL3246-0BA22-1FA0) |
个 |
1 |
|
17. |
SD 卡 512 MB (6SL3054-4AG00-2AA0) |
个 |
1 |
|
|
18. |
智能操作面板；(6SL3255-0AA00-4JA2) |
个 |
1 |
|
|
19. |
PM240-2(6SL3210-1PB13-8UL0) |
个 |
1 |
|
|
20. |
交换机 |
6GK5208-0BA00-2AC2 |
个 |
1 |
|
21. |
C-PLUG |
6GK1900-0AB10 |
个 |
1 |
|
22. |
电机 |
|
个 |
1 |
|
23. |
漏保 |
LSWF-H9 |
台 |
1 |
|
24. |
按钮 |
YJ139-LA38-N |
个 |
1 |
|
25. |
急停按钮 |
YJ139-LA38-J |
个 |
4 |
|
26. |
指示灯 |
YJ139-LA38-D |
个 |
1 |
|
27. |
电脑桌 |
|
套 |
1 |
|
28. |
接线端子排 |
|
个 |
若干 |
|
29. |
学生凳 |
|
2 |
张 |
五、实训项目
1)S7-1500基本应用实训
2)S7-1500 PLC数字量控制应用
3)S7-1500模拟量输入/输出的控制
4)变频器功能参数设置与实操实训
5)变频器无级调速实训
6)ET200的基本逻辑编程
7)ET200模拟量控制
8)变频器外部端子点动控制实训
9)变频器多段速调速实训
10)基于PLC模拟量方式的变频器调速控制
11)基于PLC通信方式的多段速选择变频器调速
12)基于PLC通信方式的变频器开环调速
13)基于PLC通信方式的变频器开环调速
14)触摸屏操作面板系统介绍
15)触摸屏通信与变量设置实训
16)触摸屏过程控制画面设计实训
17)PLC、触摸屏、变频器综合用的实训
