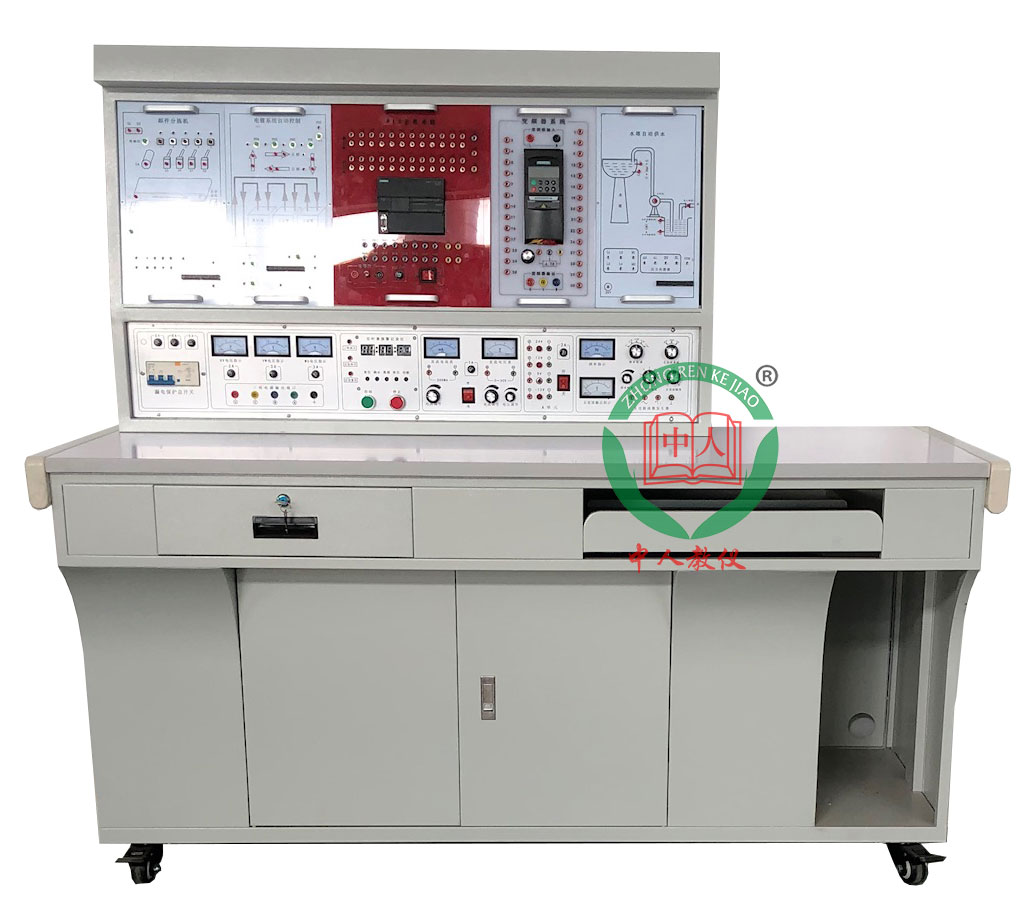

上海中人专业提供ZRPLC-LB AB自动化控制实训台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRPLC-LB AB自动化控制实训台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRPLC-LB AB自动化控制实训台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRPLC-LB AB自动化控制实训台
1.概述
PLC可编程控制器实训装置集可编程逻辑控制器、编程软件、仿真实训教学软件、实训模块、实训实物、电气实训网孔板、电气元器件模块等于一体。在装置上，可直观地进行PLC的基本指令训练，多个PLC实际应用的模拟及实物控制训练。装置配备的主机采用应用广泛的AB5000系列可编程控制器，配套AB系列C网通信编程电缆、三相鼠笼异步电机，并提供实训所需的+24V/1A、+5V/1A直流电源。
2.技术性能
1)输入电源：三相四线（或三相五线）～380V±10% 50Hz；
2)工作环境：温度-10～+40 相对湿度＜85%(25)；
3)装置容量：＜500VA；
4)重 量：＜110Kg；
5)外形尺寸：1680mm× 750mm×1600mm；
6)安全�；ぃ壕哂新┑缪�、漏电流、过载保护装置。
3.实训装置的基本配置及功能
1)配置AB5000系列PLC主机，数字量I/O（32路数字量输入、16路数字量输出）、模拟量I/O (4路模拟量输入、4路模拟量输出）、C网通信接口、以太网通讯接口、C网通信编程电缆。
2)实训控制屏（铁质双层亚光密纹喷塑结构）：挂放实训�？�，内置滑槽，模块在实训屏上可任意移位；
3)实训桌：钢木结构，桌面为防火耐磨材料制作，具有放置工具抽屉、键盘托、显示器搁板；
4)网孔板：结构巧妙，实训时电气元件不需螺丝固定，只需一插一拉即可牢牢固定在网孔板上，省时省力，灵活快捷；
5)控制柜
a.交流电源控制单元。三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝�；�，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位；提供三相四线380V、单相220V电源各一组，由启�？乜刂剖涑觯⑸栌斜Ｏ账勘；�；
b.定时器兼报警记录仪。定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数；
c.直流电源、直流电压/电流表、逻辑输出及指示等。直流电压：0～10V可调输出；直流电流：4～20mA；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干；
6)实训�？樽榧�
a.抢答器/音乐喷泉。通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法；
b.装配流水线/十字路口交通灯。通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法；
c.水塔水位/天塔之光。通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法；
d.自动送料装车/四节传送带。通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法；
e.多种液体混合装置。通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法；
f.自动售货机。通过对用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法；
g.自控轧钢机/邮件分拣机。通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法；
h.机械手控制/自控成型机。通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力；
i.加工中心。通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力；
j.四层电梯。通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识；
k.步进电机/直线运动。（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成；直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。通过利用PLC对步进电机及直线运动实物模块的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制；
l.典型电动机控制实操单元：交流接触器3只；时间继电器1只，3个按钮，3只交流指示灯，热继电器2只，元器件安装与网孔板配套的底座；
m.掌握一般强电系统的安装和调试工作过程知识，实现PLC方式的电机典型运行控制；掌握安装和调试PLC电气控制系统的有关知识；
n.网孔板。学会电气控制系统中各元器件的布局规划、安装、调试过程知识；
7)三相鼠笼异步电机，交流380V/ 1台；
8)PLC仿真实训软件主要功能和特点。
a.通过FLASH虚拟环境实时显示PLC的运行状态；
b.可以实现PLC虚拟接线，并对接线进行错误检查；
c.PLC编程训练、PLC程序编写测试等功能；
d.实现PLC运行模拟，对错误程序进行检查。
1)AB自动控制实训台功能齐全，满足实训项目所需功能要求。
4.试训台主要配置
1)PLC主机AB5000（AB1756）系列1套；
2)C网通讯电缆1条；
3)ACS880系列1.5KW变频器一台；
4)AB系列2711P触摸屏一台；
5)实训�？榍来鹌�/音乐喷泉1块；
6)装配流水线/十字路口交通灯1块；
7)水塔水位/天塔之光1块；
8)自动送料装车/四节传送带1块；
9)多种液体混合装置1块；
10)自动售货机1块；
11)自控轧钢机/邮件分拣机1块；
12)机械手控制/自控成型机1块；
13)加工中心1块；
14)四层电梯1块；
15)步进电机/直线运动1块；
16)电动机控制实操单元1块；
17)网孔板（350*550）1块；
18)交流380V三相鼠笼式异步电动机1台；
19)性能thinkpad i7/8G/2T以上台式电脑1台，电脑内安装AB500、AB5000PLC编程软件、画面编辑软件，AB-PLC仿真软件；
20)实验台成套柜1套；
21)实验连接线50cm自锁线50条；
22)15cm自锁线10条；
23)系统排线1条；
1)Ф4电机安全叠加连线30条。
2)实验教学大纲1册，并附电子版；
5.实训项目
1)PLC基本技能实训
a.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）；
b.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）；
c.PLC仿真实训。
2)PLC模拟控制应用实训
a.数码显示控制（实物）；
b.抢答器控制（优先级、数值运算，具有声效功能）；
c.天塔之光控制（闪烁、发射、流水型）；
d.音乐喷泉控制（具有声效功能）；
e.十字路口交通灯控制；
f.水塔水位控制（自动/手动，自诊断）；
g.自动送料装车系统控制；
h.四节传送带控制；
i.装配流水线控制；
j.多种液体混合装置控制；
k.自控成型机控制；
l.自控轧钢机控制；
m.邮件分拣机控制；
n.自动售货机控制；
o.机械手控制；
p.四层电梯控制（实物）；
q.加工中心控制（实物）；
r.直线运动位置检测、定位控制（实物）；
S.步进电机运动控制（实物）。
