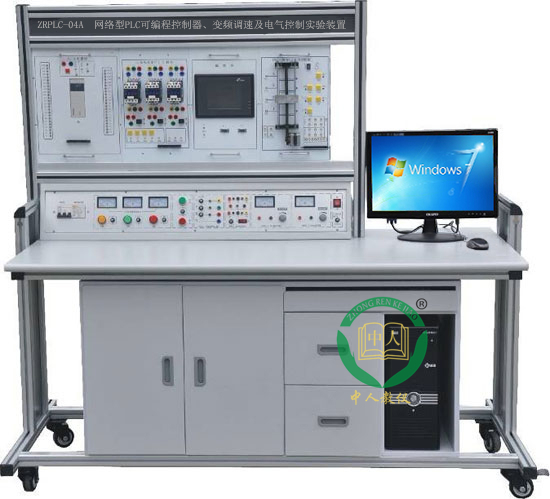

上海中人专业提供ZRPLC-04A 网络型PLC可编程控制器、变频调速及电气控制实验装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRPLC-04A 网络型PLC可编程控制器、变频调速及电气控制实验装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRPLC-04A 网络型PLC可编程控制器、变频调速及电气控制实验装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRPLC-04A 网络型PLC可编程控制器、变频调速及电气控制实验装置
一、概述
本装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实验配套设计的，集可编程逻辑控制器、通信�？�、模拟量控制�？�、编程软件、工控组态软件、仿真教学软件、实验挂箱（变频器控制、触摸屏控制等）、实物等于一体。在本装置上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪。
二、特点：
1、装置采用组件式结构，更换实验�？楸憬荩缧枰┱构δ芑蚩⑿率笛�，只需添加实验�？楣蚁浼纯�，永不淘汰。
2、双端口接线法：PLC主机与实验�？楣蚁渲涞牧蛹纯刹捎米运艚硬逑叩ハ咧鸬懔樱蕴岣呤笛檎叨侄阅芰�，加深了解PLC的结构和功能，又可通过排线一次性连接，以提高实验连线速度，与其他厂家单一连线法相比具有绝对的优越性。
3、实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场的工作。
4、采用三菱FX1N-40mR可编程序控制器，功能强大、性能优越，采用�？榛杓�，组合灵活，用户可根据不同的需要组成不同的控制系统。
5、组态棒图教学，采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
6、实验项目齐全，含数字量、模拟量、变频调速、触摸屏、网络通讯及电气控制等。
7、PLC主机的网络教学实验：配有RS485网络通信（也可选择CC-Link通信，价格另议），教师端电脑（主站）分别跟16台PLC主机（从站）进行直接通信实验（即进行1：N通信），任一台PLC主机（主站）跟7台PLC主机（从站）进行直接通信实验（即进行N：N通信）。
三、技术性能
1、输入电源：三相四线（～380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3、装置容量：300VA
4、重量：160Kg
5、外形尺寸：160×75×150 cm3
四、装置构成
（一）交流电源控制功能板
1、输入电源：三相四线电源，输入时指示灯亮。
2、电源输出：有漏电型�；て�、过载、短路�；ぷ爸�。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压电源输出（数显）
D．+5V/1A直流稳压电源输出（数显）
E．±12V/1A直流稳压电源输出（根据装置需求而定）
（二）控制屏：正面大凹槽内上下设有导轨，实验�？楣壹诳刂破辽衔恢每扇我饣セ�。
（三）实验桌：钢木结构
（四）PLC主机实验组件：
1、三菱FX1N--40mR-001 AC/DC/继电器，内置数字量I/O（24路开关量输入，16路继电器输出）。
2、FX0N-3A模拟量模块（2路模拟量输入，1路模拟量输出）。
3、FX2N-485-BD通信模块，SC-09通信编程电源，采用RS485网络通信。
（五）继电接触器控制实验挂箱（一）
提供交流接触器、热继电器各2只，模拟灯泡1只，控制按钮3只。
（六）继电接触器控制实验挂箱（二）
提供交流接触器2只，时间继电器1只，能耗制动变压器、整流二极管、大功率电阻等。
（七） 触摸屏实验挂箱
配有5.7英寸eview500 256色液晶触摸屏，带有RS485通信接口。
（八）变频器实验挂箱 选用三菱FR-S520
（九）温度闭环控制挂箱
（十）A/D及D/A转换挂箱
（十一）PLC001 交通信号灯PLC自动控制实验挂箱
（十二）PLC002 搅拌器的PLC自动控制实验挂箱
（十三）PLC003 LED数码管显示PLC自动控制实验挂箱 （实物）
（十四）PLC004 四层电梯的PLC自动控制实验挂箱 （实物）
（十五）PLC005 加工中心刀具库选择控制实验挂箱（实物）
（十六）PLC006 艺术彩灯造型的PLC控制实验挂箱
（十七）PLC007 电机的自动控制实验挂箱（实物）
（十八）PLC008 步进电机的PLC控制实验挂箱（实物）
（十九）PLC009 模拟电视发射塔实验挂箱
（二十）PLC010 自动送料装车系统实验挂箱
（二十一）PLC011 自动售货机实验挂箱
（二十二）PLC012 自动成型系统实验挂箱
（二十三）PLC013 水塔自动供水系统实验挂箱
（二十四）PLC014 邮件自动分拣系统实验挂箱
（二十五）PLC015 自动洗衣机系统实验挂箱
（二十六）PLC016 电镀系统实验挂箱
（二十七）三相鼠笼和电动机 380V Y /△接法 2台
（二十八）基础实验挂箱
五、实验内容
|
1．与、或、非逻辑功能实验 2．定时器、计数器功能实验 3．跳转、分支功能实验 4．移位寄存器实验 5．数据处理功能实验 6．微分、位操作实验 7．A/D、D/A转换 8．交通信号灯PLC自动控制实验 9．搅拌器的PLC自动控制实验 10．LED数码官显示PLC自动控制实验 11．四层电梯的PLC自动控制实验 12．加工中心刀具库选择控制实验 13．艺术彩灯造型的PLC控制实验 14．电机的自动控制实验 15．步进电机的PLC控制 16．模拟电视发射塔实验实验 17．自动送料装车系统控制实验 18．自动售货机实验 19．自动成型实验 20．水塔自动供水控制系统实验 21．邮件自动分拣实验 22．自动洗衣机控制系统模拟实验 23．电镀过程控制实验 |
24．触摸屏的基本指令演示 25．触摸屏的LED数码显示控制 26．触摸屏控制的三相鼠笼异步电机变频调速控制 27．变频器功能参数设置与操作实验 28．触摸屏的温度PID控制 29．三相异步电机的变频开环调速实验 30．基于PLC通信方式的变频器开环调速 31．基于PLC通讯方式的变频器闭环调速 32．基于PLC模拟量方式的变频器闭环调速 33．三相鼠笼异步电机点动控制 34．三相鼠笼异步电机具有自锁的正转控制线路 35．三相鼠笼异步电机联锁的正反转控制 36．三相鼠笼异步电机带延时正反转控制 37．三相鼠笼异步电机Y/△转换起动控制 38．接触器控制串电阻起动控制线路 39．延时控制串电阻降压起动线路 40．C620车床电气控制线路 41．MCGS组态棒图实验教学 42．利用已编好组态棒图，对以上任何实验进行动态跟踪教学 实验 43．针对实验项目的具体要求，学生自行编辑组态棒图进行实验 |
