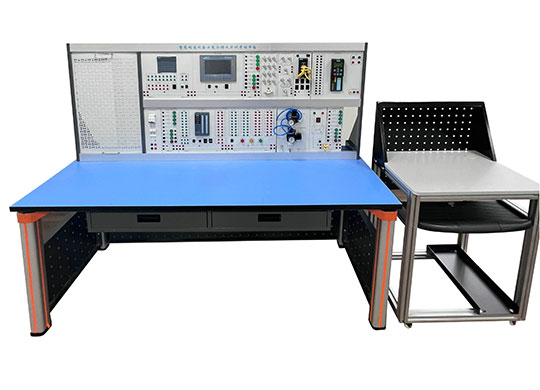

ZRZZ-01A智能制造设备安装与调试实训考核装置
一、概述
智能制造设备安装与调试实训考核装置是按照1+X 证书制度试点的相关要求，围绕智能制造设备安装与调试职业技能等级证书职业技能要求、培训内容、考核规范等展开。
智能制造设备安装与调试实训考核装置是具有结构合理、功能完善、可靠性好、性价比高的特点。
二、功能特点
智能制造设备安装与调试实训考核以�？榛杓疲勺楹辖谐跫�、中级、高级三个等级的项目实验进行，依次递进，高级别涵盖低级别技能要求。初级、中级、高级考核桌体结构一样�？檠≡癫煌�。系统融入智能制造技术、智能制造拆装技术、机械传动技术、电子电工技术、多种作业技术、智能传感技术、可编程控制技术、计算机技术、串口通信技术、以太网通讯技术等先进制造技术，涵盖智能制造、机械设计、电气自动化、智能传感、智能制造等多门学科的专业知识。同时，鉴定中心内配套监控摄像头及电子看板、身份信息验证设备、多媒体教学设备等信息化教学考核设备，打造现代化信息化考场，建设示范性技能鉴定考核站点。
三、技术参数
1. 输入电压：三相四线（或三相五线）380V±10% 50Hz
2. 工作环境：温度范围为-10～＋40℃ 相对湿度＜85%（25℃）
3. 外形尺寸：约1600×800×1600mm3
4. 装置容量：＜1.5KVA
四、设备组成
1.实训桌
桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为40×40mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。
2.实训电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，钢质面板。为实验提供5组单相交流电源。
3.电脑桌
电脑桌采用标准40型材加中纤板台面组装而成，包括台面、键盘抽屉、主体架等部分，桌腿安装4个万向轮，方便移动。
4、�？榕渲们宓�
|
序号 |
名称 |
功能 |
|
1 |
三相电源模块 |
具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能。 |
|
2 |
开关量输入�？� |
包含8只点动按钮 |
|
3 |
开关量输入模块 |
包含8只自锁按钮 |
|
4 |
直流电源�？� |
提供一组DC24V电源输出 |
|
5 |
开关量显示�？� |
包含8只电源指示灯 |
|
6 |
PLC�？橐� |
西门子 6ES7 214-1AG40-0XB0 |
|
7 |
PLC模块二 |
西门子 6ES7 288-1SR40-0440 |
|
8 |
PLC控制对象�？� |
36种�？� |
|
9 |
触摸屏�？� |
昆仑通泰TPC7062TI |
|
10 |
变频器模块 |
西门子 V20 0.37KW |
|
11 |
数字孪生�？� |
24输入/24输出 |
|
12 |
以太网交换机模块 |
8口工业交换机 |
|
13 |
电控电磁阀�？� |
包含单、双控电磁阀 |
|
14 |
气路并联�？� |
6mm三通组件 |
|
15 |
气源处理模块 |
包含气源二联件及减压阀 |
|
16 |
网孔板�？� |
包含网孔板、交流接触器、中间继电器、时间继电器等。 |
五、设备配置清单
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
实训桌 |
张 |
1 |
|
|
2 |
实训屏 |
台 |
1 |
|
|
3 |
实训�？� |
套 |
1 |
|
|
4 |
工业机器人末端执行构 |
套 |
1 |
|
|
5 |
电脑桌 |
张 |
1 |
|
|
6 |
学生凳 |
张 |
2 |
|
|
7 |
静音气泵 |
台 |
1 |
4台共用一套 |
|
8 |
通讯电缆 |
批 |
1 |
|
|
9 |
配套西门子编程软件 |
套 |
1 |
|
|
10 |
课程资源 |
套 |
1 |
|
|
11 |
智能制造1+X教材 |
本 |
1 |
|
|
12 |
配套电脑 |
台 |
1 |
用户自配 |
六、easb软件
能读取Goolesketchup格式和市场主流 CAD 软件；格式为 CATIAUGSPro/E、Solidedge、Solidworks 等导出的标准数据格式：STL
仿真规划布局可以在软件中导出高质量交互式 3D PDF 文件。
所有仿真都基于真实环境构建，机器人的运动控制和现实一致。
在仿真和运动过程之中，能够动态监测冲突以防止对设备和人员产生损害，对所有的操作和生产环节及其利用的资源进行详细描述、排序、整个工厂的制造过程可在可视化的环境下进行优化。
可实现与不同品牌PLC的互通，通过opc协议进行程序仿真
支持软件长期免费升级。
七、实训项目
（一）PLC的设计与应用
1.数据传输功能实验
2.定时、计数、移位功能实验
3.比较功能实验
4.步进功能的应用实验
5.跳转功能的应用实验
6.子程序调用功能的应用实验
7.中断控制功能的应用实验
8.检测系统的程序设计
9.自动储存系统的程序设计
10.复杂运行轨�？刂�
11.PLC控制六关节机器人的程序设计
12.PLC控制视觉传感器的程序设计
（二）气动控制技术
1.电控气动阀的工作原理及应用
2.真空发生器的工作原理及应用
3.标准气缸的工作原理及应用
4.各类气动手爪的工作原理及应用
5.空气压缩机的工作原理及应用
（三）组态监控及人机界面技术
1）组态监控软件的基本应用
2）组态监控软件通信应用实验
（四）故障检测技术技能培训
1.程序故障设置的排除训练
2.参数故障设置的排除训练
3.电气接线故障设置的排除训练
4.机械故障设置的排除训练
（五）网络通讯技术
1.网络通讯基础的原理与应用
2.以太网通讯原理与应用
3.通讯协议的研究与应用
4.主站与从站之间的通讯研究
