上海中人专业提供ZRPLC-SND施耐德PLC实训台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRPLC-SND施耐德PLC实训台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRPLC-SND施耐德PLC实训台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRPLC-SND施耐德PLC实训台

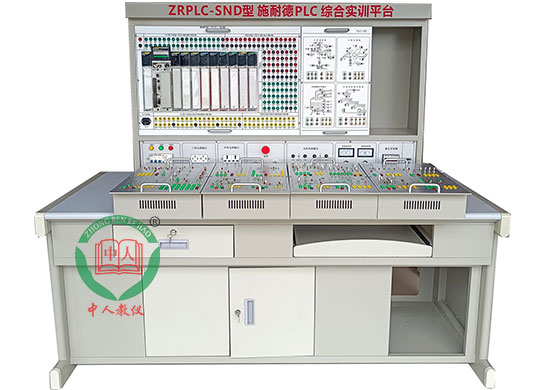

参考图片
一、产品概述：
PLC自动化控制实训台”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、技师的职业培训与技能鉴定而研制的，它适合PLC可编程控制实训教学及技师技能鉴定考核。
二、装置特点
1、本套系统含教师主站和学生从站实训装置，每套实训装置均由控制屏、实训桌、PLC主机组件、通信�？榈茸槌伞�
2、采用挂件结构，具有开关量、模拟量、控制对象等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。
4、装置设有电压型和电流型漏电�；て鳎鞯缭词涑鼍屑嗍炯岸搪繁；さ裙δ�，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设有定时器兼报警记录仪，记录实训考核时间及误操作次数。
三、技术性能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜0.5kVA
4、重 量：100kg
5、外形尺寸：1700mm×700mm×1650mm
6、安全�；ぃ壕哂新┑缪埂⒙┑缌鞅；ぷ爸�，安全符合国家标准
四、实训装置的基本配置及功能
实训装置由控制屏、实训桌、主机实训组件、实训�？�、等组成。
（一）控制屏
1、交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝�；ぃ刂破恋墓┑缬稍砍卓睾推敉？乜刂啤⑼本哂新┑绺婢甘炯案婢次�。
提供三相四线380V、单相220V电源各一组，由启�？乜刂剖涑�，并设有保险丝�；�。
2、定时器兼报警记录仪
定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
3、直流电源、直流电压/电流表、逻辑电平输出及指示等
直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；
4、PLC主机�？椋菏┠偷缕放�
|
电源供电模块 |
140CPS21400 |
|
网络通讯�？� |
CPU67160 |
|
CRA通讯�？� |
NOE77101 |
|
DI开关量开入�？� |
CRP93200 |
|
温度量输入�？� |
CRA93200 |
|
AO模拟量输出�？� |
ERT85410 |
|
CPU�？� |
DDI35300 |
|
CRP通讯模块 |
DD035300 |
|
SOE量�？� |
ARI03010 |
|
DO开关量开出�？� |
ACI04000 |
|
AI模拟量输入�？� |
ACO1300 |
5、配备PLC编程软件、编程电缆和相关使用说明书（纸质）、几个实验视频教程。
五、可完成实训项目
PLC模拟控制应用实训
1、电机控制
2、七段数码显示和天塔之光
3、交通信号灯自控和手控
4、水塔水位自动控制
5、邮件分拣机
6、电梯控制模型
7、机械手控制
8、五相步进电动机控制
9、自控成型机
10、自控轧钢机
11、多种液体自动混合
12、自动送料装车系统
13、自动售货机
14、自动洗衣机
15、电镀系统
以上型号如因厂家停产或产能不足，供方可以采用不低于原有配置性能的型号替代。
