上海中人专业提供ZRPLC-08 PLC可编程控制实训装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRPLC-08 PLC可编程控制实训装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRPLC-08 PLC可编程控制实训装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRPLC-08 PLC可编程控制实训装置
一、基本概况
PLC实训室是职业技术院校重要的职业技能课程教学实训室，是电子信实验实训和机电工程实习实训实训室之一，PLC（可编程控制）实训室主要承担着可编程控制器原理及应用实验课程及可编程控制器开发技术的实训设计和毕业设计等教学任务。
二、实践能力评价
通过实验，主要培养学生的PLC编程能力以及PLC的工业应用能力，在提高学生的设计能力，实践能力，创新能力，分析问题与解决问题能力等方面进行了探索和实践，同时将组态技术融入到教学实验，并且提供了工业生产的实际模型，内容紧贴生产实际，深受学生欢迎，同时提高了学生的就业竞争力。
三、PLC可编程控制实训设备概述

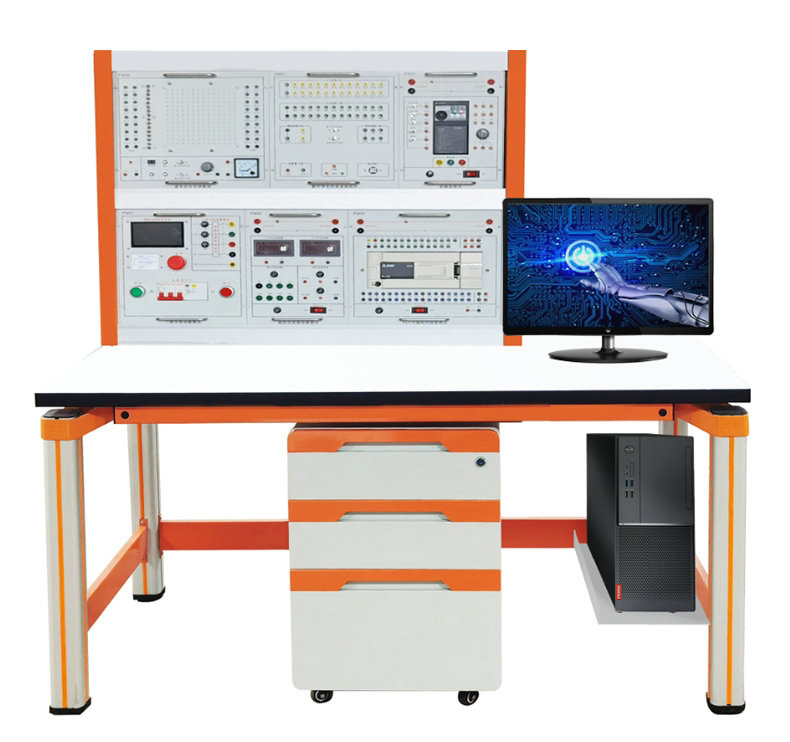

PLC可编程控制实训设备(工业铝型材作为台板)主要由：电气安全�；つ？�、电动机基本控制�？椤�PLC控制�？�、变频器调速�？�、触摸屏模块。
电源�？椋�380V/220V/AC36V/DC24V.
配备西门子1200可编程控制器及变频器，且能使用软件进行编程，参数配置：
四、可编程控制器（可定制）：
CPU: S7-1200 cpu1214c
输入输出类型：DC/DC/DC
点位要求：14输入，10输出
集成2AI
继电器扩展模块为：
8输入，8输出
通信方式：
以太网通讯，接口支持以下协议：TCP/IP；ISO/IP;
Modbus RTU，USS，PPI
RS232/485/422串口自由通信
五、变频器参数：
型号：可定制 功率范围：0.4~15kW
六、触摸屏参数：
昆仑通泰TPC7072Gi 7寸
编程软件MCGSPro
分辨率：800*480，
内存：256M存储4G
接口485*2/232*1、网口*1
七、每台设备主要元器件配置清单：
|
名称 |
型号 |
数量 |
|
三相异步电机 |
YS5624 120W |
3台 |
|
接触器 |
CJX2S-0910 36V |
2个 |
|
继电器 |
HH54P |
2个 |
|
按钮 |
LAY5 |
6个 |
|
带锁按钮 |
LAY5S |
6个 |
|
指示灯 |
LD11-22D 36V |
18个 |
|
断路器 |
DZ47 |
1个 |
|
选择开关 |
LAY5-A |
3个 |
|
模拟单元�？� |
|
1个 |
|
电脑 |
用户自备 |
1台 |
八、可实现的实验功能：
1.基于PLC的点动控制
2.基于PLC的自锁控制
3.基于PLC的点动和自锁控制
4.基于PLC的正反转控制
5.基于PLC的延时正反转控制
6.基于PLC的Y/△转换启动控制
7.基于PLC的顺序控制
8.基于PLC的单按钮启�？刂�
9.基于PLC的变频器的正反转实验
10.基于PLC的变频器的多段调速实验
11.基于PLC通信的变频器正反转实验
12.基于PLC通信的变频器调速实验
13.变频器的参数设定与操作
14.变频器的面板控制
15.变频器的电位器控制
16.变频器的电压控制
17.变频器的电流控制
18.变频器的多段速度控制电动机
19.变频器状态信号显示与采集
20.三相异步电动机的开环调速实验
21.触摸屏认知实验
22.触摸屏和PLC通信实验
23.触摸屏控制LED显示
24.触摸屏、PLC、变频器的综合实训
25.自由组态实验
