上海中人专业提供ZRGZH-300工业自动化网络通讯平台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRGZH-300工业自动化网络通讯平台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRGZH-300工业自动化网络通讯平台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRGZH-300工业自动化网络通讯平台ZRGZH-300工业自动化网络通讯平台

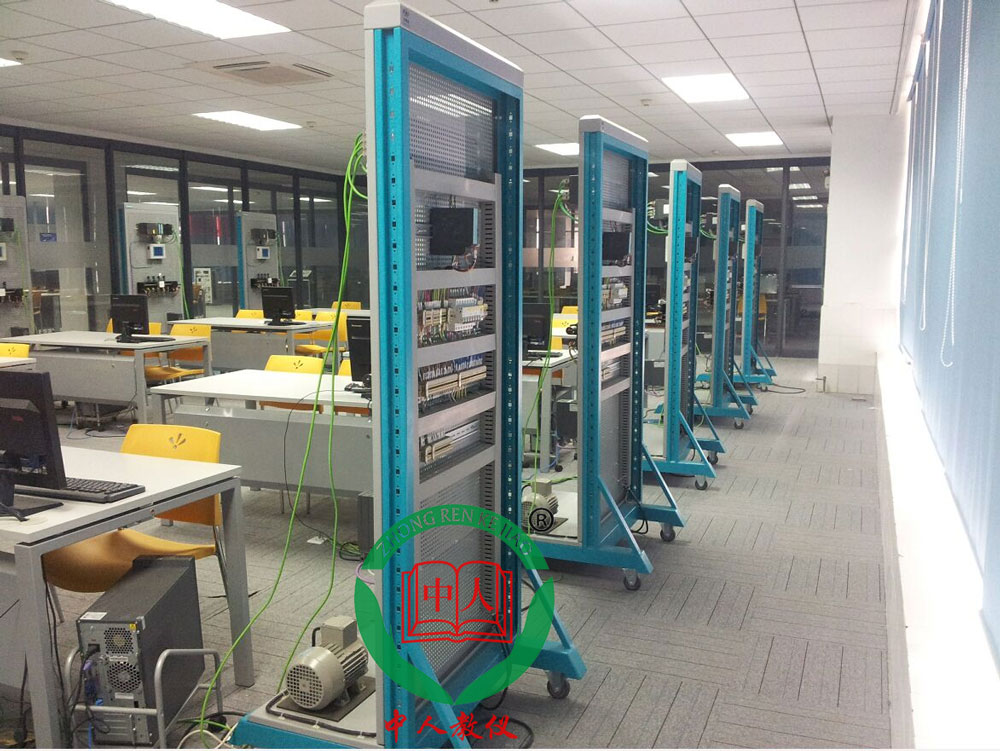

参考图片
一、设备概述
设备采用网孔板机构，系统硬件�？榇蟛糠职沧霸谕装迳希沧氨憬�，可培养学生安装、接线的操作能力，提高学生实际动手能力，同时用户可根据实际的需要增减相应的�？�，实现二次设计和开发。
二、技术性能
1.输入电源：单相 ～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.0kVA
4.外形尺寸：900mm×600mm×1800mm
三、 控制板
控制板整体是由钢材框架、网控板、组建面板、电气�；ご罱ǘ伞�
组件面板采用铝质喷塑、凹字烂板工艺，不易发生变形和磨损，面板上标有名称，指示明确，操作、维护方便；
钢材框架与网控板均采用双层亚光密纹喷塑结构，网孔板上可以根据任务要求调整上面安装的设备，自动化设备包括PLC、人机界面、变频器、工业交换机、导轨式开关电源等目前工业控制系统上最常用的设备，完成电气控制线路的连接。
电气�；ぐ幌鹿δ埽�
9)短路�；ぃ�
自动重合闸漏电保护器在电流大于额定电流的3倍时，自动重合闸漏电保护器在0.1秒内断开， 比一般的空气开关或保险丝快10倍以上保证设备的安全性。
10)漏电保护：
线路发生15～30mA的漏电时，自动重合闸漏电保护器在0.1秒内断开。（漏电不动作电流：15mA，漏电动作电流：30mA。）
11)过流/载�；ぃ�
电流大于额定电流1.15倍时，自动重合闸漏电�；て鹘�3S内断开；如果持续时间超过3秒，或期间大于3倍额定电流，自动重合闸漏电�；て骷炊峡凳┍；�。
12)过压保护：
供电电压高于280V±5V时，自动重合闸漏电保护开关断。电压降回正常后，自动重合闸漏电�；て髯远险⑼ǖ�。
13)欠压�；ぃ�
供电电压低于150V±5V时，自动重合闸漏电�；て鞫峡５缪够厣：笞远睾险⒙┑绫；て髯远险ⅲǖ缭诵凶刺�。
14)合闸前检测：
自动重合闸漏电保护器在合闸前对线路电压进行检测，当供电电压异常过压、过压情况时，将封锁合闸并报警；故障未经排除，则无法合闸通电。当故障排除时，开关将自动合闸通电。
15)自动重合闸特性：（可调试）
线路发生瞬间漏电或瞬间冲击(如雷电、插座跳火等)而可能有危险时，自动重合闸漏电�；て髁⒓炊峡还收瞎�，线路如是安全，自动重合闸漏电保护器会自动重新合闸通电。合闸次数为无限次
16)防(浪涌）雷保护：
标称10KA（8/20us）残压小1200v；
独有雷击能量检测功能，强雷击时跳闸，断开线路与设备连结，实现设备防雷；变压器隔离供电+线性电源+压敏器件，工作电源采用抗雷击能力较强的线性电源多重措施分别作用，有泄、有堵，实现自身设备的可靠抗雷击防护
17)手动通断性能：
(3)手动按下试验按键漏电时，零线与火线相应断开，无输出。60秒后自动合闸，自动重合闸�；て鞴ぷ髯刺！�
(4)手动关闭电源开关后，两路继电器同时断开，无输出。通断动作时间少于0.1秒。重新起动开关电源，两路同时输出。
四、配置表
|
序号 |
名称 |
主要部件、器件及规格 |
单位 |
数量 |
|
1 |
控制板 |
钢材框架、网孔板、组建面板、电气�；� |
套 |
1 |
|
2 |
S7-300主机 |
CPU314C-2PN/DP 6ES7 314-6EH04-0AB0 |
个 |
1 |
|
3 |
MMC内存卡 |
6ES7 953-8LF20-0AA0 |
个 |
1 |
|
4 |
电源模板 |
6ES7 307-1EA00-0AA0 |
个 |
1 |
|
5 |
MPI通讯线 |
6ES7901-0BF00-0AA0 |
个 |
1 |
|
5 |
40针前连接器 |
6ES7 392-1AM00-0AA0 |
个 |
1 |
|
6 |
主机导轨 |
6ES7 390-1AJ30-0AA0 |
个 |
1 |
|
7 |
触摸屏 |
KTP700 6AV2123-2GB03-0AX0 |
个 |
1 |
|
8 |
变频器G120C |
6SL3210-1KE12-3UF2 |
个 |
1 |
|
9 |
变频器面板BOP-2 |
6SL3255-0AA00-4CA1 |
个 |
1 |
|
10 |
以台网电缆 |
|
根 |
3 |
|
11 |
直流电机调速器 |
TL10 419-ZL19-1502 |
个 |
1 |
|
12 |
直流电机 |
TL10 210-ZL10-1010 |
个 |
1 |
|
13 |
丝杆 |
L500 |
个 |
1 |
|
14 |
电机 |
LSDJ-60W |
台 |
1 |
|
15 |
漏保 |
LSWF-H9 |
个 |
1 |
|
16 |
按钮 |
YJ139-LA38-N |
个 |
4 |
|
17 |
急停按钮 |
YJ139-LA38-J |
个 |
1 |
|
18 |
指示灯 |
YJ139-LA38-D |
个 |
4 |
|
19 |
温度传感器 |
PT100原装进口薄膜电阻芯片 |
个 |
1 |
|
20 |
行程开关 |
JLXK1-111 |
个 |
4 |
|
21 |
电位器 |
功率2W，阻值10允许阻值偏差5%，轴径6.35mm，旋转角度3600度 |
个 |
1 |
|
22 |
电位器旋钮 |
电位器旋钮 |
个 |
1 |
|
23 |
编码器 |
|
个 |
1 |
|
24 |
气动机械手模型 |
|
套 |
1 |
|
25 |
电脑桌 |
|
台 |
1 |
|
26 |
接线端子 |
|
根 |
若干 |
|
27 |
连接线 |
|
跟 |
若干 |
|
28 |
接触器 |
|
个 |
3 |
|
29 |
热继电器 |
|
个 |
1 |
五、实训项目
1、S7-300基本应用实训
2、S7-300 PLC数字量控制应用
3、S7-300模拟量输入/输出的控制
4、S7-300温度控制实训
5、直流调速器的接线与设置
6、直流调速器的运行
7、PLC、直流调速闭环实训（高数计数器）
8、PLC控制直流调速带动丝杆组建的运行
9、S7-300控制直流调速器的运行实训
10、三相异步电动机点动控制和自锁控制
11、三相异步电动机Y/△换接启动控制
12、三相异步电机联锁正反转控制
13、变频器功能参数设置与实操实训
14、变频器无级调速实训
15、变频器外部端子点动控制实训
16、变频器多段速调速实训
17、基于PLC模拟量方式的变频器调速控制
18、基于PLC通信方式的多段速选择变频器调速
19、基于PLC通信方式的变频器开环调速
20、基于PLC通信方式的变频器开环调速
21、触摸屏操作面板系统介绍
22、触摸屏通信与变量设置实训
23、触摸屏过程控制画面设计实训
24、触摸屏报警消息的设置实训
25、触摸屏数据记录的实训
26、触摸屏配方的设置实训
27、触摸屏报表制作的实训
28、触摸屏脚本应用实训
29、PLC、触摸屏、变频器综合用的实训
30、S7-300与变频器间PROFINET通讯实训
