上海中人专业提供ZRPLC-GY工业网络控制实训装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRPLC-GY工业网络控制实训装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRPLC-GY工业网络控制实训装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRPLC-GY工业网络控制实训装置

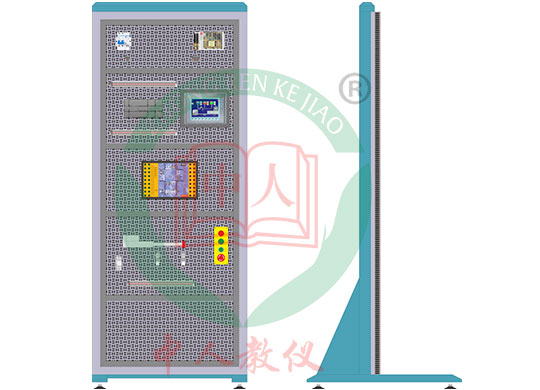

参考图片
一、产品概述
本装置是装置，做到一机多用、资源共享、便于管理、PLC部分模拟实际工业控制过程中典型的控制对象，它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。产品采用挂箱式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。
二、主要设备构成
（1）逻辑控制单元
西门子S7-1200可编程控制器套件1套
1)控制器CPU 集成输入/输出：14 路数字量输入 24V直流输入，10路晶体管输出24 V直流，2路模拟量输入0 - 10V DC或0 – 20mA；供电：直流 DC 24 V；可编程数据存储区：50 KB
2)模拟输出�？� 1路模拟量输出 12BIT +/- 10VDC / 0-20 mA
3)模拟器模块 8 POSITION
4)以太网电缆
5)工程组态软件wincc（含授权）
6)数字量输入输出�？� 8输入24V DC/ 8输出继电器
电源模块，输入：120/230V AC，输出：24V DC/2.5A
7）所有I/O口均采用插接和端接两种方式。
（2）数据可视化单元
采用西门子KTP700人机界面 KTP700BASIC PN
1）1个HMI基本型色彩 PN，基本面版，按键和触摸操作，7“ TFT 显示屏， 65536 色，PROFINET 接口；
2）1个适用于10/100MBIT/S 的非管理型工业以太网交换机；
3）所有I/O口均采用插接和端接两种方式。
（3）工业远程IO单元
选用西门子新一代工业分布式远程I/O系统ET200SP
1)1根 标准安装轨道, 长度: 483 mm
2)1个 Profinet Net网络接口�？�
3)1个 数字量输入�？� 8输入24VDC/0.5A
4)1个 数字量输出�？� 8输出24VDC/0.5A
5)2个 RJ45总线适配器
2个 底座单元，类型 A0, 2个分离的馈电终端 (数字量/模拟量） 24VDC/10A
6）所有I/O口均采用插接和端接两种方式。
（4）外置输入/输出接口单元
1套 提供与传感器/执行器或者原有教学设备进行信号连接，以及与选配的桌面型分拣装置和桌面水塔水位进行信号连接的平台
1)8个 数字量输入快速连接口
2)8个 数字量输出快速连接口
3)6个 24VDC电源快速连接口
4）所有I/O口均采用插接和端接两种方式。
（5）创意搭建控制对象
1套 包含多个传感器/执行器单件，为学员提供从单个对象控制到简单控制系统搭建的实践平台。包括：
1)1个 直流电机工业级升降器，电压范围：直流 DC 20.4 - 28.8 V，推杆最大行程：200mm，内部带安全限位
2)1个 电感式接近开关，电压范围：直流 DC 20.4 - 28.8 V，检测距离：1.5~15mm
3)1个 反射式光电开关，电压范围：直流 DC 20.4 - 28.8 V，检测距离：>0.5m
4)1个 急�？�，旋转复位，常开/常闭可选
5)1个 按钮开关，自复位式，�？�/常闭可选
6)2个 指示灯，电压范围：直流 DC 20.4 - 28.8 V，颜色：红/绿各一
7)1个 中间继电器，电压范围：直流 DC 20.4 - 28.8 V
1个 微型直流电机。电压范围：直流 DC 20.4 - 28.8 V
8）所有I/O口均采用插接和端接两种方式。
（6）逻辑编程控制对象
1套 信号模拟，包含的模拟器件提供真实的模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。包括：
1)2个 电压表，测量AQ输出电压。
2)2个 直滑电阻，提供0~12V 直流电压信号。
3)8路开关和8路LED显示。
配套教学使用的对象卡，包括：红绿灯、冲压机、 流水灯、 自动售货机、机械手、 天塔之光、洗衣机、自动门，采用通用底盒加卡片式设计，内置LED灯、开关、安全接插柱，所有I/O口均开放出来。
（7）运动控制对象
提供一套西门子伺服电机，西门子子伺服驱动器，支持多种通讯方式，配置一个以太网口，支持位置控制，速度控制，转矩控制。直线轴承一套，丝杠一套，光杆一套，按钮开关四个，传感器3个
（8）变频控制对象
提供西门子变频器G120C一台，功率0.37KW，电压380V，支持6路数字量输入，4路输出，两路模拟量输入和输出，一台三相异步电机，功率180W，
（9）产品平台尺寸
1套 网孔式标准控制屏（台式）：H2000*W800*D800
配套电脑桌，铝型材钢木结构。
三、可实训项目
（1）PLC的置位指令练习
（2）PLC的复位指令练习
（3）PLC的移动指令练习
（4）PLC的传送指令练习
（5）PLC的边沿指令练习
（6）PLC的触发器指令练习
（7）PLC的加法指令练习
（8）PLC减法指令练习
（9）PLC乘法指令练习
（10）PLC除法指令练习
（11）PLC计数器指令练习
（12）PLC定时器指令练习
（13）PLC的与或非指令练习
（14）PLC的基本指令练习实训
（15）PLC模拟量数据处理实训
（16）红绿灯的PLC控制实训
（17）冲压机的PLC控制实训
（18）流水灯的PLC控制实训
（19）自动售货机的PLC控制实训
（20）机械手的PLC控制实训
（21）天塔之光的PLC控制实训
（22）洗衣机的PLC控制实训
（23）自动门的PLC控制实训
（24）自动升降器的PLC控制
（25）触摸屏的基本画面编辑实训
（26）触摸屏通讯参数设置实训
（27）触摸屏上下载程序实训
（28）触摸屏的交通灯控制实训
（29）PLC与远程I/O的分布通讯控制
（30）PLC与触摸屏通讯实训
（31）伺服电机的参数设置
（32）伺服电机的外部端子控制
（33）伺服电机的位置控制
（34）伺服电机 模拟量控制
（35）伺服电机通讯控制
（36）变频器参数设置
（37）变频器面板启停
（38）变频器外部端子启停
（39）变频器模拟量控制
（40）变频器通讯控制
（41）触摸屏、PLC、变频器总线通讯控制
（42）触摸屏、PLC、伺服电机总线通讯控制
