施耐德PLC实训台,施耐德PLC自动化控制实训台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下施耐德PLC实训台,施耐德PLC自动化控制实训台。这样能对用户选型有非常大的帮助。

施耐德PLC实训台,施耐德PLC自动化控制实训台

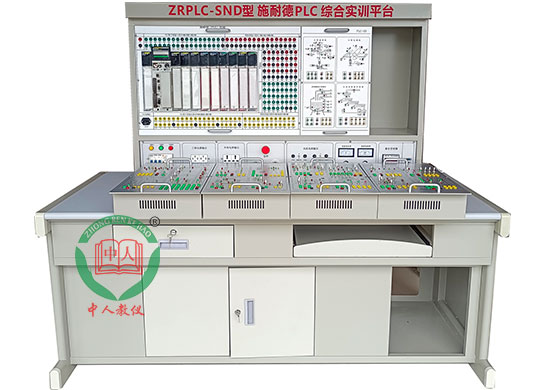

参考图片

一、施耐德PLC实训台,施耐德PLC自动化控制实训台概述：

PLC自动化控制实训台”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、技师的职业培训与技能鉴定而研制的，它适合PLC可编程控制实训教学及技师技能鉴定考核。

二、施耐德PLC实训台,施耐德PLC自动化控制实训台特点

1、本套系统含教师主站和学生从站实训装置，每套实训装置均由控制屏、实训桌、PLC主机组件、通信�？榈茸槌�。

2、采用挂件结构，具有开关量、模拟量、控制对象等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。

4、装置设有电压型和电流型漏电�；て�，各电源输出均有监示及短路�；さ裙δ�，各测量仪表均有可靠的�；すδ�，使用安全可靠，同时控制屏还设有定时器兼报警记录仪，记录实训考核时间及误操作次数。

三、施耐德PLC实训台,施耐德PLC自动化控制实训台技术性能

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜0.5kVA

4、重量：100kg

5、外形尺寸：1700mm×700mm×1650mm

6、安全�；ぃ壕哂新┑缪埂⒙┑缌鞅；ぷ爸�，安全符合国家标准

四、实训装置的基本配置及功能

实训装置由控制屏、实训桌、主机实训组件、实训�？�、等组成。

（一）控制屏

1、交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝�；�，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组，由启�？乜刂剖涑觯⑸栌斜Ｏ账勘；�。

2、定时器兼报警记录仪

定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。

3、直流电源、直流电压/电流表、逻辑电平输出及指示等

直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；

4、PLC主机�？椋菏┠偷缕放�
