上海中人专业提供ZRGD-09轨道交通AFC系统仿真软件,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRGD-09轨道交通AFC系统仿真软件，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRGD-09轨道交通AFC系统仿真软件，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRGD-09轨道交通AFC系统仿真软件
1.概述
采用三维仿真技术，构建城市轨道交通车站售检票设备（包括SC、BOM、自动售票机TVM、加值机CVM和闸机GATE），模拟其售检票功能，由教学系统、实训系统及考核与管理系统三部分组成，其中实训系统是核心，提供城市轨道交通车站售检票设备教学、实训与考核平台。
教学系统应构建三维虚拟的闸机、自动售票机、加值机、半自动售补票机、车站计算机，每种类型的设备应具有结构、使用等功能教学�？�，并应具有相应的文字和配音，能够流畅介绍车站售检票设备的结构组成、功能、日常操作使用、非正常情况处置以及简单维修。
实训系统由三维虚拟的闸机、自动售票机、加值机、半自动售补票机、车站计算机等5种类型的设备，按照车站售检票系统架构进行连接，以组为单位，1组中应包含2台单向进站闸机、2台单向出站闸机、2台双向闸机、1台加值机CVM、3台自动售票机TVM、1台半自动售补票机BOM、1套车站计算机SC。每组之间能独立开展实训，互不影响。
考试系统应在虚拟的售检票设备上进行，考题应包括客观理论题和操作题，并能进行自动评分。
2.虚拟的车站售检票设备要求
应采用三维建模的方式构建虚拟的车站计算机SC、半自动售补票机BOM、自动售票机TVM、加值机CVM及闸机。
车站计算机SC应模拟车站AFC软件的界面、操作等功能；半自动售补票机BOM应模拟BOM软件界面和功能；自动售票机TVM、加值机CVM应模拟现场的人机交互界面及操作功能；闸机应包含单向进站闸机、出站闸机及双向闸机，人机交互界面和操作应模拟现场设备的功能。
3.教学功能要求

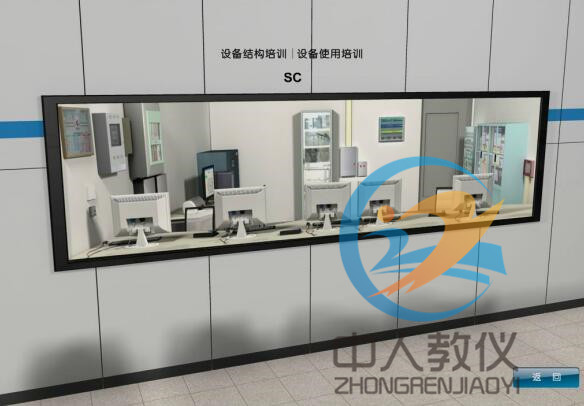

（1）车站计算机SC教学功能
l SC结构和各组成部件、功能的教学功能
l 正常情况下对所有BOM/EFO、TVM、CVM、GATE设备的监控功能。
l 非正常情况下降级模式设置功能（列车故障模式、进出站免检模式、时间免检模式、日期免检模式、超程免检模式、组合模式）
l 紧急状态模式设置功能
l 运营结束后，报表生成和查询功能，至少应包含以下报表和操作教学功能：
2 TVM售票数量和收益汇总表
2 TVM钱箱汇总表
2 每日BOM售票数量及收益汇总表
2 每日BOM操作员班汇总表
2 加值机钱箱汇总表
2 加值机收入汇总表
2 车站出站收费汇总表
2 进出站处理汇总表
2 TVM/BOM单程票统计表
2 GATE单程票统计表

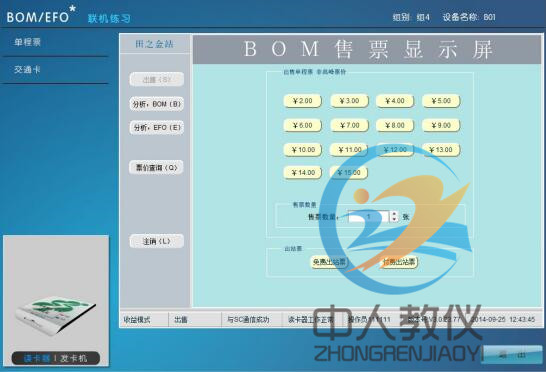

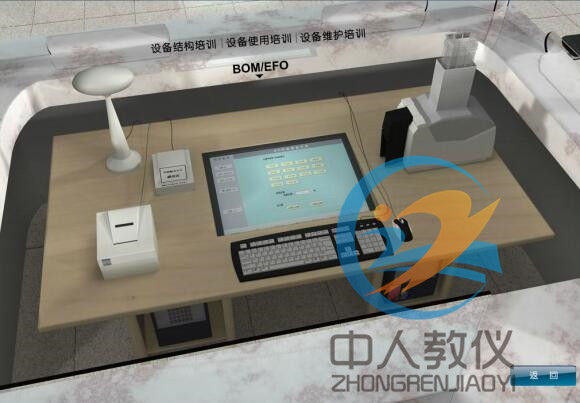

（2）人工售补票机BOM教学功能
l BOM/EFO的结构和各组成部件、功能
l 车票处理功能：人工发售单程票、人工连续发售多张单程票、发售免费出站票、发售付费出站票
l BOM（非收费区车票处理）方式车票分析处理功能：（应可分析正常车票、可正常赋值车票、无效票、单程票进站15分钟内、单程票进站15分钟外、单程票过期、黑名单等类型的进站车票及对应的处置过程）
l EFO（收费区车票处理）方式相应的车票分析处理功能：（应可分析正常车票、未进站车票、过期车票、超时车票、超程车票、超时超程车票、黑名单、余额不足、遗失或损坏等类型的出站票及对应的处置过程）
l 交通卡续期、加值、交易记录查询
l 应急票制作发售功能

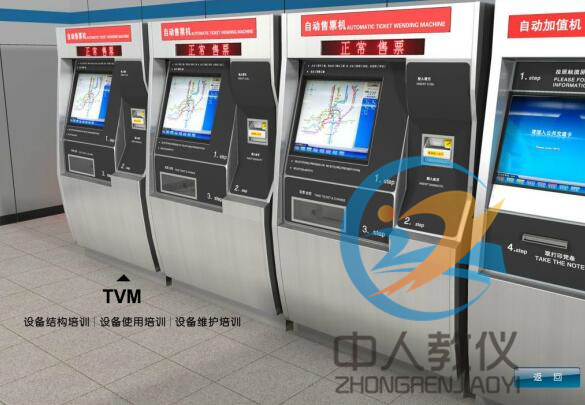

（3）自动售票机TVM教学功能
l TVM的结构和各组成部件、功能
l 出售单程票（硬币购票、纸币购票）操作
l TVM票价查询操作
l TVM进入/退出维护模式操作
l TVM票卡更换操作
l TVM硬币找零箱、纸币找零箱更换操作
l TVM硬币回收箱、纸币回收箱更换操作
l 硬币回收箱、硬币找零箱开箱操作
l 纸币回收箱、纸币找零箱开箱操作
（4）自动充值机CVM教学功能
l CVM的结构和各组成部件、功能
l 交通卡充值操作
l 一卡通交易记录查询操作
l 票价查询操作
l CVM进入/退出维护模式操作
l CVM纸币回收箱更换操作

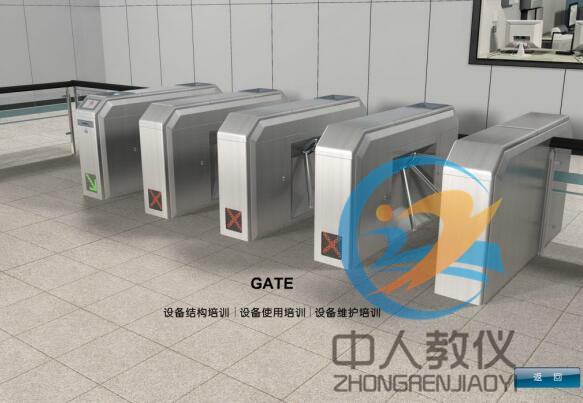

（5）闸机GATE教学功能
l GATE的结构和各组成部件、功能（双门、三杆）
l 双向GATE的双向、进站、出站模式
l 降级和紧急状态下的闸机状态
l 票盒更换操作
l 单程票、交通卡进站和出站操作
（6）系统降级模式（包含列车故障模式、进/出站免检模式、时间免检模式、日期免检模式、超程免检模式、多种降级模式组合），系统中各设备的状态变化以及相应的处置流程的教学功能
（7）系统紧急状态，系统中各设备的状态变化以及相应的处置流程的教学功能
2.2实训功能要求
采用三维仿真技术，构建城市轨道交通车站售检票设备（包括SC、BOM、自动售票机TVM、加值机CVM和闸机GATE），模拟其售检票设备功能，并按照车站售检票系统结构进行架构，提供城市轨道交通车站售检票实训环境。
（1）车站计算机SC实训功能
l SC结构和各组成部件、功能认知实训
l 正常情况下对所有BOM/EFO、TVM、CVM、GATE设备的监控功能。
l 非正常情况下降级模式功能。
l 紧急状态模式功能
l 运营结束后，报表生成和查询功能。
（2）半自动售补票机BOM实训功能
l BOM/EFO的结构和各组成部件、功能认识实训
l 车票处理实训：人工发售单程票、人工连续发售多张单程票、发售免费出站票、发售付费出站票
l BOM（非收费区车票处理）方式车票分析处理实训：（正常车票、可正常赋值车票、无效票、单程票进站15分钟内、单程票进站15分钟外、单程票过期、黑名单等类型的进站车票分析及对应处置）
l EFO（收费区车票处理）方式相应的车票分析处理实训：（正常车票、未进站车票、过期车票、超时车票、超程车票、超时超程车票、黑名单、余额不足、遗失或损坏等类型的出站票分析及对应处置）
l 交通卡续期、加值、交易记录查询实训
l 应急票制作发售实训
（3）自动售票机TVM实训功能
l TVM的结构和各组成部件、功能认知实训
l 出售单程票（硬币购票、纸币购票）实训
l TVM票价查询实训
l TVM进入/退出维护模式实训
l TVM票卡更换实训
l TVM硬币找零箱、纸币找零箱更换实训
l TVM硬币回收箱、纸币回收箱更换实训
l 硬币回收箱开箱实训
l 硬币找零箱开箱实训
l 纸币回收箱开箱实训
l 纸币找零箱开箱实训
（4）加值机CVM实训功能
l CVM的结构和各组成部件、功能认知实训
l 交通卡充值实训
l 一卡通交易记录查询实训
l 票价查询实训
l CVM进入/退出维护模式实训
l CVM纸币回收箱更换实训
（5）闸机GATE实训功能
l GATE的结构和各组成部件、功能（双门、三杆）认知实训
l 双向GATE的双向、进站、出站模式设置实训
l 票盒更换实训
l 单程票、交通卡进站和出站实训
（6）系统各类降级模式实训功能（包含列车故障模式、进/出站免检模式、时间免检模式、日期免检模式、超程免检模式、多种降级模式组合）
（7）系统紧急模式实训功能
2.3考核与管理系统功能要求
（1）考试功能：
l 学生登录
l 考生答题
l 考生交卷
l 自动评分
（2）考试组织管理功能：
l 题库管理（理论题和操作题）
l 卷库管理
l 派卷
l 考生管理
l 学生成绩统计及成绩EXCEL报表导出
（3）理论考题内容应包括：
l 车站计算机SC结构、使用、及车站售检票作业
l 自动售票机TVM结构、使用、及车站售检票作业
l 加值机CVM结构、使用、及车站售检票作业
l 闸机GATE结构、使用、及车站售检票作业
l 半自动售票机BOM结构、使用、及车站售检票作业
（4）应提供的操作考题包括：
l BOM发售单程票
l BOM发售付费出站票
l BOM发售免费出站票
l BOM连续发售多张单程票
l BOM票价查询
l BOM交通卡加值
l BOM交易记录查询
l BOM可正常赋值单程票分析处理
l BOM可正常进站票卡分析处理
l BOM过期卡分析处理
l BOM票卡进站15分钟内分析处理
l BOM票卡进站15分钟外分析处理
l EFO超时卡分析处理
l EFO单程票超时超程分析处理
l EFO过期票卡分析处理
l EFO可正常出站票卡分析处理
l EFO未进站车票分析处理
l GATE票盒更换
l CVM纸币回收箱更换
l TVM安装指定币数找零箱
l TVM登录维护
l TVM收取安装打印所有钱箱
l TVM收取安装票盒
l TVM收取安装硬币回收箱
l TVM收取安装硬币找零箱
l TVM收取安装纸币回收箱
l TVM收取安装纸币找零箱
l TVM硬币回收箱开箱
l TVM硬币找零箱开箱
l TVM纸币回收箱开箱
l TVM纸币找零箱开箱
