上海中人专业提供ZRNJ-08拖拉机柴油机燃料系统实训台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRNJ-08拖拉机柴油机燃料系统实训台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRNJ-08拖拉机柴油机燃料系统实训台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRNJ-08拖拉机柴油机燃料系统实训台ZRNJ-08拖拉机柴油机燃料系统实训台
一、产品简介

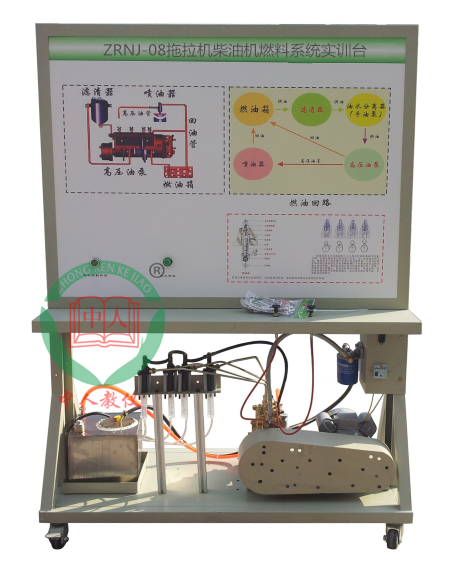

该设备采用翻新拖拉机495柴油发动机燃油喷射系统实物制作，充分展示拖拉机柴油发动机燃油喷射系统的组成结构和工作过程。
适用于学校对柴油发动机燃油喷射系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的柴油发动机燃油喷射系统，充分展示柴油发动机燃油喷射系统的组成结构和工作过程。电机转动高压泵，可演示燃油喷射工作。
2.面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析柴油发动机燃油喷射系统的工作原理。
3.面板上安装有检测端子，可直接在面板上检测柴油发动机燃油喷射系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷塑工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
5.工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图和工作原理示意图 （面板：1200*900*4mm) |
套 |
1 |
|
2 |
高压油泵 |
|
套 |
1 |
|
3 |
点火开关 |
|
个 |
1 |
|
4 |
燃油箱 |
10L |
个 |
1 |
|
5 |
喷油管 |
|
套 |
1 |
|
6 |
喷油嘴 |
|
个 |
4 |
|
7 |
滤清器 |
|
只 |
1 |
|
8 |
油管 |
|
套 |
1 |
|
7 |
单相电动机 |
|
套 |
1 |
|
8 |
漏电�；た� |
|
个 |
1 |
|
9 |
移动台架(带自锁脚轮装置) |
1240×600×1700mm(长×宽×高) |
台 |
1 |
