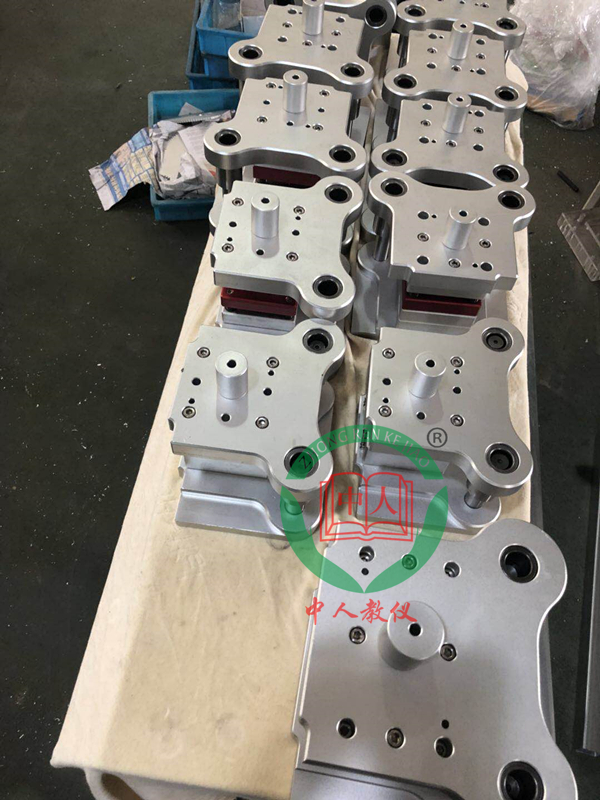

上海中人专业提供ZRMJ-CY铝合金冲压教学模具,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRMJ-CY铝合金冲压教学模具，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRMJ-CY铝合金冲压教学模具，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRMJ-CY铝合金冲压教学模具
通过对更为先进、复杂结构模具的拆装训练及成型操作，更为全面了解模具的装配，制造成型工艺，以提高对设计的深入认识�？梢钥焖俳导矢惺茏怀缮杓评砟�，大大扩展设计思路，并能做出具有工艺性的设计方案。
|
1 |
冲孔模 150×100mm |
1套 |
用模具沿封闭线冲切板料冲下的部分为废料,封闭线外是产品. 冲压1孔，料带利用四处挡料销定位。 |
|
2 |
落料模 150×100mm |
1套 |
用冲模沿封闭轮廓曲线冲切,封闭线内是产品,封闭线外是废料.用于制造各种形状的平板零件. 冲压菱形工件，产品尺寸不小于35×30 mm，料带利用挡料销定位。 |
|
3 |
弯曲模 150×100mm |
1套 |
把板材料沿直线弯成各种形状,可以加工形状较复杂的零件。 以菱形工件作为导料，弯曲高度不小于10 mm，产品自动从凸模脱落。 |
|
4 |
正装复合模 200×150mm |
1套 |
在模具同一位置上能完成几个不同的冲裁工序的模具.正装复合模,它的落料凹模在下模处,凸凹模装在上模处.不适用于多孔制件的冲裁冲压菱形工件，料带利用挡料销定位。 |
|
5 |
倒装复合模 200×150mm |
1套 |
模具同一位置能完成几个不同的冲载工序的模具.倒装复合模,它的落料凹模在上模处,凸凹模装在下模处,适用于制件平直度要求不高的厚板制件,操作方便.安全,适用于多孔制件的冲裁.冲压菱形工件，料带利用挡料销定位。 |
|
6 |
拉伸模 150×100mm |
1套 |
把板材料毛坯成形成各种开口空心工件的模具,此模具带压边装置,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。 拉伸小铝盖，拉伸深度不小于8 mm，产品尺寸不小于35 mm，模具带有压边结构，并且调整非常方便。 |
|
7 |
连续拉延模 200×150mm |
1套 |
制品首次拉深无法成形,需要多次拉延的模具。该模具用带料一端顺序拉延,直到最后一次拉延时才将制件由带料上冲落。 拉延带有凸缘的小铝盖，拉伸深度不小于8 mm，产品尺寸不小于20mm，第一次拉延深度不小于2 mm，模具带有压边结构，并且调整非常方便。 |
|
8 |
多工位级进模 200×150mm |
1套 |
多工位级进模是精密高效,长寿命的模具.它适用于冷冲小尺寸,薄料,形状复杂和大批量生产的冷冲零件. 该模具为落料、冲孔、弯曲级进模，毛料由定位销和挡料销全程定位，为90度弯曲，尺寸不小于20×15×10 mm。 |
|
9 |
V型翻板弯曲模 150×100mm |
1套 |
该模具为避免材料滑动，在定模部分高有两块翻板。当凸模压下时，翻板随材料弯转，定位板必须与材料接触，所成型的零件精度较高。V型零件尺寸不小于30×20×10 mm。 |
|
10 |
圆管冲模 150×100mm |
1套 |
该模具需将平坯料一次弯成圆管形零件。定模有两件活动凹模由顶板托住，当凸模将材料压下时，模块相向转动，将材料弯成圆形。凸模上升时，已弯成圆管零件就套在其上，随之上升。圆型零件尺寸不小于Ф17×30 mm.。 |
|
11 |
型滑块冲模 150×100mm |
1套 |
该模具需将平坯一次弯成两内侧角度小于90°的零件。模具定模部分需有两个滑块，平坯放在定位板上，当凸模下降时，平坯先被 弯成∪型 ，凸续继下降，滑块开始运动将∪形两侧向内弯成所需角度。型零件尺寸为45×30×20 mm。 |
