上海中人专业提供ZRWL-A53物联网综合实验箱,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRWL-A53物联网综合实验箱，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRWL-A53物联网综合实验箱，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRWL-A53物联网综合实验箱

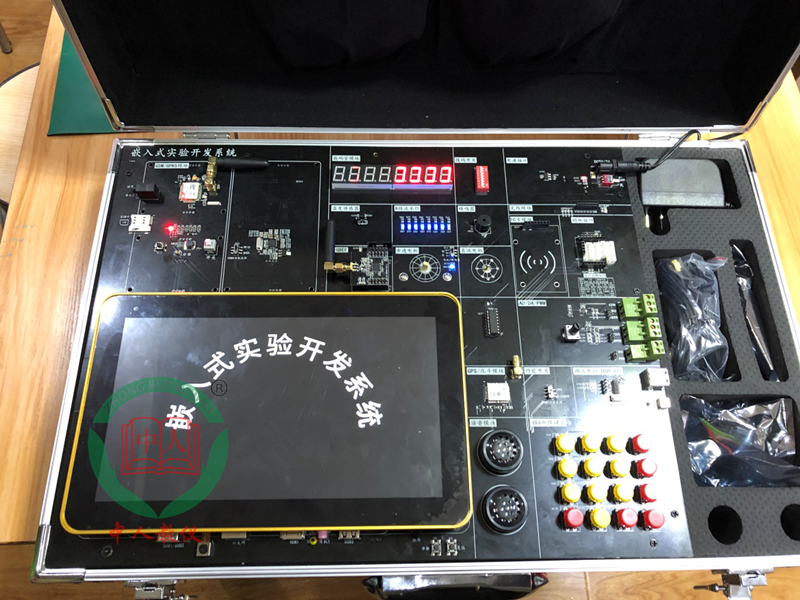

开发平台由拔插式核心板、底板、10.1寸触摸屏（可选7寸）、无线组网�？�、创新�？槲甯霾糠肿槌�。核心板采用8层板工艺设计，确保稳定可靠，可以批量用于平板电脑，车机，学习机，POS机，游戏机，行业监控等多种领域。同时支持4418核心板和6818核心板。三星S5P6818处理器，运行主频高达，1.4GHz+，S5P6818内部集成了Mali-400MP高性能图形引擎，支持3D图形流畅运行，并可播放1080P全高清视频。底板留有丰富的外设，几乎可以演示6818芯片的全部功能，支持千兆以太网、板载LVDS接口、MIPI接口、USB、HDMI等。液晶板默认采用10.1寸TFT液晶屏，同时可选配7寸液晶屏，支持背光亮度无级调节。开发平台保留了一个红外一体化接收头。为了适应教学，实验开发系统添加了4*4矩阵键盘，8路LED流水灯、8路拨码开关、8为共阳数码管（支持动态扫描）、蜂鸣器、温度传感器、2路12位ADC、2路DAC和1路PWM、步进电机、直流电机（含码盘）、SIM800CGPRS/GSM无线通信�？�、RFID射频�？�、GPS/北斗通信模块、无线通信接口（支持6种无线通信模），创新�？榻涌冢ㄖС�20多种传感器/功能�？椋�。
核心板适用于工控，电力，通讯，医疗，媒体，安防，车载，金融，消费电子，手持设备，游戏机，显示控制，教学仪器等多种领域，它向下无缝兼容L4418CV3核心板，管脚定义完全相同，可广泛用于POS，游戏机，教学实验平台，多媒体终端，PDA，点菜机，广告机等领域。
功能特性：
内核：ARMCortex-A53八核；
主频：1.4GHz*8；
内存：1GBDDR3，可定制2GBDDR3；
Flash：支持8GB/16GB/32GBemmc可选，标配8GBemmc；
24位RGB接口；
8位LVDS接口；
三路USBHOST接口，支持更多的USB设备同时使用；
USBOTG接口；
三路TTLUART接口；
1路TF卡接口；
8路LED指示；
复位按钮；
软件开关机按钮；
标配外置扬声器；
MIC输入；
耳机输出接口；
支持背光无级调节；
HDMI接口；
支持5点电容触摸；
支持USB接口WIFI/BT；
支持多种SPI，I2C，UART，等外围器件扩展；
支持MPEG4，H.263，H.264，MJPEG视频编码；
支持几乎全格式视频解码；
支持2D，3D高性能图形加速；
支持RTC时钟实时保存；
支持千兆有线以太网 RTL8211E；
支持 BT656/BT601/MIPI 摄相头接口；
GPS /北斗功能�？�；
GSM / GPRS �？椋�
支持外置 USB 3G �？椋�
支持 USB 鼠标，键盘；
支持红外一体化接收头；
支持 ZIGBEE 接口；
支持直流电机/步进电机；
支持 8 路动态扫描数码管；
支持 8 路拨码开关；
支持蜂鸣器；
支持 DS18B20 温度传感器；
支持 4X4 矩阵键盘，可做标准输入设备；
支持无线四路射频遥控；
支持打印机/压力传感器/人体红外/超声波/语音合成功能接口；
支持创新扩展接口；
1.配置清单：
1.1 CPU：8核微处理器Cortex-A53，运行主频不低于1.4GHz；可选Cortex-A9处理器
1.2 1.2 RAM: ≥1G，DDR3或DDR4
1.3闪存: 8G，支持扩展
1.4支持语音、图形、图像、视频处理, 支持支持3D图形流畅运行，并可播放1080P大尺寸高清视频
2.实验系统其它资源
2.1显示屏：≥10寸高清彩色液晶屏，可触摸；可选7寸高清彩色液晶屏，可触摸；
2.2 A/D转换�？椋�12位高精度；
2.3 D/A转换�？椋�12位高精度；
2.4音频�？椋褐С致罂朔缡淙牒土⑻迳镆羰涑觯�
2.5步进电机：DC5V供电，4线8拍；
2.6直流电机：DC5V供电，可实现电机正、反转及1路PWM输出；
2.7 LED数码管: 8bit，支持动态扫描显示；
2.8标准4*4键盘；
2.9拨码开关8个；
2.10 LED灯 8个；
2.11 HDMI接口；支持MIPI/LVDS，支持双屏异显
2.12以太网接口；
2.13 USB接口: 同步支持不少于3个USB2.0及以上外部接口资源；
2.14复位电路；
2.15 UART串口；
2.16能适配各类传感器�？椋ň咛迥？橹掷嗉谌糠郑菏笛橄低撑渲玫拇衅髂？椋�，并配套相应的实验项目，各模块可以独立使用或组建物联网使用；
2.17支持Android 系统（版本不低于4.0）和Linux系统（版本不低于3.5），可在两种操作系统间切换，且每种系统下均配有相应的实验项目；
2.18提供安装软件及配套的实验指导书、实验教材、课件、程序源代码等资料。
3.扩展�？椋�
3.1.1 GPRS�？�
3.1.2 ZigBee�？�
3.1.3 Camera模块
3.1.4 RFID�？�
3.1.5 Bluetooth�？�
3.1.6 WIFI�？�
3.1.7 GPS模块
3.1.8温度�？�
3.1.9压力传感器
3.1.10语音�？�
3.2.1北斗定位�？�
3.2.2 3G�？�
3.2.3酒精气体�？�
3.2.4 FPGA�？�
3.2.5无线遥控�？�
3.2.6红外报警模块
3.2.7指纹识别�？�
3.2.8条码扫描�？�
3.2.9 IC卡�？�
3.2.10声响/光敏�？�
3.2.11可燃气体�？�
3.2.12湿度模块
3.2.13超声波测距�？�
3.2.14红外�？啬？�
3.2.15微型打印机�？�
