产品名称：[ZRBP-TSG交流变极调速系统电气实训柜]
上海中人专业提供ZRBP-TSG交流变极调速系统电气实训柜,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRBP-TSG交流变极调速系统电气实训柜，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRBP-TSG交流变极调速系统电气实训柜，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRBP-TSG交流变极调速系统电气实训柜
ZRBP-TSG交流变极调速系统电气实训柜

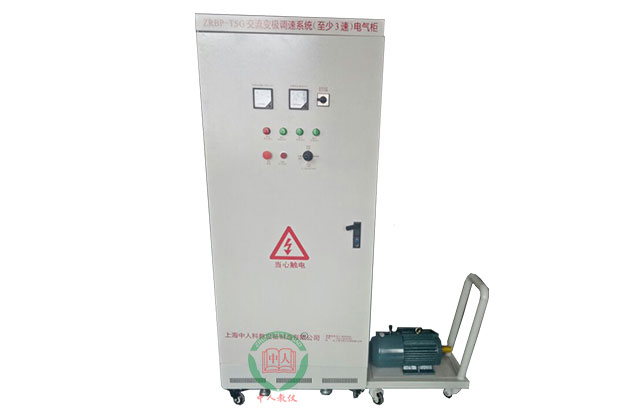

参考图片
一、概 述
YD系列变极多速三相异步电动机是在Y系列基础上研制的新型变极多速三相异步电动机，具有效率高、起动转矩大、噪声低、振动小等优点。由于该系列电机可通过改变极对数而改变电动机的转速，从而达到功率的合理匹配并使变速系统得到简化，因而在纺织、印染、化工等行业得到广泛使用。
三速交流变极调速电气实训柜是为满足社会各行业对电机设备的安装、调试、维修方面的电工、电气技术人员的需求，结合各职业院校电气类相关专业开设的《电工技术》、《工厂电气控制》、《电机拖动及控制》等课程的技能训练而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核设备，也是各职业院校电气类相关专业的实训设备。
二、特 点
1. 采用标准配电柜为主体柜，控制柜空间利用合理、占地面积小，外形美观。
2. 控制柜的器件选型、安装、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘配合”、“电工成套装置中的导线颜色”、“电机线端标志与旋转方向”等国家相关标准的规定进行设计。
3. 所用器件均采用国内外知名品牌，产品质量有保证。
4. 采用YD100L-6/4/2三相三速电动机为控制对象，模拟电动机起动与控制，贴近工业现场。
5. 提供各种�；すδ埽笛蛋踩煽�。
三、技术性能
1. 输入电压：三相四线（或三相五线）～380V±10% 50Hz
2. 工作环境：温度-5℃～+40℃ 相对湿度＜85%（25℃） 海拔＜2000m
3. 装置容量：＜10kVA
四、系统配备
本实训柜主要由柜体、电气室、三速电动机，刹车电机等组成。
1. 柜体
柜体为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板，结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标志。控制柜还设有四个万向轮和四个固定调节机构。
2. 电气室
正面柜门设有交流电压表、交流电流表、电压指示切换开关，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值，交流电流表用来监视负载电流的大小�；棺坝性诵凶刺甘镜啤磁タ氐�。电气室内部主要由断路器、熔断器、交流接触器、时间继电器、电流互感器、电动机�；て鞯绕骷槌�。
3. 三相三速电动机
三相异步电动机型号为 YD100L- 6/4/2，极数为6/4/2，额定功率0.75KW1.3KW1.8KW，额定电压380（V），额定转速960/1400/2800（rpm），电动机安装在钢板小车上，配有四个万向轮，带专用电机连接电缆，带电磁刹车电机1台。
五、实训项目
1. 三相三速电动机的认知
2. 三相三速电动机控制线路的器件选择与安装
3. 三相三速电动机控制线路的布线与接线
4. 三相三速电动机控制线路的调试
5. 三相三速电动机控制线路运行试验
6.三相三速电动机控制线路的故障分析与检修
