上海中人专业提供ZRXNYC-13纯电动汽车充电桩与充电系统实训台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRXNYC-13纯电动汽车充电桩与充电系统实训台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRXNYC-13纯电动汽车充电桩与充电系统实训台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRXNYC-13纯电动汽车充电桩与充电系统实训台

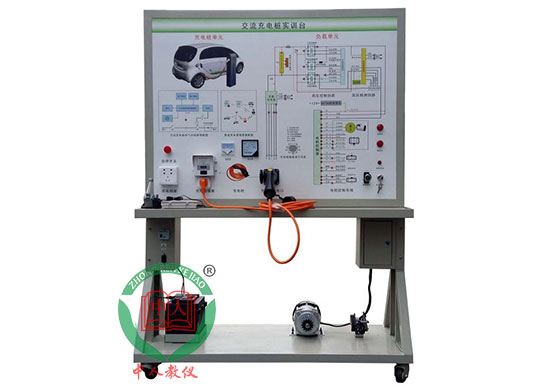

参考图片
一、产品简介
该设备完整展示了新能源汽车充电装置系统,全面展示了充电桩的组成、结构、原理、操作及排故障。
配套国标充电枪与车载充电座,且安装真实的驱动电动机运行负载。
二、功能特点
1.详细的原理框图展示，真实可操作运行的充电系统与电机驱动系统。
2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车充电与电机驱动系统结构原理图和实物，认识和分析电动汽车充电与电机驱动系统的工作原理。
3.真实的交流充电桩充电端口，便于学习充电端口管脚定义及作用。
4.面板上安装有点火开关、充电桩分解组件，电机驱动系统组件，电动机控制器，工况指示灯，电源开关，油门踏板，制动踏板，动力电机与电池等�？橛氩僮菘亍�
5.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
6.配套充电桩智能充电卡片、充值软件。
7.安装充电桩的电压表与电流表，同步显示数据。
三、产品组成
电动车交流单枪充电桩、智能充电卡片、充值软件、电压显示、电流显示、交流充电桩充电插座/充电枪、蓄电池组、负载单元等组成，可移动的台架。
四、技术规格
1.供电电源：AC220V ±10% 50Hz
2.供电电流：最大32A
3.工作温度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(长×宽×高)
3.设备颜色：标准7032等
4.钢管：40*40*3mm
5.设备机柜：1.5mm冷板冲压成形，背面设置维修门；
6.移动脚轮：100*60mm
五、实训项目
1.交流充电桩内部电路原理实训。
2.交流充电桩的部件组成及作用实训。
3.交流充电桩的操作方法实训。
4.操作充电桩对蓄电池充电、蓄电池通过负载放电的全过程实训。
5.故障设置、排除思路和方法实训。
6.智能充电卡片、充值软件应用实训。
六．基本配置(每台)
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
|
1 |
检测控制面板 |
装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm |
套 |
1 |
|
2 |
充电桩组件 |
国标220V16A,3.5KW |
套 |
1 |
|
3 |
充电插座与充电枪 |
国标 |
套 |
1 |
|
4 |
智能充电卡片、充值软件 |
配套 |
套 |
1 |
|
5 |
电动车电机 |
48V1KW |
套 |
1 |
|
6 |
电动车电机控制器 |
48V1KW |
套 |
1 |
|
7 |
油门踏板，制动踏板，动力电池组 |
配套 |
套 |
1 |
|
8 |
模拟指示灯 |
配套 |
套 |
1 |
|
9 |
操作开关 |
配套 |
套 |
1 |
|
10 |
直流接触器 |
配套 |
套 |
1 |
|
11 |
移动台架 |
1240×600×1700mm (带自锁脚轮装置) |
台 |
1 |
|
12 |
故障模拟与排除装置 |
配套 |
套 |
1 |
|
13 |
保险丝盒 |
配套 |
套 |
1 |
|
14 |
保修卡/合格证 |
配套 |
套 |
1 |
|
15 |
教师手册 |
配套 |
套 |
1 |
