上海中人专业提供ZR-1 环保型PCB制板工艺系统,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZR-1 环保型PCB制板工艺系统，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZR-1 环保型PCB制板工艺系统，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZR-1 环保型PCB制板工艺系统ZR-1 环保型PCB制板工艺系统
一、系统特点
是PCB设计及验证设计快速制板的研发利器，PC控制完成全自动钻孔替代人工操作；PCB雕刻、局部雕刻、钻扩孔、切割一次完成，雕刻制板解决了化学污染环境的优点，减少了使用转印纸、感光纸等工艺的麻烦；采用USB接口通信，速率快，软件操作简单。

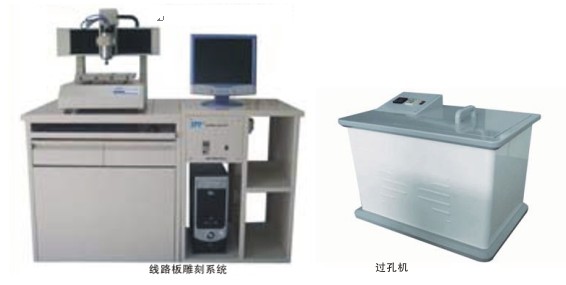

二、雕刻机结构及技术参数
传动机构XYZ均采用直线导轨，滑块预紧装置，保证滑块无间隙；机器整体结构采用铸铁件，整体铣平，导轨支撑面平整、稳定；XYZ轴均采用德国原装进口滚珠丝杆，运动平稳，雕刻精度高、整体震动小。
强大的软件设计功能，通过PROTEL绘制图形后转换成Gerber文件导入雕刻机软件系统，该系统具有原点设定、返回原点、双面板定位孔冲定、线路隔离、镂空、隔边、断点续刀、局部雕刻及钻孔识别孔径大小及选择刀具、钻头等识别功能。
主要技术参数：
|
规格型号 |
ZR-1 |
钻孔深度 |
0.02～ |
|
最大工作面积 |
|
钻孔孔径 |
≥ |
|
加工面数 |
单/双面 |
钻孔速度 |
100 孔/分钟 |
|
驱动方式 |
步进电机 |
直线导轨 |
工业级线形方滑轨 |
|
主轴电机 |
60000rpm变频电机 |
传动方式 |
滚珠丝杆 |
|
最大移动速度 |
|
控制方式 |
ARM |
|
最小线宽 |
4mil（ |
通信方式 |
RS-232/USB |
|
最小线距 |
6mil（ |
安全性能 |
硬件限位�；ぃ拮酝� |
|
分辨率 |
|
防尘罩 |
标配 |
三、双面板过孔机
技术参数：
|
最大孔化板面 |
340* |
阳极铜板 |
180*100* |
|
最小孔径精度 |
|
电源 |
220V/50-60HZ |
|
最大厚径比 |
2.5：1 |
外形尺寸 |
350*270* |
|
工作电流 |
0 |
重量 |
|
四、全套系统推荐配置：
|
名 称 |
规格型号 |
数量 |
备 注 | |
|
电脑 |
|
1台 |
自备 | |
|
线路板裁板机 |
JD-CBJ |
1台 |
| |
|
线路板雕刻机 |
JD-3020 |
1台 |
| |
|
PCB教学挂图 |
JD-TP |
1套 |
1、尺寸：1200* 2、塑框镶边，内容介绍制板设计工艺及制作流程。 | |
|
PCB仿真教学软件 |
JD-JC |
1套 |
用于PCB教学用视频资源CD | |
|
配套耗材 |
单面敷铜板 |
|
50片 |
|
|
双面敷铜板 |
|
25片 |
| |
|
雕刻刀 |
|
10根 |
| |
|
钻头 |
|
10支 |
| |
|
化学沉铜液 |
|
1桶 |
| |
|
双面板导电胶 |
|
1瓶 |
| |
|
附注：实际增减设备数量，根据实际需求。 | ||||
