上海中人专业提供ZRHGGY-02 反应精馏实验装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRHGGY-02 反应精馏实验装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRHGGY-02 反应精馏实验装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRHGGY-02 反应精馏实验装置

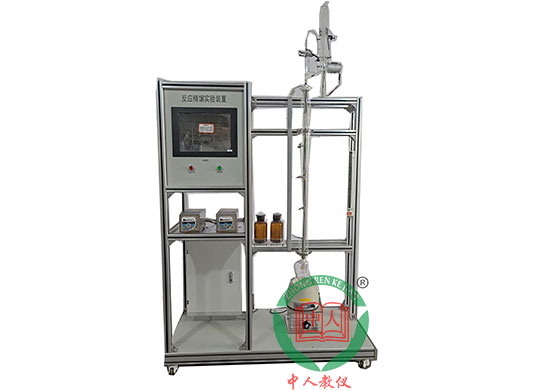

参考图片
装置特点：
1、利用本装置，可以实现普通精馏操作，也可实现反应精馏；既可实现连续操作，又可进行间歇操作；既可采用分相回流，又可采用混相回流。
2、反应精馏既服从质量作用定律又服从相平衡规律，适于进行可逆平衡反应和异构体的分离。实验体系为乙酸乙酯的制备。在塔身上部某位置加入带有酸催化剂的醋酸，塔身下部某位置加入乙醇。
3、玻璃塔外壁采用透明导电膜保温抵抗热损失，塔内可装填不同的填料。
4、塔体留有侧线进、出口，可供进、出料和取样、测温用。
5、集约化控制，智能化测、控温，操作方便易行。
装置功能：
1、本装置可进行反应精馏操作，也可进行普通精馏操作；既可连续操作，又可间歇操作。
2、玻璃塔外壁采用透明导电膜保温抵抗热损失，塔内可装填不同的填料。
3、塔体留有侧线进、出口，可供进、出料和取样、测温用。
4、装置能够完成不同回流比操作，考察回流比对产物分布、分离效率的影响。
5、全触摸集成化控制，高稳定数据传输，硬件加密。
主要配置 玻璃精馏塔、保温塔、冷凝器、玻璃塔釜、加热器、蠕动泵、U型压力计、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施：
水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。
电：电压AC220V，1.5kW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
技术参数：
1、玻璃塔：五侧口塔体，塔体Φ20mm，塔高1.4m，玻璃外罩Φ70mm，填料：316L不锈钢Φ3mmθ网环。
2、塔保温：塔外壁上、下两段透明导电膜加热保温（手动控制），加热功率各250W
3、塔头：自动回流比控制，蛇管冷凝器，塔顶冷凝液体的回流采用摆动式回流比控制器操作。此控制系统由塔头上摆锤、电磁铁线圈、回流比计数器等仪表组成。
4、玻璃塔釜：容积500mL，测温口。
5、加热器：功率300W，集成控制。
6、温度传感器：Pt100，显示分度0.1℃。
7、进料泵：蠕动泵，转速范围0.1～100rpm。
8、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。
9、模拟量�？椋焊叽�16位分辨率，总和精度±0.5%，内建RS485通讯模式。
10、温度�？椋悍直媛�0.1℃，精度0.5%，内建RS485通讯模式。
11、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。
12、额定电压：220V，总功率：1.5kW。
13、外形尺寸：1300×500×2300mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
14、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
15、配数据采集软件一套，在线工业组态软件一套。
