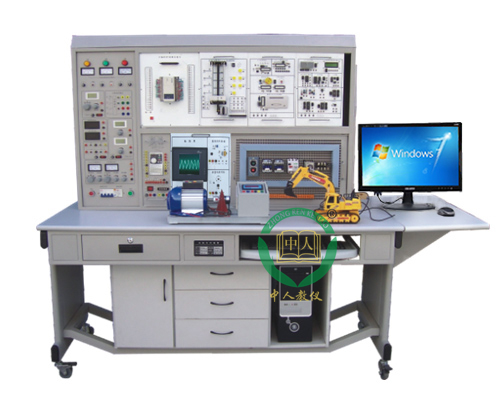

上海中人专业提供ZRGYX－03B 工业自动化综合实训装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRGYX－03B 工业自动化综合实训装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRGYX－03B 工业自动化综合实训装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRGYX－03B 工业自动化综合实训装置
本装置结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，实训挂箱包含PLC主机挂箱、变频器挂箱、触摸屏挂箱、PLC模拟负载挂箱、直流电机、步进电机实训装置、伺服电机实训装置、实训网孔板挂箱及丰富的验证演示装置。实训内容包括PLC的基础实训、PLC综合实训，变频器的认识、操作、参数设定及通讯实训，触摸屏的认识、操作应用实训，步时电机应用实训，伺服电机控制实训等，实训项目丰富、综合性强、紧跟世界工业自动化发展潮流。
一、产品特点
1、�？槭浇峁�，挂箱更换方便，便于组织各种实训项目及扩展新的实训功能。
2、适合就业前及岗前综合技能训练，适合高级工技能培训考核。
3、能进行小型工程项目设计、设备选型、安装调试、操作模拟。
4、只需三相四线交流电源即可投入使用，实训资源丰富、综合性强，有效节约实训用房。
5、安全性高，除配备电压型和电流型漏电�；て魍�，装置设有单片机全程监控的过载或短路软件截止�；すδ�，确保设备和人身安全。
二、技术性能
1、输入电压：三相四线制～380V±10% 50Hz
2、工作环境：温度范围
3、装置容量：＜1.5KVA
4、外形尺寸：
三、装置配备
（一）电源、信号源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝合金面板。为实训提供交流电源、直流电源、信号源、测试仪表、安全�；さ�。具体功能如下：
1、主控功能板
（1）三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压。
（3）三相四线电源输出，具有单片机全程监控短路或过载软载止�；すδ�。具有短路、过载、告警功能，故障排除复位后才能启动工作电源。
（4）装有～220V输出安全插座，为外部仪器提供安全工作电源。
2、直流电源
（1）一路直流0-30V连续可调直流电源、内置式继电器自动换档，多圈电位器连续调节，具有预设式限流�；すδ�，最大电流
（2）提供±12V、+5V、+24V直流稳压电源，均有短路�；すδ堋�
（3）恒流源一路：0-500mA连续可调，分2mA、20mA、500mA三档，具有输出开路，短路�；すδ堋�
3、函数信号发生器：输出正弦波、三角波、短形波。
（1）频率范围：5Hz到550KHz，分五个频段。
（2）频率指示：由Hz表直接读出。
（3）电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，具有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
（二）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。设有抽屉和元器件储存柜。
（三）实训组件
1、PLC实训组件
配置三菱FX1N-40mR主机，集成数字量I/O（24路数字输入，16路数字量输出），FX1N-485BD通讯模块，FX0N
2、PLC实训模拟挂箱
|
序号 |
编号 |
控制对象实训�？� |
实训教学目标 |
|
1 |
SX1 |
抢答器/音乐喷泉 |
通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。 |
|
2 |
SX2 |
装配流水线/十字路口交通灯 |
通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。 |
|
3 |
SX3 |
水塔水位/天塔之光 |
通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。 |
|
4 |
SX4 |
自动送料装车/四节传送带 |
通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。 |
|
5 |
SX5 |
多种液体混合装置 |
通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。 |
|
6 |
SX6 |
自动售货机 |
通过对用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。 |
|
7 |
SX7 |
自控轧钢机/邮件分拣机 |
通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。 |
|
8 |
SX8 |
机械手控制/自控成型机 |
通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。 |
|
9 |
SX9 |
加工中心 |
通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。 |
|
10 |
SX10 |
四层电梯 |
通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。 |
|
11 |
SX11 |
步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成； 直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。 |
通过利用PLC对步进电机及直线运动实物�？榈目刂�，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。 |
|
12 |
SX12 |
自动洗衣机/电镀生产线 |
通过对洗衣机进出水时间、洗涤流程及电镀生产线中物块侵入不同溶液的时间、方式、先后顺序的控制，掌握多点PLC控制系统的综合应用能力。 |
3、变频器实训挂箱
配置三菱FR-S540变频器，带有RS485通讯及BOP操作面板。
4、触摸屏实训挂箱：
规格为5.7英寸，256色，了解工业触摸屏的功能及使用方法，掌握PLC之间的通信知识，并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。
5、网孔板及器件：
规格为
6、电机导轨及光码盘测速系统
含光码盘测速系统（配有进口光电编码器）一套，不锈钢导轨1幅，道轨平整度好，无应力变形，同心度好。
7、工控组态软件一套：
打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
8、PLC仿真实训软件一套：
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线，并对接线进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟，对错误程序进行检查
9、交流伺服电机及控制系统一套：功率600W，绝缘等级B级。
10、高压无刷直流电机及控制系统一套：功率130W，绝缘等级B级。
11、交流电机一台，380V Y/△接法
12、实训模型
（1）井道电梯实物模型一台：具有楼层显示，自动开门关门功能。
（2）挖土机实物模型一台：集PLC技术、微机控制技术于一体。
（3）运动小车模型：集步进电机、PLC于一体，进行小车运动位置控制。
四、实训项目
（一）PLC基本技能实训
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.PLC仿真实训
（二）PLC模拟控制应用实训
|
3.数码显示控制 4.抢答器控制（优先级、数值运算，具有声效功能） 5.天塔之光控制（闪烁、发射、流水型） 6.音乐喷泉控制（具有声效功能） 7.十字路口交通灯控制 8.水塔水位控制 9.自动送料装车系统控制 10.四节传送带控制 11.装配流水线控制 12.多种液体混合装置控制 |
13.自控成型机控制 14全自动洗衣机控制（具有声效功能） 15.电镀生产线控制 16.自控轧钢机控制 17.邮件分拣机控制 18.自动售货机控制 19.机械手控制 20.三层电梯控制 21.四层电梯控制（实物） 22.加工中心控制（实物） |
（三）PLC实物控制实训
|
23.直线运动位置识别、运动轨�？刂啤⒍ㄎ豢刂� 24.步进电机运动控制 |
25.井道电梯运行控制 26.挖土机的自动控制 |
（四）PLC高级技能实训（设计、安装、调试及检修）
|
27.三相电机点动控制线路 28.三相电机自锁控制线路 29.三相电机正反转控制线路 |
30.三相电机Y/△启动控制线路 31.三相电机顺序启动电气控制线路 32. C620车床的电气控制线路 |
（五）PLC、变频器、触摸屏综合应用技能实训
|
33.变频器功能参数设置与操作 34.变频器报警与保护功能 35.外部端子点动控制 36.变频器控制电机正反转 37.多段速度选择变频调速 38.变频器无级调速 39.基于外部模拟量(电压/电流）控制方式的变频调速 40.瞬时停电启动控制 41.PID变频调速控制 42.PLC控制变频器外部端子的电机正反转 43.PLC控制变频器外部端子的电机运行时间控制 |
44.基于PLC数字量控制方式的多段速 45.基于PLC模拟量控制变频开环调速 46.基于PLC通信方式的变频器开环调速 47.基于PLC通信方式的速度闭环控制 48.基于PLC模拟量方式的变频器闭环调速 49.变频器恒压供水系统的模拟 50.基于触摸屏控制方式的基本指令编程练习 51.基于触摸屏控制方式的LED控制 52.基于触摸屏控制方式的温度PID控制 53.PLC、触摸屏与变频器通信控制 54.基于MCGS的现场总线网络通信技术 |
（六）PLC控制直流电机调速实训
（七）PLC控制交流伺服电机实训
