可采用各种车型
产品简介：

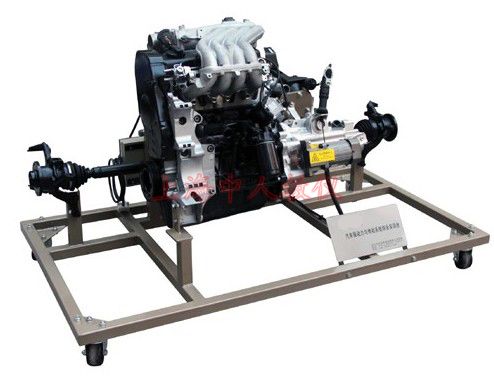

该设备采用大众捷达原车发动机和传动系统实物进行剖面处理，全面展示发动机和传动系统的组成结构。适合于汽车发动机和传动系统理论教学和拆装实训的教学需要。
功能特点：
1. 采用真实的原车发动机和传动系统实物进行剖面处理，充分展示发动机和传动系统的组成结构。
2. 由三相齿轮减速感应电机带动发动机曲轴做低速运转，真实演示从发动机到驱动轮的动力传递过程。
3. 实训台驱动部分加装安全防护罩。
4. 实训台提供了学员拆装发动机和传动系的工作平台。
技术参数：
1. 外形尺寸：1600×1400×1200mm(长×宽×高)
2. 动力电源：三相四线(三相五线 380V±10% 50Hz)
3. 三相齿轮减速感应电机：
u 型 号：5IK120GN-C
u 额定电压：AC 220V/380V 50Hz
u 额定功率：120W
u 额定转速：50Hz 90/1400rpm 60Hz 90/1500rpm
u 减 速 比：30
4. 工作温度：-40℃～+50℃
基本配置：
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
原车发动机总成 |
大众捷达 |
台 |
1 |
|
2 |
手动变速器总成 |
大众前驱 |
台 |
1 |
|
3 |
离合器 |
|
个 |
1 |
|
4 |
主减速器 |
|
套 |
1 |
|
5 |
差速器 |
|
套 |
1 |
|
6 |
半轴 |
|
套 |
1 |
|
7 |
三相齿轮减速感应电机 |
5IK120GN-C |
台 |
1 |
|
8 |
驱动机构(带安全防护罩) |
|
套 |
1 |
|
9 |
三相漏电�；た� |
DZ47LE-32 |
个 |
1 |
|
10 |
移动台架(带自锁脚轮装置) |
1600×800×900mm (长×宽×高) |
台 |
1 |
