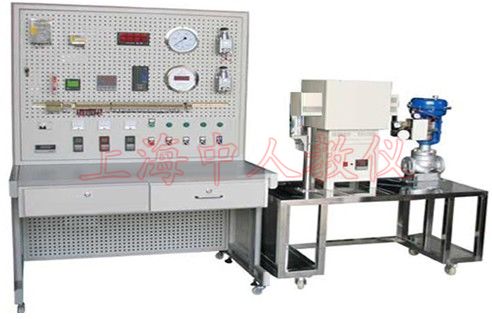

ZRHDU3000-3仪表自动化实训装置

“仪表专业实训平台”为自动化及相关专业的教学及实训设备。其项目与功能满足学�！肮炭刂埔潜砑白爸谩笨纬淌笛档慕萄б�。通过本套实训装置，学生可熟练掌握过程控制仪表及装置的使用、调试与维护，熟悉仪表控制装置信号回路及信号关系，培养与提高学生从事仪表及过程自动化系统维护的专业基础技能，为将来走向工作岗位打下坚实的基础。

3.1实训装置特点

1．布局情景性：实训平台按仪表控制屏式样加装相关盘装仪表，配合现场仪表与现场信号装置。

2．操作灵活与开放性：各类信号源、仪表无固定线路连接，实训中根据实训项目、目的，按实际要求选用、连接。

3．实训工程性：各类信号源、仪表均由端子排引线，实训中通过端子接线形式构建所需装置、线路及信号回路。

4．实训项目及内容多样性：实训设备包括显示、控制、操作、执行、变送、测量、安全及报警等多种类仪表。

5．设备先进性：采用目前广泛应用的先进的、智能化自动化仪表。

6．实训安全性：装置具有接地保护、漏电保护功能，安全性符合相关的国标标准。

3.2、实训装置组成

1．实训平台

实训平台应具有四个功能区，分别为实训工作台面；电源与信号源区域；仪表安装网孔板区域；现场仪表框架区。

连接原则：电源、信号源、仪表接线端子均分别引线到各自独立的端子排上，便于接线实训中的反复操作；电源、信号源、仪表输入输出端独立设置，同时便于学生熟悉、理解各回路，理解输入、输出信号关系；模块仪表间、仪表与信号源间无固定连接，便于根据实训内容与要求，灵活连接，接线操作安全方便，最大程度的锻炼了学生的动手能力和理解能力。

（1）实训台面（带脚轮，方便移动）

实训台为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固；桌面用于安装电源控制屏、信号源屏、仪表安装网孔板，并提供一个宽敞舒适的工作台面；台面应设抽屉，下部设柜，用于放置工具、存放挂件及资料等。

外形尺寸：约120×75×70cm

（2）喷塑网孔板

设计原则：用于安装实训仪表、信号指示仪表、接线端子。各�？橐潜硐喽远懒�，安装位置与间距应便于安装和拆卸实训。

（3）交流电源

技术参数：提供实验所需的单相AC220V电源，装置容量：＜4.5kVA。设有交流电源监视电压表；通过空气开关、启停按钮与指示灯进行总电源控制与指示；设有漏电�；た刂谱爸�；具有不少于4路AC220V电源对外输出到接线端子；各路电源通过开关进行控制，并提供指示灯指示。

（4）直流电压源

技术参数：提供电压：24VDC，电流3A，经接线端子提供8路电源输出；

提供电压：5VDC，电流1A，经接线端子提供2路电源输出。

安装位置：实训平台电源区

（5）电压、电流信号源

技术参数：提供二路独立可调直流1-5V电压信号源和一路直流0-30mA电流信号源。带负载范围：100—1K。

安装位置：实训平台信号源区。分别经接线端子输出。

（6）指针式精密电流表。

数量：二只。

技术参数：测量范围0-30mA，精度0.2级。

安装位置：实训平台网孔板。分别引线到接线端子，能灵活地用于测量差压变送器输出电流和信号源的输出电流及其它电流。

（7）数字式电压表。

数量：二只。

技术参数：测量范围0-10V，可换量程，三位半（31/2）。

安装位置：实训平台网孔板，分别引线到接线端子，能灵活地用于信号电压测量。

（8）盘装标准压力表。

数量：一只。

技术参数：指针式，直径：150mm，压力范围0—0.16MPa，精度0.25。

安装位置：嵌装式网孔板安装。网孔板安装导压管接头。

（9）盘装标准数字压力表。

数量：一只

技术参数：测量范围：0-2.5MPa，内置电源供电。

安装位置：嵌装式网孔板安装。网孔板安装导压管接头

（10）气动定值器

数量：2只。

技术参数：气源压力：140—250KPa，输出气压0-100KPa可调。

安装位置：实训平台信号区，分别提供气源引入接头、输出接头，接头可安装于信号源区或网孔板。便于为差压变送器、气动执行器提供压力信号、控制信号。

（11）减压过滤器

数量：2只。

安装位置：实训平台桌侧挂装。一只减压过滤器为两只定值器提供140KPa的气源压力，另一只减压过滤器为电气阀门定位器提供气源。

（12）不锈钢安装框架（带脚轮，方便移动）

数量：一架。外形尺寸；约100×50×50cm

技术参数：用于仿现场安装差压变送器；支承气动执行器；放置马沸炉热源装置；放置空压机。结构形式与尺寸应便于安装、拆卸送变送器、执行器。

置于实训桌旁。

2、智能差压变送器

技术参数：型号：EJA110A-DMS4A-22EC，测量差压范围：0-100kPa，输出信号：4-20mADC，BRAIN协议数字通讯，可通过BRAIN协议由BT200手持编程终端进行设定与监控，也可进行现场设定；内置液晶数字显示表带测量范围设置钮；防爆结构型：Ex iaIICT6IP67。

附件：配三阀组、直通终端接头、安装套件。

安装位置：不锈钢框架，仿现场安装。

3、气动执行器

技术参数：型号：CV3000系列HTS单座调节阀，DN40，PN1.6；上阀盖：常温型（P）；阀体材质：ZG230-45；压盖型式：螺栓压紧式；阀芯型式：单座柱塞型阀芯；阀芯材质：SUS304；法兰标准：JB/T79.1-94。执行机构：HA2多弹簧薄膜执行机构；弹簧范围：20～100kPa。

安装位置：不锈钢框架，仿现场安装。位置分布应便于拆装阀门定位器。

4、电气阀门定位器（与HTS单座调节阀配套）

技术参数：型号HEP-16；输入信号：4-20mA；作用方式：双作用，可方便进行正反作用的切换。

存放位置：实训平台面下柜内，工作中安装于气动执行器上。

5、智能调节器

技术参数：型号：AI-818型；具有标准PID控制规律；能同时显示SV、PV，并具有阀位指示功能；具有手动、自动无扰动切换功能；具有参数超限报警功能。电源要求：24VDC供电。

安装位置：网孔板，并设置与接线端对应网孔板接线端子。

6、闪光报警仪

技术参数：型号要求：XXS型，或具有同等功能的它种型号。功能要求：具有八个闪光报警回路；模拟电压输入，可通道可独立设置报警值；元源开关触点输入；各通道独立报警；带消音、试验功能；电源要求：24VDC

安装位置：网孔板，并设置与接线端对应网孔板接线端子。

7、智能光柱显示仪表

技术参数：型号要求：WP-T系列；输入信号类型：输入端口具备万能信号输入，通过仪表菜单的选定，实现不同类型输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换；显示方式：双屏双光柱竖式显示；两路相互独立的继电器控制/报警输出；电源要求：24VDC供电；

安装位置：网孔板，并设置与接线端对应网孔板接线端子。

8、智能操作器

技术要求：型号要求：SWP-LCD-NLQ系列；功能要求：输出方式为4～20mA输出，PV输入类型为1～5 V，SV输入类型4～20mA；具有上限、下限报警输出功能；同时显示输入值和输出百分比值、指示报警和输出状态；具有手动、自动双向无扰动切换，作为智能调节器的后备操作器，并可取代伺服放大器直接驱动电动或气动执行机构。电源要求：24VDC供电；

安装位置：网孔板，并设置与接线端对应网孔板接线端子。

9、YU-6型活塞压力计。

技术要求：检验压力范围：0—1Mpa，等级：2，精度等级：0.05，基本误差：0.05%。配套砝码、压力表接头。

存放位置：实训台下柜内。工作置于实训台面。

10、精密压力表YB-150。

技术要求：测量范围：0—1Mpa、精度：0.4级，直径：150mm，指针式带镜面，径向接头直接安装式。

用于配套YU-6型活塞压力计。

存放位置：存放于实训台面下柜内。工作时安装于压力校验台。

11、UJ-36直流电位差计。

技术参数：该仪器是测量低电势的电位差计，测量范围0～120mV，内附指零仪和标准电池，准确度：0.1，最小步进值：5μV。

存放位置：实训台下柜内。工作置于实训台面。

12、马沸炉

技术参数：型号SK2-2-12（或与之相当、较高级均可），单相200V，50Hz，2kW。最高温度1000℃，配控制器，温度控制误差<0.5℃。

开孔并配安装螺纹，用于实训中插入并安装热电偶、热电阻测温元件。

安装位置：不锈钢安装框架的合理位置。

13、热电偶测温元件

技术参数：铠装镍铬-康铜热电偶，型号为：WREK-33型，活动卡套螺纹式热电偶；

安装位置：存放于实训台面下柜内，工作时安装于马沸炉同内，用于温度测量实训。

14、热电阻测温元件

技术参数：装配式铂热电阻，型号为：WZP-231型，Pt100；固定螺纹式装配热电阻。

安装位置：存放于实训台面下柜内，工作时安装于马沸炉同内，用于温度测量实训。

15、安全栅

技术参数：连接屏装仪表与现场仪表，分别配变送器、电气阀门定位器执行器，将EJA差压变送器和电气阀门定位器的信号进行安全隔离，组成本质安全防爆系统。

ZTM-5000系列隔离式安全栅：输入式：4只，输出式：4只，齐纳式安全栅：8只。

安装位置：隔离式分别安装于4套网孔板，齐纳式安全栅安装于8套网也孔板上。并设置与接线端对应的网孔板接线端子。

16、BT200智能仪表手操器

技术参数：型号：BT200-N-00，通讯协议：BRAIN。配合BRAIN协议的EJA差压变送器进行数字通讯，对EJA差压变送器进行设定与监控。

17、空气压缩机

空气压缩机采用（*静音）且具有气量自动调节系统的空压机，用于给气动调节阀、差压仪表提供气源与压力源，最大压力：0.7~0.8MPa。

配套减压过滤器，可调节输出压力。

18、、数字万用表

配置要求：型号：胜利万用表VC9801A，

20、实验用导线、导压管、接头。

技术参数：各种颜色的导线若干，线径：0.3、0.5两种；线头：与两种线型配套的线头若干；实训装置所需带接线端连接导线若干；气压所需导压管、三通、终端接头，配置数量应能满足实训所需。

21、实训工具

技术参数：维护用的螺丝刀、扳手、电工胶带、保险丝等工具。

22、实训装置资料

配置要求：实训平台相关说明文件、技术文件；实训装置（设备）技术文件、使用说明书等。

四、实训装置配置清单（实训装置套数：8套）

序号	名称	型号	数量	备注
1	实训平台	参见实训装置说明	1套	具体配置见“3.2、实训装置组成”
2	差压变送器	川仪EJA110A-DMS4A-22EC	1台	具体配置见“3.2、实训装置组成”
3	气动调节阀	川仪HTS单座调节阀； HA2多弹簧薄膜执行机构；	1台
4	电气阀门定位器	川仪HEP-16（HTS配套）	1台
5	智能调节器	AI-818型	1台
6	精密压力表	YB-150	1台
7	活塞压力计	YU-6型	1台
8	直流电位差计	UJ-36	1台
9	铠装镍铬-康铜热电偶	WREK-33	1台
10	装配式铂热电阻	WZP-231型，Pt100	1台
11	闪光报警仪	XXS系列	1台	具体配置见“3.2、实训装置组成”
12	智能光柱显示仪表	WP-T系列	1台
13	智能操作器	SWP-LCD-NLQ	1台
14	马沸炉	SK2-2-12	1台
15	安全栅	参见实训装置说明	16台
16	空气压缩机	静音式	1台	具体配置见“3.2、实训装置组成”
17	补偿导线	与所用热电偶配套	100m	具体配置见“3.2、实训装置组成”
18	数字万用表	VC9801A（胜利）	1台	具体配置见“3.2、实训装置组成”
19	导线及导压管、管接头	导线0.3或0.5 导压管线、三通、终端接头	若干	具体配置见“3.2、实训装置组成”
20	智能仪表终端	BT200-N-00	1只	具体配置见“3.2、实训装置组成”
21	实训工具		1套	具体配置见“3.2、实训装置组成”
22	实训资料		1套	具体配置见“3.2、实训装置组成”
