上海中人专业提供ZRMAT-04综采工作面仿真配套设备系统装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRMAT-04综采工作面仿真配套设备系统装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRMAT-04综采工作面仿真配套设备系统装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRMAT-04综采工作面仿真配套设备系统装置

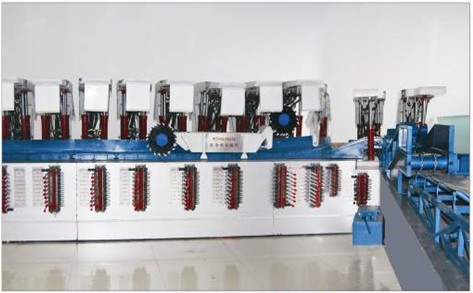

该设备是井下综合机械化采煤工作面的生动再现，在地面就可以达到现场教学效果，是各类煤炭院校和培训中心必不可少的实验设备。
仿真支架有多种类型，支撑式、掩护式、支撑掩护式、放顶煤等多种架型：采煤机有多种规格，可根据用户的实际需要而定。各设备表面处理均彩喷涂金属烤漆。
1、主要用途：煤矿各级培训中心及各类煤炭院校
2、可完成实训内容：
（1）能够顺序控制，仿真模拟采煤机行走、滚筒割煤、前后摇臂升降。
（2）按控制阀依次操作手柄，实现液压支架的移架、升架、降架、推溜等各项功能。可自行复位，连续运行。
（3）实现皮带机、刮板机、转载机的仿真运行及综合�；ぁ�
3、技术要求及主要参数：
（1）材质：型钢、国标液压泵、液压缸和液压元件。底托主体为钢结构。局部采用ABS板，亚克力板等高档材料，电脑精雕。
（2）用电电压：220V 耗电功率：4KW
（3）组成部分：
①双滚筒采煤机1台，金属制作，电动演示；
②液压支架（可操作）4台，金属制作，液压驱动；液压支架（不可操作）8台，金属制作；
③破碎机1台，金属制作；刮板运输机1台，金属制作；
④桥式转载机1台，金属制作；
⑤皮带运输机1台，金属制作；
⑥泵站1台，金属制作；
⑦移动变电站1台，有机板制作；
⑧控制开关5台，有机板制作。
（4）规格：设备各项技术参数:
①双滚筒采煤机：
规格（米）：按实物的1：3制作
模型按实际仿真制作，电动演示各系统的工程原理，仿真模拟实际操作。
采煤机箱体主体采用金属制作。
②刮板运输机
规格（米）：按实物的1：3制作
模型全部采用金属材料仿真制作组成：传动装置、电机、刮轮组、刮板链、挡煤板、标准溜槽、机头、机尾、调节装置、铲煤板、推移装置、减速机、电动演示。
功能：仿真演示
③转载机
规格（米）：按实物的1：3制作
模型全部采用金属材料仿真制作组成：机头部、机尾部、机身、中部标准溜槽、挡板、刮板、刮板链、链轮组件、行走部、液压拖移、减速机、破碎机。
功能：仿真演示
④破碎机（锤式）
金属制作，实现破碎机的所有功能。
⑤液压支架：仿真演示
规格（米）：按实物的1：3制作
支架类型有：掩护式、支撑掩护式、高位放顶煤、低位放顶煤、插板式放顶煤、支撑式、六种架型，可根据需要选择。
全部采用金属材料制作，液压驱动。
功能：实现降柱、升柱、推溜、侧护板伸缩、前探梁伸缩，模拟全部动作。
⑥可伸缩胶带输送机：
规格（米）：按实物的1：3制作
模型全部采用金属材料组成：机头部、储带装置、拉紧装置、收发带系统、胶带、机尾部、综合�；は低场⒓跛倩�、液力耦合器（模型）。
功能：仿真演示，并实现皮带机堆煤、防跑、温升、烟雾等�；�.
⑦柱塞泵：仿真金属制作
规格（米）：按实物的1：3制作
规格：8500mm×6500mm×1500mm
型号：ZRMAT-04
4、实验装置基本配置清单：实验台一套、说明书一块、操作说明一份。
5、安装、培训要求：现场安装调试，负责培训教师及管理人员。
