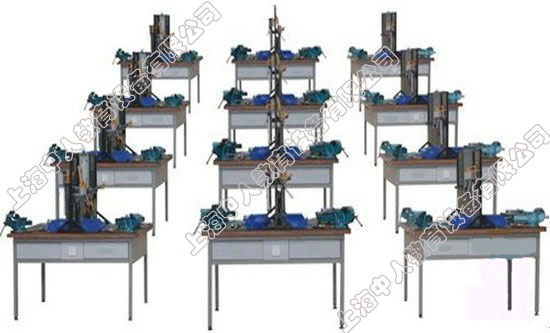

上海中人专业提供ZK-04型 最新钳工实验室成套设备（2工位/4工位）,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZK-04型 最新钳工实验室成套设备（2工位/4工位），并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZK-04型 最新钳工实验室成套设备（2工位/4工位），是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZK-04型 最新钳工实验室成套设备（2工位/4工位）ZK-04型 最新钳工实验室成套设备（2工位/4工位）
钳工桌,钳工实训台,钳工实训室设备,钳工教学设备是我公司根据教学大纲要求及学员实训操作需要而开发的。所配置的工具是标准化和专业化的,尽可能提高学生的操作技术和动手能力,加工质量的好坏取决于操作者的技术高低,钳工工具采用通用化、标准化和专业化，可提高学生的操作技术和动手能力。钳工大多是在钳工台上用手工工具操作为主，对工件进行加工。手工操作的特点是要求技术性强，产品加工质量的好坏主要取决于操作者技术水平的高低，它的工作范围较广，具有万能性和灵活性的优势且不受设备、场地等条件的限制，因此凡是采用机械加工方法不太适宜或难以进行机械加工的场合，通常由钳工来完成，尤其是机械产品的装配、调试、安装和维修等更需要钳工，所以钳工是机械制造工厂中应用最广泛的工种之一。该实验室设备可以完成常用工具的认识和使用，锤、锯、凿、划线、装配、调试、安装、维修等教学工具。
ZK-04钳工桌技术参数表
标准级2工位配置
规格 技术参数 材料 备注 钳工桌（2工位） 1500X750X850（+750工具架防护网） 重型 钳工桌台面 1500X750X50 承重＞1000KG 进口柳桉原木 块木单拼于钢架面，￠6mm强攻紧固于钢架 台面橡胶皮垫 1500X750X3 工业橡胶垫 橡胶合成品 桌架 1400X650X650 承重＞1000KG 6X4方钢，厚度2mm. 多功能防护网 1500X750X25 百页挂板￠3，栅格30X30 网丝，方钢 专用挂勾，可悬挂各类工具。白板可直接画加工示意图，可贴挂图纸。钢堋板冲孔配挂勾。 缓冲橡胶脚垫 ￠50X40 抗冲击，降噪。 橡胶金属合成 可调节 抽屉 500X160X420 承重＞20KG 1.6三聚氰氨板 专用挂网格 380X120 储存工具零件 专用工具盒 350X250 工程塑料 储存工具零件 安全电源插座 2+3（五孔） 220-250V 国标 用于工作电源 回转式台虎钳 钳口长度≥150 重型 划线平板 300X300 精度≥1
名称
长X宽X厚
单块木宽度＞150mm
长X宽X厚
工具格600X100
边框25X25方钢
钢堋板1.2
钢堋板，磁性白板，1.2钢板
闭合间隙≤0.2
钳口硬度≥HRC45-54

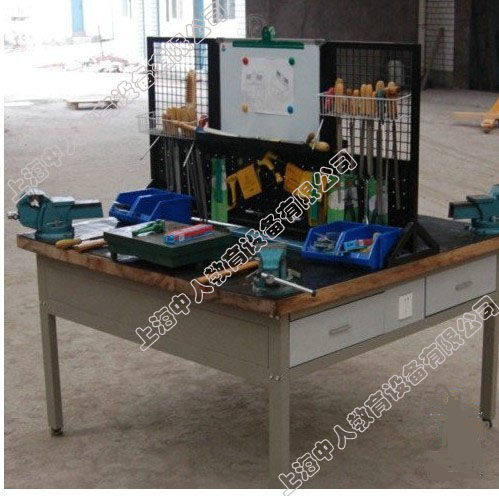

ZK-04型钳工桌（台）技术规格表
标准级四工位配置
四工位钳工台基本配置：
|
|
名称 |
规格 |
材料 |
说明 |
配置数 |
|
1 |
钳工桌台面 |
1500X1500X50 |
三聚氰氨板 |
变形小，承重佳。与钢架强攻螺丝固定。 |
1套 |
|
2 |
操作台面 |
1500X1500X1.5 |
优质镀锌钢板 26公斤 |
平铺于桌面 |
1张 |
|
3 |
多功能防护网 |
1500X750X20 |
20X20金属方管，壁厚1.0。R≥2.0金属丝筋网格。壁厚≥1.0冲孔金属隔板。双面书写磁性黑板（配磁性贴及长夹）。 |
4只R10螺栓固定与桌面�？商彝贾交蛑苯踊庸な疽馔�。 |
1套 |
|
4 |
桌架 |
1500X1500X700 |
60X40金属方管，壁厚≥1.5。 |
焊接或螺栓连接。 |
1套 |
|
5 |
工具抽屉 |
520X420X150 |
优质双贴面三聚氰氨板，优质滑轨�；蛉职� |
|
4只 |
|
6 |
工作电源 |
交流220V |
国标5孔安全插座 |
|
2只 |
|
7 |
缓冲调节脚垫 |
40X50 |
高强度橡胶，金属螺杆R12 |
可调节，抗震，缓冲。 |
4只 |
|
8 |
台虎钳 |
160 |
优质铸铁，精钢闭合口。 |
闭合精度：＜1 |
4台 |
|
9 |
划线平板 |
400X300X100 |
优质铸铁，平面高精度。 |
|
1台 |
|
10 |
工具挂篮 |
380X80X10 |
金属丝网格 |
|
4只 |
|
11 |
零件盒 |
240X150X110 |
塑料 |
加厚型，可拼插连接 |
8只 |
|
12 |
工具专用挂勾 |
|
金属 |
L型 |
40只 |
|
|
|
|
|
|
|

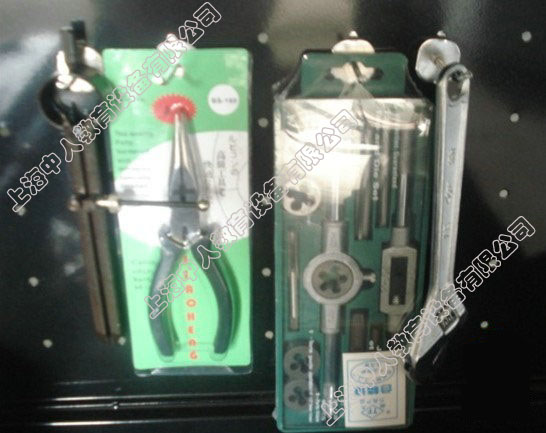

四工位工具配置：{自配或代配}
|
|
名称 |
规格 |
材料 |
单位 |
配置数 |
|
1 |
钢锯架 |
|
|
把 |
4 |
|
2 |
圆锉刀 |
8---12寸 |
|
套 |
2 |
|
3 |
半圆锉刀 |
8----12寸 |
|
套 |
2 |
|
4 |
方锉刀 |
8----12寸 |
|
套 |
2 |
|
5 |
扁锉刀 |
8----12寸 |
|
套 |
2 |
|
6 |
三角锉刀 |
8----12寸 |
|
套 |
2 |
|
7 |
什锦锉 |
|
|
套 |
2 |
|
8 |
榔头 |
|
|
把 |
4 |
|
9 |
圆规 |
普通/弹簧150 |
|
把 |
4 |
|
10 |
角尺 |
500 |
|
把 |
4 |
