一、传感器系统实验箱,传感器实训系统,传感器实训箱概述

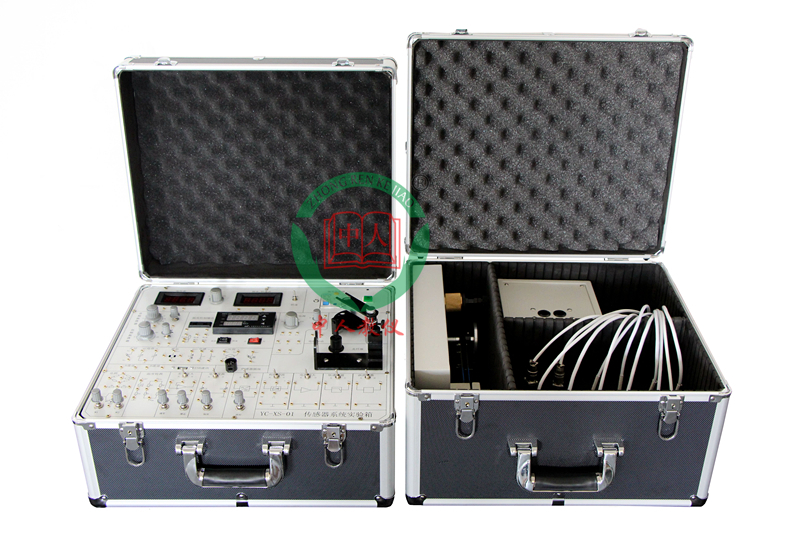

ZR-XS传感器系统实验箱是在本公司多年生产传感技术教学实验仪器的基础上，为适应不同类别、不同层次的专业需要，最新主推的手提式传感器实验仪。主要特点转动源和温度源单独分开，形成了独立的温度源和振动源，防止温度过高和振动给线路板造成的影响，结构紧凑，小巧轻便，采用线性电源，纹波干扰小，安全系数高。本实验仪包含被测体、传感器、信号源、处理电路、仪表显示及数据采集卡及处理软件，构成一个完整的测试系统。
二、产品组成
1、实验箱组成
中人传感器系统实验箱由主板、信号源、传感器、相应的�？椤⑹莶杉按砣砑雀鞑糠肿槌�。
2、中人主板部分
提供高稳定的±15V、＋5V、±4V、＋1.2V~＋12V可调八种直流稳压电源；面板上还装有电压、频率显示表。音频信号源（音频振荡器）1KHz~10KHz（可调）；低频信号源1Hz~30Hz(可调)；高精度温度调节仪表（控制温精度±0.5℃）；RS232计算机串行接口。
3、信号源
1） 加热源＜150℃（可调）；
2） 振动源1 Hz~30Hz；
3） 转动源0~2400r/min
4、传感器：详见下表
5、中人实验模块部分：详见下表
6、数据采集卡及处理软件：详见
7、中人配有传感器结构3D仿真软件，具有传感器的拆卸和组装功能，使得老师在没有传感器实物的情况下也可以进行传感器拆装，可加深学生对传感器内部结构的了解，培养学生的动手能力。
四、产品技术指标
|
序号 |
传感器名称 |
实 验 模 板 |
量 程 |
线性 |
实验 项目 |
备 注 |
|
1 |
电阻应变式传感器 |
电阻应变式实验�？� |
0－500g（200） |
±0.5% |
1-7 |
全桥 |
|
2 |
扩散硅压力传感器 |
压力传感器实验�？� |
4-20kpa |
±1% |
8 |
|
|
3 |
差动变压器 |
差动变压器实验模块 |
±4mm |
±2% |
9-12 |
|
|
4 |
电容式传感器 |
电容式传感器实验�？� |
±2.5mm |
±3% |
13-14 |
|
|
5 |
集成霍尔式位移传感器 |
霍尔式传感器实验模块 |
±1mm |
±3% |
15-16 |
|
|
6 |
霍尔式转速传感器 |
|
2400转／分 |
±0.5% |
17 |
|
|
7 |
磁电式传感器 |
|
2400转／分 |
±0.1% |
18-19 |
|
|
8 |
压电式传感器 |
压电式传感器实验�？� |
|
|
20 |
|
|
9 |
电涡流位移传感器 |
电涡流位移实验模块 |
1mm |
±2% |
21-25 |
|
|
10 |
光纤位移传感器 |
光纤位移实验�？� |
1mm |
±5% |
26-27 |
|
|
11 |
光电转速传感器 |
|
2400转／分 |
±0.5% |
28-29 |
|
|
12 |
集成温度传感器 |
温度传感器实验�？� |
常温-120℃ |
±3 % |
30 |
|
|
13 |
Pt100铂电阻 |
常温-150℃ |
±3% |
32 |
三线制 |
|
|
14 |
Cu50铜电阻 |
常温-100℃ |
±3% |
32 |
可选配 |
|
|
15 |
K型热电偶 |
常温-150℃ |
±2% |
33 |
|
|
|
16 |
E型热电偶 |
常温-150℃ |
±2% |
34 |
|
|
|
17 |
气敏传感器 |
|
50-2000PPm |
|
37 |
对酒清敏感 |
|
18 |
湿敏传感器 |
|
10－95%RH |
|
38 |
|
|
19 |
|
相敏检波、移相、滤波 |
|
|||
1．金属箔式应变片单臂电桥性能实验
2．金属箔式应变片半桥性能实验
3．金属箔式应变片全桥性能实验
4．金属箔式应变片单臂、半桥、全桥性能比较实验
5．金属箔式应变片温度影响实验
6．直流全桥的应用——电子秤实验
7．交流全桥的应用——振动测量实验
8．扩散硅压阻压力传感器的压力测量实验
9．差动变压器的性能实验
10．激励频率对差动变压器特性的影响实验
11．差动变压器零点残余电压补偿实验
12．差动变压器的应用――振动测量实验
13．电容式传感器的位移特性实验
14．电容传感器动态特性实验
15．直流激励时霍尔式传感器的位移特性实验
16．交流激励时霍尔式传感器的位移特性实验
17．霍尔测速实验
18．磁电式转速传感器的测速实验
19．用磁电式原理测量地震*
20．压电式传感器测振动实验
21．电涡流传感器的位移特性实验
22．被测体材质对电涡流传感器的特性影响实验
23．被测体面积大小对电涡流式传感器的特性影响实验
24．电涡流传感器测量振动实验
25．电涡流传感器测转速实验*
26．光纤传感器的位移特性实验
27．光纤传感器测量振动实验
28．光电转速传感器的转速测量实验
29．利用光电传感器测转速的其它方案*
30．集成温度传感器的温度特性实验
31．铂电阻温度特性实验
32．铜电阻温度特性实验*
33．K型热电偶测温实验
34．E型热电偶测温实验
35. J型热电偶测温实验*
36. 热电偶冷端温度补偿实验*
37．对酒精敏感的气敏传感器的原理实验
38．湿度传感器的实验
39. 热敏式传感器测温实验
40. 红外探测演示实验
41. 综合传感器-力平衡式传感器
42. 激励频率对电感式传感器的影响.
43. 移相器实验
44. 相敏检波器实验
45. 数据采集系统实验（静态举例）
46. 数据采集系统实验（动态举例）
备注：带*号实验为思考实验，由学生自己动手组建。
