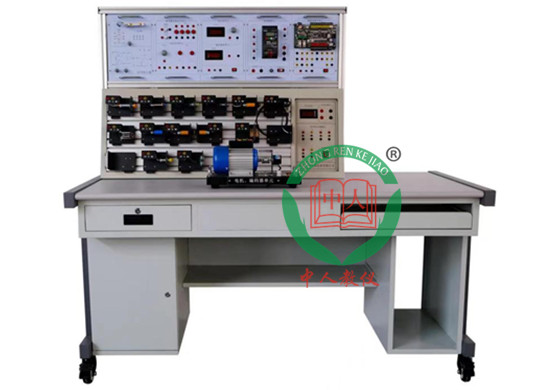

上海中人专业提供ZRCGQ-GY1000 传感器系统综合实训装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRCGQ-GY1000 传感器系统综合实训装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRCGQ-GY1000 传感器系统综合实训装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRCGQ-GY1000 传感器系统综合实训装置
一、设备总体要求：
1. 台体应包含基板为工业铝型材结构，应带有25mm的槽间隙，保证可以在任何地方安装任何传感器实训器件。
2. 实验台尺寸：1360mm×650mm×1650mm；铝合金面板：1200mm（长）×600mm（宽）。
3.配备单项三线线制供电，漏电�；�，电源指示，供电指示； 要求实验仪上备有各种常用的24V稳压电源。
4.系统采用挂箱相结合的方式，能够方便的进行各种传感器进行实验，充分锻炼学生的动手能力和解决问题的综合能力。
5.所有实训挂箱及各类型传感器应采用快换卡座的安装方式简便、牢固。不需工具及安装螺钉就可安装在工业铝型材上。
6.传感器应包含光电类传感器，电容类传感器，电感类传感器，电磁类传感器，超声波类传感器，温度传感器等。
7.实训系统需包含测试物件箱一个，内应包含各种类型传感器的检测介质；需要位置滑轨一个；应有测量尺一个，以适用于感应距离长的传感器的数据测量。
8.实训系统需要提供上位机�？橐约吧衔换砑梢酝ü衔换？楣蚁浜图扑慊ㄐ拍芙写衅餍藕磐ü布杉�，在屏幕上以数字量和模拟量形式实时显示。
三、招标设备技术要求：
1、输入电源：单相三线220V±10% 50Hz
2、传感器实验输入电源：DC24V
3、外形尺寸：1360mm*650mm*1650mm
四、招标设备组成及指标：
1、实训台
台体应包含基板为工业铝型材结构，带有25mm的槽间隙，保证可以在任何地方安装任何传感器实训器件。
实验台尺寸：1360mm*650mm*1650mm
铝合金面板尺寸：1200（长）×600（宽）
输入电源：AC220V±10%（单相三线）
2、测试物件箱
应包含光电颜色、磁性与非磁性、金属非金属、金属面积不同、透明与不透明等介质的测试物件。
3、光电传感器 M18 �？�
型号：E3F-DS30C1
NPN输出；
电源电压输入：12-24VDC；
采用自制快换卡座固定在台体基板。
4、光电传感器（漫反射型）
型号：E3JK-DS30M1；
电源电压输入： 12-24VDC；
控制输出：继电器输出；
采用自制快换卡座固定在台体基板。
5、光电传感器（发射器）
型号：E3JK-5L；
电源电压：12-24VDC；
控制输出：继电器输出；
采用自制快换卡座固定在台体基板。
光电传感器（接收器）
型号：E3JK-5DM1
NPN输出；
电源电压：12-24VDC；
控制输出：继电器输出；
采用自制快换卡座固定在台体基板。
6、镜面反射式光电传感器
型号：BMS2M-MDT
电源电压：12-24VDC；
输出：NPN集电极开路；
采用自制快换卡座固定在台体基板。
镜面反射单元
镜面反射式光电传感器配套单元；
采用自制快换卡座固定在台体基板。
7、光纤放大器
型号： BF3RX
电源电压：12-24DC；
控制输出：NPN集电极开路输出；
采用自制快换卡座固定在台体基板。
8、光纤传感器（对射）
型号： E32-TC200；
光纤规格：Φ4；
光纤电缆外径：2.2mm；长度（length）：2000；
采用自制快换卡座固定在台体基板。
9、光纤传感器（漫反）
型号：E32-DC200；
光纤规格：Φ6；
光纤电缆外径：2.2mm；长度：2000；
采用自制快换卡座固定在台体基板。
10、模拟量光纤传感器
型号：E3X-A41 欧姆龙；
工作电压：DC12-24V；控制输出：
NPN输出；
采用自制快换卡座固定在台体基板。
11、电容式接近传感器 M18
型号：CR18-8DN
标准检测物：50×50×1mm（铁）；
输入电压：12-24V；
控制输出；
采用自制快换卡座固定在台体基板；
12、电感式接近传感器 M18齐平式
型号：PR18-5DN
NPN输出；
标准检测物：50×50×1mm（铁）；
输入电压：DC12-24V；
采用自制快换卡座固定在台体基板。
13、电感式接近传感器 M18外漏式
型号：PR18-8DN
NPN输出；
标准检测物：18×18×1mm（铁）；
额定电压：DC12-24VDC；
控制输出：NPN输出；
采用自制快换卡座固定在台体基板。
14、电感式接近传感器 M12
型号：PR12-2DN ；
标准检测物：12×12×1mm(铁)；
电源电压：12-24VDC；
控制输出：NPN输出；
采用自制快换卡座固定在台体基板。
15、电容接近传感器M30
型号：LJ30A3-10-Z/BX NPN输出；
探测距离：10mm+10%；
标准检测物：50×50×1mm（铁）；
额定电压：DC12-24V；
采用自制快换卡座固定在台体基板。
16、电容接近传感器M18
型号：CR18-8DN NPN输出；
标准检测物：50×50×1mm（铁）；
额定电压：DC12-24V；
采用自制快换卡座固定在台体基板。
17、超声波传感器
型号： LM-112-010-DAC；
工作电压：DC24V；
控制输出：NPN输出；
采用自制快换卡座固定在台体基板。
18、模拟量超声波传感器
型号： LM-112-010-DAC；
工作电压：DC24V；
控制输出：0-10V；
采用自制快换卡座固定在台体基板。
19、模拟量电感式传感器
型号：BI10-M30-LIU；
检测距离：0-10mm；
标准检测物：12×12×10mm(铁)；
额定电压：12-24V；
输出：0-10V或0-20mA；
采用自制快换卡座固定在台体基板。
20、电磁感应接近传感器
型号：AL-03N(元利富) NPN输出；
电源电压：5-30VDC；
控制输出：NPN输出；
采用自制快换卡座固定在台体基板。
21、位置滑轨
采用自制快换卡座固定在台体基板。
22、L 型组装支架
L型支架，采用自制快换卡座固定在台体基板。
23、I型组装支架
I型支架，采用自制快换卡座固定在台体基板。
24、指示和蜂鸣单元
电源电压：24DC；
含八个指示灯，两个蜂鸣器；
蜂鸣器：24V 长鸣；
尺寸：150 mm X 175 mm X 80 mm；
采用自制快换卡座固定在台体基板。
25、温度传感器和控制器
工作电压：220VAC；
加热按键；
包含PT-100Ω传感器；
输出：1路继电器输出；
采用自制快换卡座固定在台体基板。
26、计数单元
输入电压：24VDC；
信号电压：+15～+24V；
4位数码显示；
采用自制快换卡座固定在台体基板。
27、旋转单元
电源：24VDC ；
输出：数字频率信号；
转速调节：电位器；
采用自制快换卡座固定在台体基板。
28、模拟量接口
输入电源：24VDC；
两路输入：电压、电流；
电压输入：-10V-+10V；
电流输入：0-20mA一路输出；
采用自制快换卡座固定在台体基板。
29、上位机�？�
输入电源：24VDC；
三通道输入：A、B、C；
三通道输出：A、B、C；
USB接口与PC机连接；
采用自制快换卡座固定在台体基板。
30、电源�？�
电源：AC220V（50/60Hz）；
输出：24VDC；电流：
最大5A；
采用自制快换卡座固定在台体基板。
31、学生专用桌凳
桌子尺寸：长宽≥1200mm×40mm×740mm；
结构：环保实木颗粒板，钢木结构，防水免漆桌面。
凳子尺寸：尺寸约 360×280×430mm；凳腿为钢制材料。
四、招标设备基本配置
|
序号 |
名称 |
规格或型号 |
单台数量 |
|
1 |
工作台 |
|
1 |
|
2 |
指示和蜂鸣单元 |
|
1 |
|
3 |
计数单元 |
|
1 |
|
4 |
旋转单元 |
|
1 |
|
5 |
温度传感器和控制器 |
|
1 |
|
6 |
模拟量接口 |
|
1 |
|
7 |
上位机�？� |
|
1 |
|
8 |
电源模块 |
|
1 |
|
9 |
测试物件箱 |
|
1 |
|
11 |
光纤传感器（对射） |
E32-TC200 Φ4 |
1 |
|
12 |
光纤传感器（漫反） |
E32-DC200 Φ6 |
1 |
|
13 |
光纤放大器 |
BF3RX NPN输出 |
2 |
|
14 |
模拟量光纤传感器 |
E3X-A41 欧姆龙 |
1 |
|
15 |
电磁感应接近传感器 |
AL-03N(元利富) NPN输出 |
1 |
|
16 |
光电传感器（发射器） |
E3JK-5L |
1 |
|
17 |
光电传感器（接收器） |
E3JK-5DM1 NPN输出 |
1 |
|
18 |
光电传感器（漫反射型） |
E3JK-DS30M1 NPN输出 |
1 |
|
19 |
镜面反射式光电传感器 |
BMS2M-MDT NPN输出 |
1 |
|
20 |
镜面反射式光电传感器反射单元 |
|
1 |
|
21 |
光电传感器 M18 |
E3F-DS30C1 NPN输出 |
1 |
|
22 |
模拟量电感式传感器 |
BI10-M30-LIU |
1 |
|
23 |
电感式接近传感器 M12 |
PR12-2DN NPN输出 |
1 |
|
24 |
电感式接近传感器 M18齐平式 |
PR18-5DN NPN输出 |
1 |
|
25 |
电感式接近传感器 M18外漏式 |
PR18-8DN NPN输出 |
1 |
|
26 |
电容式接近传感器 M30 |
LJ30A3-10-Z/BX NPN输出 |
1 |
|
227 |
电容式接近传感器 M18 |
CR18-8DN NPN输出 |
1 |
|
228 |
超声波传感器 |
LM-112-010-DAC NPN输出 |
1 |
|
29 |
模拟量超声波传感器 |
LM-112-010-DAC 0-10V |
1 |
|
30 |
位置滑轨 |
|
1 |
|
31 |
组装轮廓L |
|
1 |
|
32 |
组装轮廓I |
|
1 |
|
33 |
数字万用表 |
VC830L |
1 |
|
34 |
测量尺 |
1m |
1 |
|
35 |
上位机软件 |
|
1 |
|
36 |
实训指导书 |
|
1 |
|
37 |
USB线 |
3m |
1 |
|
38 |
电源线 |
1.8m |
2 |
|
39 |
测试线 |
K3测试线，头对头 |
1 |
五 、招标设备实训项目：
1.光电类传感器实验。
2.电容类传感器实验。
3.电感类传感器实验。
4.电磁传感器实验。
5.超声波传感器实验。
6.电容式接近传感器实验
7.电感式接近传感器实验
8.电磁式接近传感器实验
9.PT100温度检测实验
10.电机测速实验
