上海中人专业提供ZRYY-03液压与气动传动综合实训装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRYY-03液压与气动传动综合实训装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRYY-03液压与气动传动综合实训装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRYY-03液压与气动传动综合实训装置

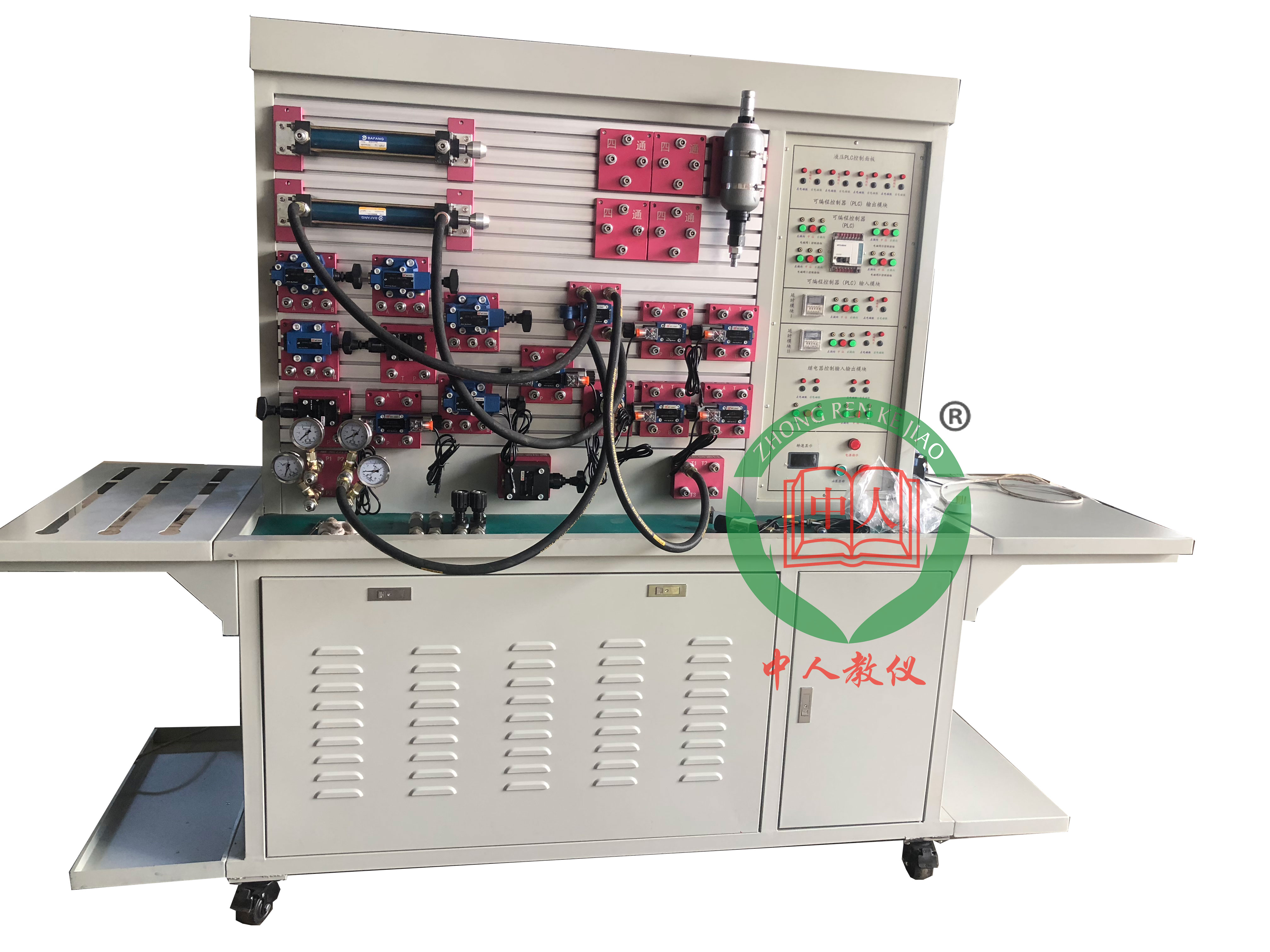

参考图片
一、液压教学设备实验项目：
*）液压部分
一）常用液压元件的性能测试
1．叶片泵的特性测试；
2．溢流阀的特性测试；
3．节流阀的特性测试；
4．减压阀的特性测试；
二）液压基本回路实验：
1）压力控制回路：
1．溢流阀调压回路；
2．溢流阀单级远程调压回路；
3．多级溢流阀调压回路；
4、变量泵调压回路
2）减压回路：
1．一级减压回路；
2．二级减压回路。
3）卸荷回路：
1．H、M型三位四通电磁换向阀中位机能泄压回路；
2．二位三通电磁换向阀卸荷回路；
3．采用先导式溢流阀的卸荷回路。
4）卸压回路：
1．节流阀卸压回路；
2．溢流阀阀卸压回；
5）速度调节控制回路：
1．采用节流阀的进油节流调速回路；
2．采用节流阀的回油节流调速回路；
3．采用节流阀的旁路节流调速回路；
4．节流阀串/并联的二次进给回路；
5．用变量泵和液压缸组成的容积调速回路；
6．用变量泵-节流阀的容积调速回路；
7．用电磁阀和节流阀的减速回路；
8．差动连接增速回路；
6）单向同步回路：
1．节流阀控制的同步回路；
7）方向控制回路：
1．换向阀控制换向回路；
2．压力继电器控制的顺序动作回路
3．行程开关控制的顺序工作回路；
8）锁紧回路：
1．换向阀闭锁回路；
2．单向阀的锁紧回路；
3．用液控单向阀的锁紧回路；
4．用双液控单向阀的锁紧回路。
9）顺序回路：
1．采用电气行程开关的顺序动作回路；
2．采用压力继电器的顺序动作回路。
10）平衡回路：
1．采用液控单向阀的平衡回路；
2．采用单向节流阀的平衡回路；
11）缓冲回路：
1．采用溢流阀的缓冲回路；
2．用节流阀的缓冲回路；
三）学生自行设计、组装的扩展性液压回路实验
四）液压系统设计实验
*）气压部分
一） 用气动元件功能演示实验；
二）常见气动回路演示实验：
1）调压阀的调压回路
2）二次压力控制回路
3）高低压转换回路
4）二位三通电磁换向阀控制的换向回路
5）二位五通电磁换向阀控制的换向回路
6）二位五通单气控换向阀控制的换向回路
7）二位五通双气控换向阀控制的换向回路
8）三位五通电磁换向阀控制的换向回路
9）单作用气缸的速度调节回路
10）双作用气缸的速度调节回路（进口调速，出口调速）
11）速度换接回路
12）缓冲回路
13）互锁回路
14）差压控制回路
15）用行程阀的双缸顺序动作回路
16）用电气开关（磁性开关、接近开关）的双缸顺序动作回路
17）多缸顺序动作回路
18）卸荷回路
19）单（双）缸单往复控制回路
20）单（双）缸连续往复控制回路
21）双缸同步动作回路
22）计数回路
23）快速返回回路
24）双手操作回路
25）急停回路
26）与门型气阀的应用回路
27）或门型梭阀的应用回路
28）快速排气阀的应用回路
三）学生自行设计、组装的扩展性回路实验；（气压控制系统设计实验）
二、装置构成：
实验装置为平面结构。由实验工作台、液压泵站、常用液压元件�？�、常用气压元件�？�、电气测控单元等几部分组成。
一）实验工作台
实验工作台由实验面板（铝合金型材）、实验台架等构成。实验面板采用铝合金型材，其型材结构为带“T”槽结构，方便各种液压�？榈氖笛榘沧安僮鳌８闷林饕糜谝貉鼓？�、转换接头及测量仪表等通用元件的安装。
实验台架采用冷压钢板制作，整体坚固耐用；台架采用框架结构，结构新颖、大方、合理。方便学员的实验操作。台架脚部安装带自锁的轮子，方便实验装置在实验室内的调整。
二）液压泵站：系统额定工作压力：6.3Mpa。（最大可至7Mpa）
1）电机—泵装置（1台）
变量叶片泵，公称流量6.67 ml/r ，压力调节 4～7MPa
电机：三相交流电压，功率1.5KW，转速 1430 r/min
2）油箱：公称容积50L；附有液位、油温指示计，吸油、回油滤油器等
三）气动泵站技术参数：
1．气泵输入电压：AC 220V/50Hz 550W
2. 气 泵 容 积：25L
3. 额定输出压力：0.8Mpa
4. 工 作 噪 声：< 55分贝
5. 转 速：1400 RPM
6. 排 气 量：45 L/min
7.净 重：25KG
四）常用液压元件模块
1）液压元件制作成�？榛峁�，液压模块能够被方便、牢固地安装到实验面板上。同时�？橛肽？橹洳捎么锌刹宀κ娇焖俳油返挠凸芙屑崾�、密封的连接，这样可方便地搭接各种液压回路。
2）采用液压元件模块化，有利于液压实验项目的扩展和项目的研发（只需增加几个相应的液压模块就可）。不采用固定板式结构。
3）�？榈闹谱鞑牧铣貉乖敖油吠�，其它采用轻质、坚固、耐用的金属材料（铝合金型材和工程塑料），减轻液压�？楸旧碇亓�，方便�？榈陌沧�、拆接。
4）配套液压�？榇娲⒐瘢г被蚶鲜煞奖愕厝〕龊捅９苷庑┮貉鼓？椤４蟠蠓奖闶笛槭业墓芾�。
5）液压元件采用标准工业元件，每个液压元件均配有油路过渡底板，可方便、随意地将液压元件安放在实验面板（铝合金型材）上。
五）常用气动元件�？�
1. 所有的气动元器件均为标准工业元件，实用安全可靠；
2. 气动元件均配有工程塑料过渡底板，可方便、随意地将元件安放在实训屏（面板带“T”型槽的铝合金型材结构）上；
3. 每个气动元器件全部安装气动快换接头，回路拆接方便快捷。
六）电气测控单元
1. 漏电脱扣器，直流24V电源，电磁阀输出控制口，接近开关，磁性开关，连接线缆，插座，按钮，指示灯等。
2 .电气控制线路设有短路�；ぁ⒐乇；ぁ⒙┑绫；さ裙δ�，采用电气元器件全部符合IEC电气标准；
三、产品说明
液压与气压传动综合演示实验装置是根据《液压与气压传动》课程教学大纲要求，结合现代实验教学特点，征集广大学科教师对实验的建议，吸收国内外先进的液压气动实验教学特点，精心设计而成。它采用先进的液压气动元件技术和新颖的模块设计，构成了插接方便的系统组合。它满足高等院校、中等专业院校及职业技工学校的学生对进行液压传动和气压传动课程的实验教学要求�？梢耘嘌吞岣哐纳杓颇芰Α⒍帜芰�、综合运用能力及创新设计能力，起到了加强设计性实验及其综合运用的实践环节的作用。
液压与气压传动综合演示实验装置能够完成各种常见基本液压气动控制回路的实验。在保证一定数量的实验项目同时，保证实训实验质量，学员通过扎实、高质量的液压气动实验，能够真正了解和掌握液压控制的原理和技能应用知识。
用于《液气压传动与控制》、《机电传动技术》、《数控技术》课程的主要实验:元器件均采用工业产品，实验主要元器件平面布置，台面上实验操作，元器件直观，便于学生接线。
四、主要特点：
1、模块化结构设计，配有安装的底板，实验时可以随意在通用铝合金型材板上，组装回路操作简单方便。
2、具有很强的扩展性能：因采用�？榛杓疲骷？楣δ芏懒ⅲ┱剐郧�。
3、该系统全部采用标准的工业液压气动元件，使用安全可靠，贴近实际。
4、快速而可靠的连接方式，特殊的密封接口，保证实验组装方便、快捷，拆接不漏油，清洁干净。
5、电机--泵一体，运行稳定，噪音低。为了解决液压传动机构噪声大、振动大的缺点，本装置将电机和泵轴承式连接（一体化），再和油箱固定在一起，在振源处加防振圈，降低了装置的噪声和振动。
7、带有电流型漏电保护，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过流�；ぃ乐刮蟛僮魉鸹瞪璞�。
