产品名称：[ZR-YZ-01基本型液压传动实验台]
上海中人专业提供ZR-YZ-01基本型液压传动实验台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZR-YZ-01基本型液压传动实验台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZR-YZ-01基本型液压传动实验台，是中人公司的品质效益保障教学产品。

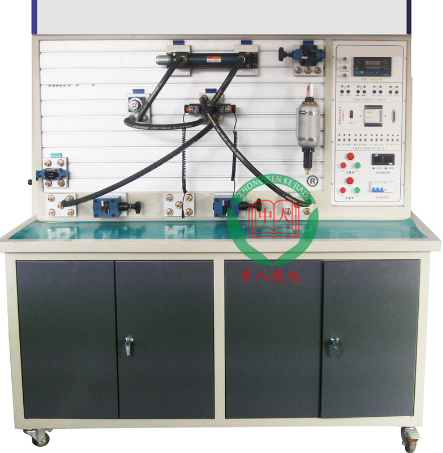

文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZR-YZ-01基本型液压传动实验台
ZR-YZ-01基本型液压传动实验台是根据现代实验教学特点，根据最新的职业教育的教学和实训要求设计的实验台。各主要元件采用采用标准工业液压元件，集可编程控制器和液压元件模块为一体，除可进行常规的液压基本控制回路实验外，还可进行液压，组合应用实验及液压技术课程设计。它满足各工科院校、高职、中专、技校及培训机构对《液压传动》、《液压传动与控制》、《液压技术》等课程的实验教学要求，该实验台涵盖液压元件技术、继电器控制技术、传感器技术、PLC控制技术、电工电子技术、自动化技术等�？梢耘嘌吞岣哐帜芰�、设计能力、综合运用能力以及创新能力。
性能与特点：
1、实验台采用2mm冷轧钢板（静电喷塑、防腐处理）制作，立式结构，实训面板为铝合金材料，并经氧板阳化处理。
2．各液压元件成独立�？�，配有方便拆卸的弹性插脚底板，实验时可以随意在铝合金实训面板上搭接各种液压回路，组装回路布局灵活方便、清晰明了。
3．系统全部采用标准的工业用液压元器件，使用安全可靠，贴近工业化。所有液压阀采用标准工业用液压元件，且完全符合工业应用标准
4．快速而可靠的连接方式，每个接头都配有带自锁结构的单向阀，即便连接回路中接头未接好而脱落，亦不会有压力油喷出，保证实验安全、清洁干净。
5. 实验回路搭接采用耐压胶管，压力可达到21Mpa。
6．可编控制器（PLC）能与PC机通讯：实现电气自动化控制、可在线编程监控及故障检测，以及可以运用PC机与PLC对液压控制系统进行深入的二次开发等；
7. 安全等级高：实验台设计完全按照国家安全标准执行，所有电气控制均有接地�；ぃǘ缘芈┑绲缌鞒�30mA）、过载�；�、短路�；�、漏电�；さ裙δ�，具有较高的安全使用性能。
实验装置组成及技术参数
实验台由实验工作台、液压泵站、液压元件、测试传感器、电气控制单元等几部分组成。
1、实验工作台
1）实验工作台整体以2.0MM厚的钢板为主框架，外形紧凑、结实、美观；
2）实验台表面采用静电喷塑等处理，充分考虑适应各种实验室环境；
3）实训屏采用航天级带“T”型沟槽工业铝合金型材，可方便、随意地安装液压元件、传感器等，搭接各种实验回路。
2、液压泵站
系统额定工作压力：6.3Mpa。（最大可至7Mpa）
1）电机功率:1.5KW一台 转速1450r/min（1台）
变量叶片泵额定压力:7Mpa 公称排量6.67ml/r（1台）
2）油箱：公称容积65L；附有液位、油温指示计，吸油、回油滤油器，空气滤清器等；
3）液压油：32#抗磨液压油。
3、常用液压元件
1）主要液压元件均为工业用液压元件，具体型号及种类详见配置清单；
2）每个液压元件均配有油路过渡底板，采用专用弹性插脚底板固定，可方便、快速地将液压元件固定在铝合金型材面板；
3）每个液压元件的控制油口全部安装有开闭式快换接头，采用国际先进的密封材料，油路搭接、拆装方便，密封性能好。
4、电子电气单元
1）可编程序控制器(PLC)：采用三菱，I/O口20点，继电器输出形式，电源电压：AC 220V/50Hz，控制电压为DC24V，
2）直流电源：DC24V、4.5A；（直流电源短路、过载自动断路，重新启动即可恢复正常使用）
3）电气控制线路设有短路�；ぁ⒐乇；�、漏电�；さ裙δ埽捎玫缙骷糠螴EC电气标准；
5.实验台主要技术参数
1）主电源：国家标准工业用电——AC380V、50HZ；
2）控制电压：安全控制电压——DC24V；
3）系统总功率：≤5KW;
4）安全�；ぃ壕哂新┑缪�、漏电流保护装置，安全符合国家标准。
5）工作台外形尺寸：长×宽×高=1700mm×650mm×1750mm
6）实验台重量：约350KG
实验功能
一) 液压元件的性能测试：
1）液压泵的特性测试；
2）顺序阀的特性测试；
3）节流阀的特性测试；
4）调速阀的特性测试；
5）减压阀的特性测试；
6) 溢流阀的特性测试
二）液压传动基本回路演示实验：
1. 压力控制回路：
1)溢流阀调压回路；
2)溢流阀单级远程调压回路；
3)多级溢流阀调压回路；
4)双向压力调整回路；
5)溢流阀缓冲回路；
6)溢流阀限制低压回路。
2.速度控制回路：
1)节流阀控制的（进油、回油、旁油）节流调速回路；
2)调速阀控制的（进油、回油、旁油）调速回路；
3)差动连接增速回路；
4)电磁阀和调速阀串联的减速回路；
5)节流阀串/并联的二次进给回路
6)节流阀串/并联速度换接回路。
3.方向控制回路：
1)换向阀控制换向回路；
2)顺序阀控制的顺序动作回路；
3)行程开关控制的顺序工作回路；
4)压力继电器控制的顺序动作回路。
4.减压回路：
1)一级减压回路；
2)二级减压回路；
3)多级减压回路。
5. 单向同步回路：
1)节流阀控制的同步回路；
2)调速阀控制的同步回路；
3)液压缸串联同步回路。
6.卸荷回路：
1)M型三位四通电磁换向阀中位机能泄压回路；
2)二位三通电磁换向阀卸荷回路。
7.卸压回路：
1)节流阀卸压回路；
2)溢流阀卸压回路。
8.平衡回路
1)顺序阀控制的平衡回路。
9.保压回路：
1)液控单向阀的保压回路。
10.锁紧回路：
1)换向阀闭锁回路；
2)单向阀的锁紧回路。
三）可编程序控制器（PLC）电气控制实验，机电液一体化控制实验：
1）PLC的指令编程，梯形图编程的学习；
2）PLC编程软件的学习及使用；
3）PLC与计算机的通讯，在线调试、监控；
4）PLC在液压传动控制中的应用以及控制优化方案设计。
