装置简介

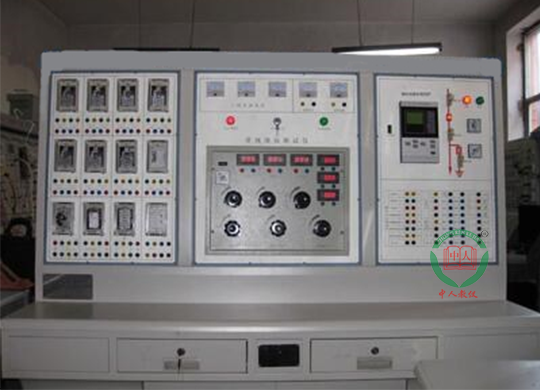

输电系统模实训装置是我公司依据高等院校电气工程及其自动化专业本科生教材研制的新一代工业级多功能综合实验装置。该实验装置不仅可以满足本科生《电力系统分析》、《电力系统自动化》、《电力系统继电�；ぁ�、《电机学》、《工厂供电》、《电力系统调度自动化》等课程多层次的实验教学、实训要求、还为研究生、相关专业老师和工程技术人员进行发电厂自动化、变电站监控、电力系统运行研发提供实验对象。改实验装置功能齐全,自动化程度高,遵循国家相关标准,操作规范符合电力系统实际操作规程。
技术指标>
1、基本参数
1)型号:ZRDL-SD2000
2)供电电源:三相五线AC380V,
3)频率:50Hz;
4)功率:1.5KW
5)实验台尺寸:2100mmx820mmx1610mm(长x宽x高,钢质喷塑结构)
6)重量:130kg
2、绝缘性能
◆绝缘电阻:装置所有电路与外壳之间绝缘电阻在标准试验条件下,不小于100MMQ
◆介质强度:装置所有电路与外壳的介质强度能耐受交流50Hz,电压2KV(有效值),历时1min试验,而无绝缘击穿或闪络现象。当复查介质强度时,试验电压值为规定值的75%
3、冲击电压
导电部分对外露的非导电金属部分及外壳之间,在规定的试验大气条件下,能耐受幅值为5KV的标准雷电波短时冲击检验。
4、抗干扰能力
装置能承受GB/T14598.13规定的频率为1MHz及100KH衰减振荡波(第一个半波电压幅值共模为2.5KV,差模为1K)脉冲干扰试验;
装置能承受GB/14598.14规定的严酷等级为Ⅳ级的静电放电干扰试验;
装置能承受GB/T14598.9规定的严酷等级为Ⅲ级的辐射电磁场干扰试验;
装置能承受GB/T14598.10规定的严酷等级为ⅣV级的快速瞬变干扰试验。
5、机械性能
工作条件:装置能承受严酷等级为1级的振动响应、冲击响应检验;
运输条件：装置能承受严酷等级为1级的振动耐久、冲击耐久及碰撞检验。
6、环境温度
工作:-10℃~+50℃
贮存:-25℃~+70℃;在极限值下不施加激励量,装置不出现不可逆变化,温度恢复后装置应能正常工作;大气压力:86-106kPa(相当于海拔高度2km及以下)
相对湿度:不大于95%,无凝露;其它条件:装置周围的空气中不应含有带酸、碱、腐蚀或爆炸性的物质。
装置主要配置
装置中所配置的软件和硬件均为工业级产品,并在国内电力系统中有广泛的应用。
数字线路距离�；ぷ爸�
V-I系统故障发生器
电流继电器
欠电压继电器
过电压继电器
中间继电器
冲击继电器
阻抗继电器
实验项目：
◆常规继电器特性试验
电流继电器特性试验
欠电压继电器特性试验
过电压继电器特性试验
中间继电器特性实验
冲击继电器特性试验
阻抗继电器特性试验
电流速断�；な笛�
过负荷�；な笛�
过电流保护实验
低电压启动过电流�；な笛�
复合电压启动过电流保护实验
◆数字线路距离�；�
工频变化量距离继电器�；な笛�
四段式相间距离�；な笛�
三段式接地距离保护实验
零序不灵敏I段、组合式四段零序方向过电流保护实验；
TV断线后两段式过电流�；な笛�
单回线不对称故障的相继速动保护实验
三相一次自动重合闸实验
合闸后加速实验
过负荷�；な笛�
两时限低周减载实验
低压减载实验
故障选相和测距功能
