装置简介

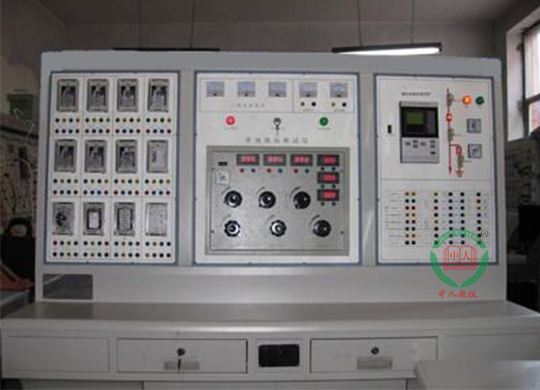

微机电容器�；げ饪厥笛底爸檬俏夜疽谰莞叩仍盒５缙こ碳捌渥远ㄒ当究粕滩难兄频男乱淮ひ导抖喙δ茏酆鲜笛樽爸�。该实验装置不仅可以满足本科生《电力系统分析》、《电力系统自动化》、《电力系统继电保护》、《电机学》、《工厂供电》、《电力系统调度自动化》等课程多层次的实验教学、实训要求、还为研究生、相关专业老师和工程技术人员进行发电厂自动化、变电站监控、电力系统运行研发提供实验对象。该实验装置功能齐全,自动化程度高,遵循国家相关标准,操作规范符合电力系统实际操作规程。
技术指标>
1、基本参数
1)型号:ZRDL-DR31
2)供电电源:三相五线AC380V,
3)频率:50Hz;
4)功率:1.5KW
5)实验台尺寸:2100mmx820mmx1610mm(长x宽x高,钢质喷塑结构)
6)重量:130kg
2、绝缘性能
绝缘电阻:装置所有电路与外壳之间绝缘电阻在标准试验条件下,不小于100MΩ
介质强度:装置所有电路与外壳的介质强度能耐受交流50Hz,电压2KV(有效值),历时1min试验,而无绝缘击穿或闪络现象。当复查介质强度时,试验电压值为规定值的75%
3、冲击电压
导电部分对外露的非导电金属部分及外壳之间,在规定的试验大气条件下,能耐受幅值为5KV的标准雷电波短时冲击检验。
4、抗干扰能力
装置能承受GB/T14598.13规定的频率为1MHz及100KH衰减振荡波(第一个半波电压幅值共模为2.5KV,差模为1K)脉冲干扰试验;
装置能承受GB/14598.14规定的严酷等级为Ⅳ级的静电放电干扰试验;
装置能承受GB/T14598.9规定的严酷等级为Ⅲ级的辐射电磁场干扰试验;
装置能承受GB/T14598.10规定的严酷等级为ⅣV级的快速瞬变干扰试验。
5、机械性能
工作条件:装置能承受严酷等级为1级的振动响应、冲击响应检验;
运输条件：装置能承受严酷等级为1级的振动耐久、冲击耐久及碰撞检验。
6、环境温度
工作:-10℃~+50℃
贮存:-25℃~+70℃;在极限值下不施加激励量,装置不出现不可逆变化,温度恢复后装置应能正常工作;
大气压力:86-106kPa(相当于海拔高度2km及以下)
相对湿度:不大于95%,无凝露;
其它条件:装置周围的空气中不应含有带酸、碱、腐蚀或爆炸性的物质。
装置主要配置
装置中所配置的软件和硬件均为工业级产品,并在国内电力系统中有广泛的应用。
数字配电变�；げ饪刈爸�
V-1系统故障发生器
电流继电器
欠电压继电器
过电压继电器
中间继电器
时间继电器
信号继电器
冲击继电器
实验项目：
◆常规继电器特性试验
电流继电器特性实验
欠电压继电器特性实验
过电压继电器特性实验
中间继电器特性实验
时间继电器特性实验
信号继电器特性实验
冲击继电器特性实验
电流速断保护实验
定时限过电流�；な笛�
过电压�；な笛�
过负荷�；な笛�
过电流保护实验
低电压启动过电流�；な笛�
◆数字线路保护
三段低电压闭锁方向过流�；な笛�
低电压保护
过电压�；�
不平衡电流�；すδ�
不平衡电压�；すδ�
两段零序过流保护
PT断线监视
故障录波、事故记录、告警记录、通信等功能
