上海中人专业提供ZRMPS-8八站�？榛嵝宰远笛迪低�,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRMPS-8八站�？榛嵝宰远笛迪低常⑽峁┳ㄒ档慕饩龇桨�。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRMPS-8八站�？榛嵝宰远笛迪低常侵腥斯镜钠分市б姹Ｕ辖萄Р�。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRMPS-8八站�？榛嵝宰远笛迪低�ZRMPS-08八站�？榛嵝宰远笛迪低吃�MPS-06基础上拓展两较为复杂的工件装置站与自动冲压站，工作站点达到8个之多进一步加深了对控制要求。ZRMPS-8综合了实际工业生产中大量应用到的复杂控制过程的教学培训装置，根据现代生产物流系统发展和未来趋势而专门设计，它以培养学生专业知识应用能力、综合实践能力、创新能力为主要目标。

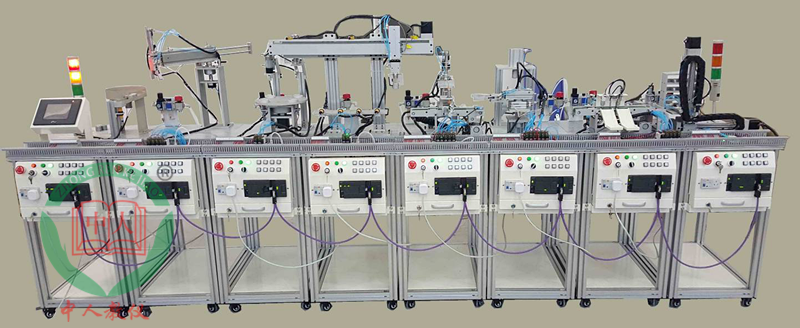

装置由：1#上料检测单元、2#搬运单元、3#加工与检测单元、4#搬运分拣单元、5#传送分拣单元、6#搬运安装单元、7#安装单元、8#分类单元，8大工作站点构成，是一个以现代工业现设备为原型的机电一体化生产线实训考核装置。Profibus工业现场总线控制方式，配有人机界面同步监控。组成由单一站点到多个站点自动生产过程。每一个站点既能自动工作，又能经面板按钮手动操作，控制电压采用DC24V，控制器安装于抽屉面板外端，可清晰看到看一次控制器动作时的状态，其于电气元件装入抽屉内部免受尘污。
一、主要性能特点：
1.站点模块化：系统共由8个站点组成，每一个站点具有一套完全独立的控制系统和各不相同的工作�？�，控制器与执行电器元件均与抽屉嵌入式安装与抽屉中，外型美观而便于观察，具有很好防尘较果。
2.N：N网络通讯：对PLC内部软元件进行相互链接，最多可达8台控制器之间自动更新，总延长距离可达500M。
3.专业广泛性：MPS囊括了机电一体化学习中电机驱动、气动、PLC（可编程控制器）、传感器等多种技术，解决了学生不能在实际生产线上操作训练的问题，指导教师可以对学生进行从设计、组装、编程、调试到检查问题和维护等一系列课题的不同层次的教学培训；
4.灵活性：整个系统由�？樽篮透髯远懒⒌墓ぷ髂？樽槌�，在需要进行复杂系统训练时可以将现有的模块桌和工作�？槿我庾樽案髦植煌刂葡低�，安装/拆卸方便，各个控制区域互不干扰；
5.安全性：系统具有短路�；�、急停保护、限位�；�、智能保护等各种�；すδ�，可确保人身与设备安全。
二、实训内容：
MPS�？榛嵝宰远笛迪低程峁┑氖且恢肿酆嫌τ蒙杓频慕萄嘌灯教�，培训内容涉及机、电、气一体化等多种知识。具体内容有：
1、传感器应用技术培训
该系统使用了多种形式的传感器，有电感式传感器、光电式传感器、电磁式传感器、电容式传感器、漫反射型传感器等多种类型传感器，每一个传感器连接线均以标记区分、编号、统一的插接头型式对外与开放式控制器连接。并附带各个不同传感器的使用说明书，与接线方式图�？沙浞秩醚盼崭鞲龉ひ荡衅鞯氖褂梅椒�、传感器在系统中的工作方式和使用注意事项。
2、气动技术培训
该装置上使用了大量的气动元件，包括多种电控气动阀、气缸、气动夹爪、真空吸盘、真空发生器、过滤调压阀等。 学员可从中了解各种气动元件与其它元件之间是如何配合起来进行协调工作。每个元件所有接口与控制线均以开放式对外连接，可充分让学生撑握各个元件的使用方法、了解元件在生产过程中的工作性能和使用过程中的注意事项。
3、PLC 技术培训
MCGS嵌入式组态软件：八个站全部进入联网状态，管理员能够通过组态监控机中各种组态按钮方便的控制整个系统的运行、暂停、继续、停止等；另外也可以控制单站的运行、暂停、继续、停止等。每个站的工作状态以及工件的材质、颜色等在监控画面上也能够清楚的看到。8个单元的S7-200CPU可以通过串口从站模块连入整体网络，由总控单元集中控制和协调各个单元的动作。
电气控制系统培训
系统其电控部分全部按照工业标准和习惯进行设计，各个传感器接线端口都标号插接式对外连接，并以附件方式提供全部设计图纸和说明书。学员可根据设计图纸在该设备上学习电路原理图分析、PLC 各I/O 地址查对和新设备电路连线设计分析方法。
4、机械系统安装调试培训
系统可让各组学员将机械部分进行拆装， 再按要求将其重新组装，并且调试至系统可正常，这对提高在校学生动手能力有极大帮助。本系统机械部份采用移动式设计学员可将移动式模块从新组合成流程各不相同的各种型式系统。
5、电机驱动技术培训
系统上有多套步进电机及电机驱动器系统，有双轴和单轴两种方式，系统配带有一套变频调速�？�，其中还有其它各种电机。各驱动器由PLC I/O数字控制，能让学员充分学习各种型式的驱动器对于各种电机的特点，各个�？榍鞫伎啥懒⒌ヒ唤惺笛椋г倍蓟岬靡猿浞质导�
6、系统维护和故障检测技术培训
这部分培训重点介绍机电一体化系统日常维护的内容和方法， 以及系统常见故障分析、排除的方法。
7、网络技术培训
该系统各单元设计可完全独立工作，学生依据控制要求编写本单元PLC程序，并调试正常后，通过网络技术，把多个单元联成一套完整的现代生产物流系统。由于增加了网络硬件�？�，控制要求加入了各单元PLC数据的交换处理环节，增加了学习PLC网络通信方面的内容，对掌握相应的知识提供方便的训练条件。
三、�？楣δ芗蚪椋�
1、上料监控站
功能简介：上料检测单元的主要功能是将工件从回传上料台依次送到检测工位，提升装置将工件提升并检测工件颜色。上料检测单元主要由料斗、回转台、导料机构、平面推力轴承、工件滑道、提升装置等组成。（注：该站可配备触摸屏进行组态控制）
组成部件：旋转上料装置、报警装置、气源处理组件、电气控制系统等。
站点可进行以下实验：
n光电传器应用实训； 直流电机正反转控制实训
nPLC控制自动上料控制实训； PLC控制手动上料控制实训；
n电气控制实训电气接线控制实训； �？榭刂�PLC编程控制实训。
n触摸屏组态控制实训 触摸屏与PLC通讯实训
n控制器各功能指令应用实训
2、搬运站
功能简介：搬运单元的主要功能是将工件从上料单元搬运到加工单元待料区工位。搬运单元主要由笔形气缸、Y型气爪、双轴气缸、回转气缸等组成。
组成部件：伸出及提升装置、旋转装置、气动夹爪、电气控制系统等。
站点可进行以下实验：
n自动启�？刂剖笛�； 旋转气缸控制实训；
n气爪控制实训； 电磁阀应用实训；
n气动方向控制回路的安装； 气动速度控制回路的安装；
n气动系统安装与调试； 传感器应用实训；
n电气控制实训及其电气接线控制实训； �？榭刂�PLC编程实训。
3、加工与检测单元：
功能简介：加工与检测单元的主要功能是完成工件的加工（钻孔、铣孔），并进行工件检测。供料单元的主要结构组成为六工位回转工作台、刀具库（三种刀具）、升降式加工系统、加工组件等。
组成�？椋盒庸ぷ爸谩⒛Ｄ庾昕鬃爸�、模拟检测装置、气源处理组件、电气控制系统等。
站点可进行以下实验：
n可进行电机精确定位实训； 同步传送实训；
n直流电机控制实训； 电容式传感器应用实训
n光电传感器应用实训； 电磁阀应用实训；
n气动方向控制回路的安装； 气动速度控制回路的安装；
n�？榭刂�PLC编程控制实训； 模拟钻孔加工实训等实训。
4、搬运分拣单元
功能简介：搬运分拣单元的功能是根据上一站的加工完成信号和废料信号，完成废料分拣、搬运任务；工件搬运到成品输送线上或搬运到废料盒处，摆台返回原位等待下一个工件。加工单元的主要结构组成为多位置固定气缸、笔形气缸、Y型气爪、磁偶式无杆气缸等。
组成�？椋禾嵘爸�、夹爪装置、步进直线运动装置、气源处理组件。
站点可进行以下实验：
n传感器应用实训； 直线位置控制实训；
n传感器定位应用实训； 电气接线控制实训；
n气动方向控制回路的安装； 气动速度控制回路的安装；
n气动系统安装与调试； �？榭刂�PLC编程控制实训；
n步进位置控制项目实训
5、传送分拣单元
功能简介：搬运安装单元的功能是将上站工件拿起放入安装平台，等待安装站将小工件安装到位后，将装好工件拿起放下站。传送分拣单元的主要结构组成为平移工作台、塔吊臂、机械手、正齿轮、正齿条、笔形气缸、Y型气爪、带支撑光轴、开口箱式滑块等。
组成�？椋何套爸�、装配装置、传送带装置、气源处理组件。
站点可进行以下实验：
n传感器应用实训； 真空吸盘控制实训；
n传感器定位应用实训； 带传动控制实训；
n自动装配控制实训； 气动控制实训；
n�？榭刂�PLC编程控制实训； 真空发生器应用实训。
6、搬运安装单元
功能简介：安装单元的功能是选择要安装工件的料仓，将工件从料仓中推出，将工件安装到位。安装单元的主要结构组成为吸盘机械手、摇臂部件、回转气缸、料仓换位部件、工件推出部件、真空发生器等。
组成�？椋貉沽爸�、机械手装置、气源处理组件。
站点可进行以下实验：
n传感器应用实训； 机械手控制实训；
n冲压机应用实训； 气动旋转控制实训；
n自动顺序流程控制实训； 气动控制实训；
n�？榭刂�PLC编程控制实训。
6、安装单元：
功能简介：本站上完成对工件进行分拣民，如：（红、绿、兰、材质、……）进行一系列分选，将设定不合格工件推出，合格工件继续向后传送，经过往返机构暂存等待进入下一站。
组成�？椋浩ご妥爸�、分拣推料装置、工件检测装置、往返暂存装置、气源处理组件。
站点可进行以下实验：
n工件材质区分应用实训； PLC应用指令实训
n电感式传感器应用实训； 物料分拣控制实训；
n皮带伟送控制安装； 工件暂存控制安装；
n气动系统安装与调试； 直流电机控制实训等实训项目。
n�？榭刂�PLC编程控制实训；
7、分类单元：
功能简介：分类单元的功能是按工件类型分类，将工件推入料仓。分类单元的主要结构组成为直线模组、分类料仓等。
组成�？椋毫⑻迨绞渌妥爸�、立体仓库装置、工件推出装置、检测装置、气源处理组件。
站点可进行以下实验：
n两轴联动步进电机控制实训； 脉冲控制实训；
n霍尔开开关应用实训； 步进精度定位控制实训；
nPLC步进控制实训； 机械组装/安装及调试实训；
n电气控制实训及其电气接线控制实训； PLC停电保持功能实训
n模块控制PLC编程控制实训。
