（一）技术参数：
1、输入电源：三相四线 ～380V±10% 50Hz
2、工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）
3、整机功耗：≤1.5kVA
4、安全保护：具有电压型漏电�；ぷ爸煤偷缌餍吐┑绫；ぷ爸�。安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
（二）系统构成；

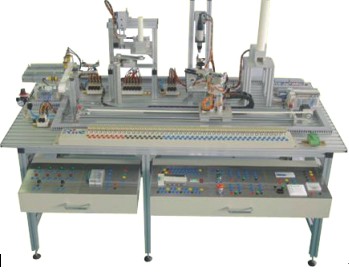

光机电实训装置，由铝合金导轨式实训台、机电一体化设备部件、PLC�？�、变频器模块、按钮�？椤⒉浇缁？椤⒌缭茨？�、接线端子排和各种传感器等组成。其整体结构采用开放式和拆装式，学生可以自由组装和调试送料检测部件、物料搬运部件、物料分拣部件和自动生产线等机电一体化设备；PLC�？�、变频器�？�、按钮�？�、步进电机驱动模块、常用装置模块等可任意调换和组合，进行机电设备安装与调试、PLC控制程序的编写与运行、变频器调速系统的组装与调试、PLC控制系统的安装与调试、光机电一体化设备的组装与调试等专业知识与技能的教学和实训。
光机电实训装置PLC�？榈腎/O 端子、变频器的接线端子、各常用�？橛隤LC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子牌连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
（三）设备主要配置：
1、工作台1800×800 mm，铝合金导轨式实训台，可以安装送料机构、机械手、传输分拣机构。实训�？榧癙LC主机等可以放置在拉出式的支架上。
2、电源模块：三相电源总开关（带漏电和短路�；ぃ�1个，熔断器3只，单相电源插座2个，安全插座5个
3、按钮�？椋嚎氐缭�24V/6A，急停按钮1只，转换开关2只，蜂鸣器1只，复位按钮黄、绿、红各1只，自锁按钮黄、绿、红各1只，24V指示灯黄、绿、红各2只；
4、PLC主机�？椋篎X2N－48MR（含编程电缆、相关软件），带485通讯�？椤Ｊ淙胧涑龅懔又聊？槊姘宕蟮陌踩遄�，并具有相关的保护措施。
5、变频器�？椋篍540－0.75kW，输入输出点连接至�？槊姘宕蟮陌踩遄�。
6、步进驱动�？椋喝�、工作电流≥5A
7、供料机构：包括工件库，工件锁紧装置，工件推出装置。主要有井式工件库，直线气缸，光电传感器，工作定位装置等
8、输送机构：包括直线移动装置，工件取送装置。主要有步进电机，薄型气缸，摆台，双导杆气缸，气动手指，行程开关，磁性开关等
9、加工机构：包括工件搬运装置，工件加工装置。主要有导轨、直线气缸、薄型气缸、工件夹紧装置等
10、成品分拣机构：包括皮带传输线、成品分拣装置。主要有直线皮带输送线、直线气缸、三相异步电动机等
11、装配机构：包括装配工件库，装配工件搬运装置，装配装置。主要有工件库、摆台、导杆气缸、气动手指、直线气缸、光电传感器等
12、触摸屏：三菱触摸屏，5.7寸
13、接线端子排：接线端子排一侧连接对象部件（学生自行接线），另一侧已经与安全插座底部连接好。
14、安全插线：1套，配套数量及长度必须满足实训要求。
15、 PLC附件：线缆、软件、光盘等
16、气源、电源：要求分路通过漏电开关供电，静音泵，气路连接至桌面。
（四）可实现的实验内容：
该实训装置能进行机电设备安装、PLC应用技术、电气控制技术、自动控制技术、机电一体化技术等专业知识�？榈牡ハ钍笛迪钅康慕萄�，也能进行机电一体化设备、气动系统、自动控制系统的综合技能训练。
1、实际操作单元模块可提供以下实训内容：
电动机的正反转和多地控制实训；电动机Y—△起动控制电路实训；工作台自动往返控制实训；三台电动机的顺序控制实训（带电机实物）；模拟小型生产线控制实训。
2、可完成的基础训练项目为：
变频器面板功能参数设置和操作实训；变频器对电机点动控制、启�？刂�；电机多段转速控制
3、气动技术教学与实训（选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件，可完成下列气动技术教学与实训项目）：
气动方向控制回路；气动速度控制回路；摆动控制回路；气动顺序控制回路；气动提升装置；气动机械手装置；气动系统安装与调试；
4、电气控制技术和PLC应用技术教学与实训（选用该装置配置的PLC�？�、变频器�？楹椭噶羁�、传感器等，可完成下列PLC应用技术教学与实训项目）：
电动机正反转控制电路的连接与控制程序；电动机调速控制电路的连接与控制程序；气动方向控制程序；气动顺序动作控制程序；气动机械手控制程序；皮带输送机控制程序；气动成型机控制程序；机电一体化设备控制程序；自动生产线控制程序。
5、机电设备安装和机电一体化技术教学与实训（选用该装置配置的机电一体化设备部件、PLC模块、变频器�？楹椭噶羁亍⒋衅鞯�，可完成下列机电设备安装和机电一体化技术教学与实训项目）：
传动装置同轴度的调整；皮带输送机的安装与调整；上料机构的安装与调试；物件分拣设备的安装与调试；送料设备的安装与调试；加工机构安装与调试；安装机构的安装与调试；自动生产线设备安装与调试。
6、自动控制技术教学与实训（用该装置配置的机电一体化设备部件、PLC�？�、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术教学与实训项目）
接近开关；传感器安装与位置调整；机械手的自动控制；皮带输送机的自动控制；机电一体化设备的自动控制；PLC控制系统的安装与调试；自动生产线的安装与调试；摸屏技术应用。
