上海中人专业提供ZRGC-MP锚喷车实训台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRGC-MP锚喷车实训台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRGC-MP锚喷车实训台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRGC-MP锚喷车实训台

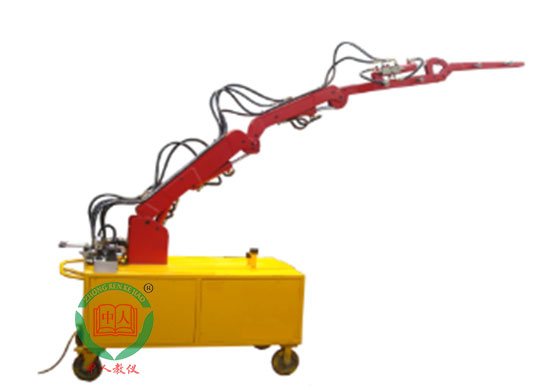

参考图片
锚喷车喷射机组是利用压缩空气，将按一定水灰比拌合好的混凝土料，通过输送管及喷射机的喷嘴，以很高的速度喷射出去，从而在受喷面上形成混凝土支护层，是喷射混凝土施工作业中的主要设备�；炷僚缃等诤狭嘶炷帘�、空压机系统、速凝剂系统三种技术，是混凝土机械中技术实现难度特别大、科技含量特别高的产品。
一、实验项目
1、液压传动各元部件结构及工作原理观摩、拆装实验。
2、锚喷车机臂机械演示控制实验。
3、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容
1、锚喷车机臂机械演示控制实验
锚喷车机臂升降，升伸，旋转
2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、性能与特点
1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制推操作于一体。
2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、锚喷车机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、锚喷车机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电�；ぁ⑹涑龅缪�380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压�；�，防止误操作损坏设备。
8、锚喷车实训台能够真实地展现锚喷车的实际工作过程，能够对锚喷车工作装置及液压传动各元部件进行结构及工作原理观摩、拆装和维修实验，并具有一定的智能故障设置与排除功能。
四、主要技术参数
① 实验工作台
工作台尺寸：长×宽×高=1550*650*1800mm (其包装后约300kg)
② 液压泵站
系统额定工作压力：6.3Mpa。（最大可至7Mpa）
⑴. 电机—泵装置（1台）
变量叶片泵-电机1台：
变量叶片泵：单向，公称排量6.67mL/r，容积效率 90%；
电机：三相交流电压，功率2HP 4P，转速1450r/min；
⑵. 油箱：公称容积45L；附有液位、油温指示计，吸油、回油滤油器，安全阀等
③ 常用液压元件
以博世力士乐北京华德元件为主，配置详见配置清单。
