上海中人专业提供ZRGC-18分体式柴油机教学试验台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRGC-18分体式柴油机教学试验台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRGC-18分体式柴油机教学试验台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRGC-18分体式柴油机教学试验台

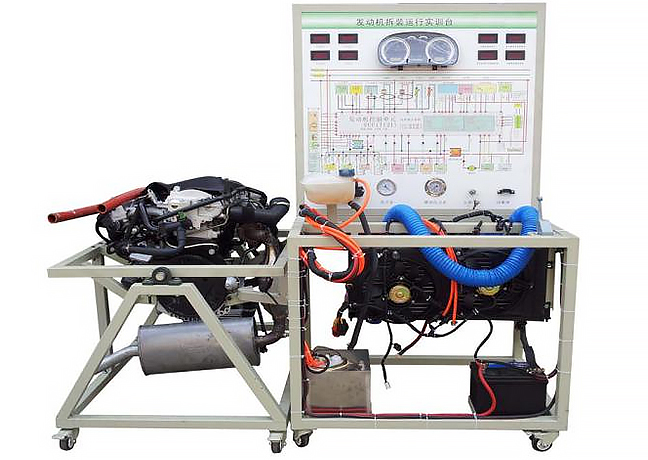

参考图片
1.发动机参数：4缸、水冷、电喷、直列式、1-3t叉车专用柴油发动机，油箱容积≥8L。
2.实训台装备叉车柴油发动机全套系统，由检测台、移动式主台架、发动机电控单元、冷却系统、供油系统、蓄电池等组成，主台架配备可翻转的底座、自锁减速器、大面积接油盘、移动脚轮。
3.实训台设备包括冷却系统（水箱、散热电子扇等）、进气机构（空滤壳、空气滤清器、进气软管、进气歧管等），排气机构（排气歧管、排气管等），所有的发动机传感器和执行器（水温传感器、喷油器、压力传感器等）；
4.试验台可起动发动机，进行运行实验，也可对发动机进行整体拆解，按照拆解和组装工艺标准进行拆装、组装和起动运行。
5.发动机实训台具有动态运行及显示功能，原车仪表、点火锁及相关控制线路，运行过程中实时显示发动机转速、温度、机油压力、油量等参数信息。
6.移动式主台架采用标准型材焊接而成，表面经抛光打磨后进行高温喷塑，耐油耐划耐腐蚀性强，能够稳固安装发动机及其他附属部件，移动式主台架各带万向自锁脚轮装置，方便随时移动。
7.试验台配备有电源总开关、防护网等安全�；ぷ爸茫奖闱卸献艿缭春徒邪踩阑�。
8.配套使用规范、操作注意事项、设备维护方法等。
9.该设备采用 翻新 博世2.8T电控柴油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。
10.功能特点
10.1.实训台面板上绘有彩色喷绘电路图，学员可直观对照电路图和电控柴油发动机实物，认识和分析控制系统的工作原理；
10.2.实训台由拆装翻转台架和运行检测控制台两部分组成。
拆装翻转台架由电控柴油发动机总成和可做360度翻转的发动机拆装架组成，运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成；
10.3.带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止，可方便地进行拆卸和装配实训，底部放置接油盘，便于小零件、水及油的收集，做到三不落地；
运行检测控制台架安装有起动运行发动机所有的部件要素，如电控单元、水箱、油箱和油泵、仪表、点火开关等，与拆装翻转台架进行油路、电路、水路、气路的对接，可运行发动机(加速/减速/怠速工况正常）、检测发动机装配的效果；
10.4.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；
10.5.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色系统电路图，实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
10.6实训台面板上安装有仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气岐管压力等参数变化；
10.7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
10.8.实训台配备有电源总开关、飞轮防护罩等安装�；ぷ爸�。
10.9.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
11.基本配置（每套）
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
|
（一)运行检测控制台1套 |
|||||
|
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图 （950*900*4mm铝塑板） |
套 |
1 |
|
|
2 |
发动机控制电脑(ECU) |
原车 |
套 |
1 |
|
|
3 |
组合仪表 |
原车 |
套 |
1 |
|
|
4 |
诊断座 |
原车 |
个 |
1 |
|
|
5 |
点火开关 |
原车 |
个 |
1 |
|
|
6 |
燃油箱 |
10L |
个 |
1 |
|
|
7 |
燃油泵(含油泵插头) |
全新 |
套 |
1 |
|
|
8 |
水箱及附件 |
原车 |
套 |
1 |
|
|
9 |
冷却电子风扇 |
12V，80W |
个 |
2 |
|
|
11 |
蓄电池 |
12V 65Ah |
台 |
1 |
|
|
11 |
继电器 |
含：起动继电器、油泵继电器、冷却风扇继电器等 |
套 |
1 |
|
|
12 |
对接线束 |
|
套 |
1 |
|
|
13 |
保险丝盒 |
继电器盒（带保险丝座）整体型 |
个 |
1 |
|
|
14 |
电源总开关 |
50A |
个 |
1 |
|
|
15 |
移动台架(带自锁脚轮装置,面板柜与底座) |
1000*700*1750mm (长*宽*高） |
台 |
1 |
|
|
16 |
故障模拟与排除装置 |
|
套 |
1 |
|
|
(二)拆装翻转台架1套 |
|||||
|
1 |
发动机总成 |
原车 |
套 |
1 |
|
|
2 |
进、排气管 |
原车 |
套 |
1 |
|
|
3 |
对接线束 |
|
套 |
1 |
|
|
4 |
大面积接油盆 |
约700×650×30mm(长×宽×深) |
个 |
1 |
|
|
5 |
拆装翻转架(带自锁脚轮装置) |
约1300×600×800mm(长×宽×高)，带减速机，可做轴向任意角度的翻转和静止。 |
套 |
1 |
|
