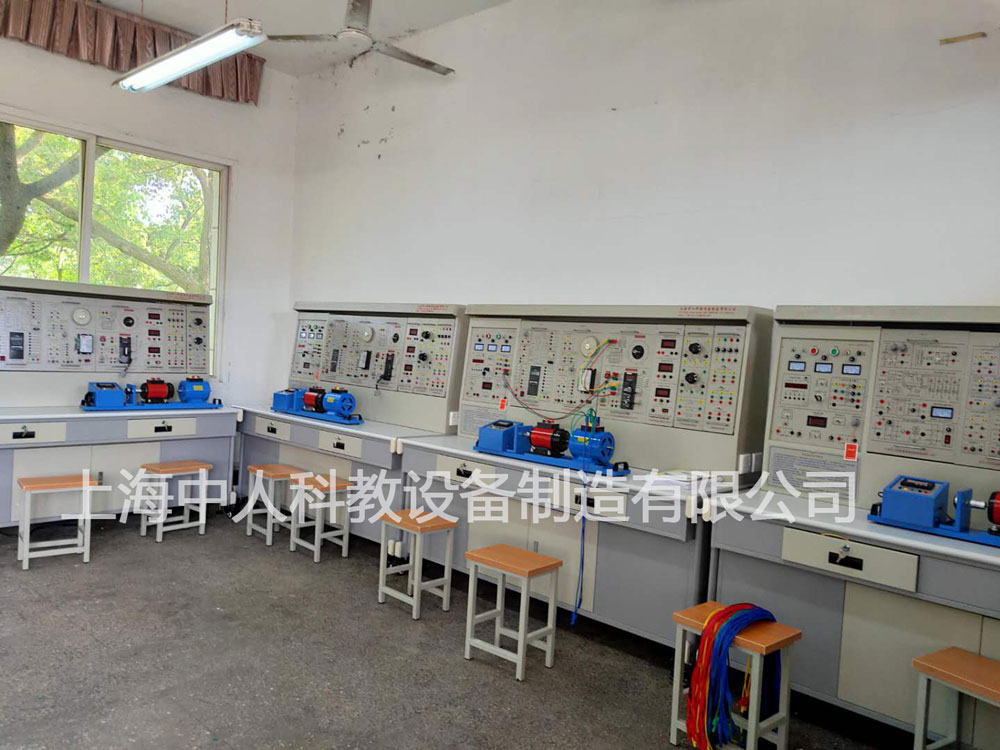

（图片仅供参考，以实际参数为准）
一、概 述
“电机、电力拖动及电气控制实验、实训装置”是针对大中专院�？璧摹兜缌Φ缱蛹际酢贰ⅰ栋氲继灞淞骷际酢贰督恢绷鞯魉佟返瓤纬淌笛槭笛荡蟾俚囊螅兄频募寄苁笛底爸�。同时可作为初级、中级维修电工、高级电工、技师及高级技师的技能实训装置。
二、技术特点
1、安全性可靠：本装置通过隔离变压器供电，而且具有接地�；�、漏电�；すδ�，安全性符合相关的国家标准，确保人身安全；根据不同实验项目的特点，配备了两种不同的实验连接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
2、扩展性强：能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用挂件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、直观性强：实验挂件采用分隔结构形式，正面为实验原理图和测试点，增强了学生对实验内容的感性认识与理性认识；面板布置合理，接插线方便，学生可独立操作实验，有利于提高学生实际动手能力。
4、先进性强：实验涉及了常用的四大类变流技术实验，且多为广泛应用的实用电路，但为教学方便，又不失其简洁性；本装置又从新器件高度来考虑，加入了新器件的特性实验、新器件的驱动以及典型的新器件应用的现代电力电子技术实验，让学生对新器件有足够的认识和了解，紧跟时代步伐。
三、技术性能
1.输入电压：三相四线～380V±10% 50Hz
2.工作环境：环境温度为-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜1.5kVA
4.装置尺寸：1600mm×700mm×1580mm （5%左右）
四、实训装置基本装备
实训装置由控制屏、实训桌以及各个实训组件构成
（一）控制屏：采用框架式结构，结构紧凑、牢固、美观大方，控制屏上层可挂实训组件。
（二）实训组件：
1.PE-01交流电源组件
提供三相可调交流电源（范围单相：0～250V；三相0-450V），自带有过流�；ず吐┑绫；すδ埽栌懈衾氡溲蛊魇涑�，实训安全。
（1）三相电源首先通过三相漏电保护器，然后经接触器到隔离变压器，使输出与电网隔离(浮地设计)。
（2）电流型漏电�；ぷ爸茫嚎刂破寥粲新┑缦窒螅┑缌鞒欢ㄖ�，即切断电源。
2.PE-02功率二极管组件
提供大功率整流二极管七个（熔丝�；さ缏罚�，钮子开关一个，作为整流和续流使用。
3.PE-03晶闸管组件
提供6只单向晶闸管，用于可控整流实训，设有RC阻容吸收及熔丝保护电路。
4.PE-04双向晶闸管组件
提供3只双向晶闸管,用于交流调压电路实训
5.PE-05 GTR、MOSFET、IGBT组件
提供GTR(大功率晶体管)、MOSFET(功率场效应晶体管)、IGBT(绝缘双极性晶体管)三种功率器件
6.PE-06三相芯式变压器组件
提供63.5V、0.8A/127V、0.4A芯式变压器一只
7.PE-07 三同步变压器组件
设有由三同步变压器及一只三刀三掷开关组成。
8.PE-07D灯组负载组件
由三只250V/4A灯座组成，实训时作为电阻性负载使用
9.PE-08电抗器、变压器组件
提供平波电抗器一组，可供100mH、200mH、700mH选择，双路220V变压器一只
10.PE-9给定及电压指示组件
提供连续可调的+15V和-15V给定电压，带输出指示。
11.PE-10交流电参数表组件
提供交流数字电压表一只，测量范围0～500V，精度0.5级，三位半数显，输入阻抗10MΩ
提供交流数字电流表两只，测量范围0～5A，精度0.5级，三位半数显
12.PE-11直流电参表组件
提供直流数字电压表一只，测量范围0～300V，精度0.5级，三位半数显，输入阻抗10MΩ
提供直流数字电流表两只，测量范围0～5A，精度0.5级，三位半数显。
13.PE-12单相晶闸管触发电路
提供单结晶体管来产生触发触发信号，用于控制单相晶闸管组成的整流电路；
14.PE-12 B TCA785集成触发电路
提供西门子TCA785，与KC04（KC09）等相比它对零点的识别更加可靠，输出脉冲的齐整度好，移相范围更宽，同时它输出的脉冲可以人为自由调节，可用做单相整流或调压电路实训。
15.PE-13 TC787触发电路组件
采用TC787芯片构成三相全控触发电路、具有输出稳定、可靠、输入阻抗高、抗干扰性能好等优点，而且装调简便、使用可靠，只需一只这样的集成电路，就可完成三相移相功能
16.PE-14可调电阻组件
提供90Ω×2/1.3A可调电阻一只， 900Ω×2/0.41A可调电阻一只，作为纯阻性负载使用
17.PE-18 功率器件驱动电路
主要是为完成新器件特性实验提供驱动和保护电路，使学生了解电力电子新器件的驱动特性。主要包括电源、驱动电路、PWM波形发生器。
（1）电源：为驱动电路提供电源，包括+20V、±15V直流电源。
（2）驱动电路：包括MOSFET、IGBT的驱动电路。其中IGBT的驱动电路采用了专用芯片EXB841。
（3）PWM波形发生器：由SG3525为核心的PWM波形发生器主要为新器件驱动电路提供PWM驱动波形；可以通过频率调节旋钮进行频率调节；通过占空比电位器来调节PWM波的占空比；频率范围分为2挡，通过钮子开关切换，高频档是为MOSFET和IGBT驱动电路提供PWM波形，频率调节范围4KHz～10KHz；低频档是为GTR和GTO驱动电路提供PWM波形，频率调节范围400Hz～1KHz；占空比均能从0%调至100%。
18.PE-22 三相异步电机变频调速系统
提供基于DSP的三相异步电机IPM逆变调速�？榈缏罚ㄊ噶靠刂疲�、变频调速按键与LED显示电路�？榈取�
19.DQ10三相异步电动机
提供180W（380V/220V）三相异步电动机1台
20.DQ09 直流并（他）励电动机
提供DC220V直流并（他）励直流电动机1台
（三）实训桌
实训桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌底部装有四个带刹车的万向轮，和四个可固定的支撑脚。
（四）实训连接线
根据不同实训项目的特点，配备两种不同的实训联接线，强电部分采用高可靠护套结构手枪插连接线，里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实训的安全及合理性。
五、实训项目
1.功率器件及辅助元件特性实训
(1)电力二极管特性测试
(2)晶闸管SCR特性特性测试
(3)双向晶闸管BCR特性测试
(4)IGBT特性测试
(5)MOSFET特性测试
(6)GTR特性测试
2.触发电路实训
(1)单结晶体管触发电路（BT35/BT33）
(2)西门子TCA785单相集成触发电路
(3)西门子TCA787三相集成触发电路
(4)绝缘栅双极型晶体管(IGBT)特性与驱动电路研究
(5)功率场效应管(MOSFET)特性与驱动电路研究
3.AC-DC整流电路实训
不控整流
(1)单相半波不控整流电路
(2)单相全波桥式不控整流
(3)变压器中心抽头双半波不控整流
(4)三相星形连接不控整流电路
(5)三相桥式全波不控整流
可控整流
(1)单相半波可控整流
(2)单相桥式半控整流
(3)单相桥式全控整流
(4)变压器中心抽头双半波可控整流
(5)三相星形连接半波可控整流
(6)三相桥式半控整流电路
(7)三相桥式全控整流
(8)直流电机开环调速系统
4.DC-AC逆变电路实训
(1)单相桥式整流有源逆变
(2)三相桥式整流有源逆变
(3)三相异步电机变频调速系统
5.AC-AC交流调压电路实训
(1)单相晶闸管交流调压电路
(2)三相晶闸管交流调压电路
(3)单相双向晶闸管交流调压电路
(4)三相双向晶闸管交流调压电路
